2 安全操作用户手册 SIPLACE D4 2.1 安全说明源自软件版本 SR.605.xx 07/2008 英文版 34 → 在操作磁轨时，往往要穿上或戴上适用的工作防护装备（例如，手套和安全鞋等）。 → 在更换磁轨时，只有接受过相应培训的西门子工程师可以执行组装工作以及其他任务。 → 通常至少要保留两个由固态非磁性材料（铝）制成的两个楔子（大约为 10° 到 15° ）和一个非磁性锤子（大约 2 到 3 …

用户手册 SIPLACE D4 2 安全操作

源自软件版本 SR.605.xx 07/2008 英文版 2.1 安全说明

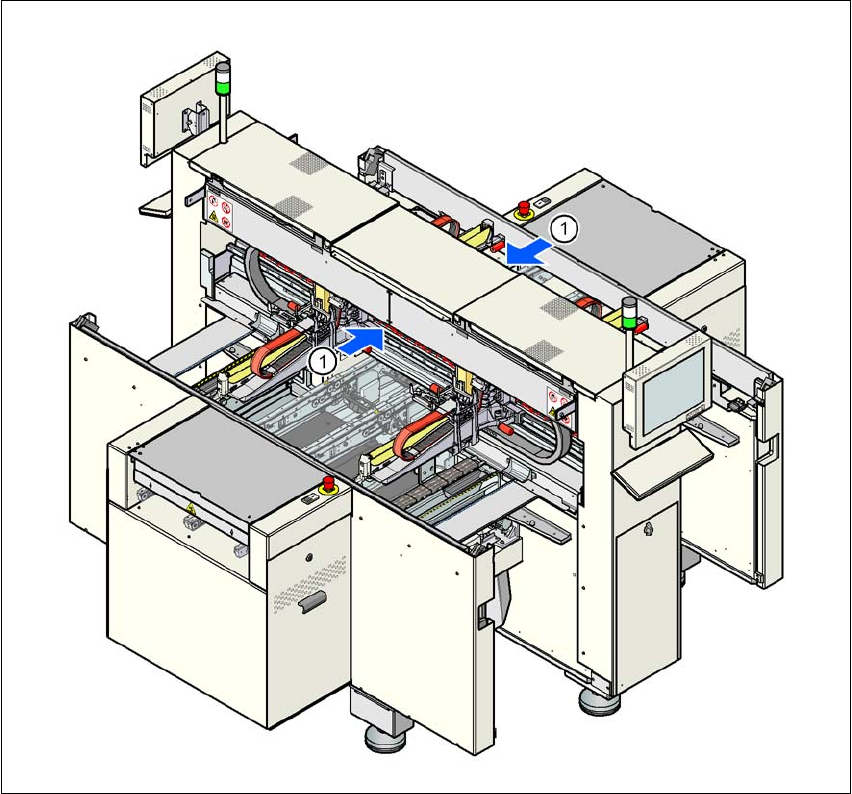

图

2.1 - 1

线性驱动装置永磁铁的位置

(1) Y 轴线性马达的永磁体

请在使用永磁体时注意下列事项：

→ 对于植入有源医疗装置（心脏起搏器）或其他铁磁假肢的人，明确规定不得使用或靠近这些

装置。通常要与线性马达保持一个安全的距离。

→ 强大的磁铁吸引力意味着，操作人员在快速靠近磁轨和移动的主要部件时需要特别的小心。

切勿将重量或体积较大的铁制或钢制物体手动地移近磁轨。由于磁铁吸引力是无法看见的，

因此，其对磁轨附近区域的影响往往会被人低估。磁铁吸引力可以突然地出现，甚至可以在

与磁轨大小相近的永磁体附近区域，高达数千牛顿。

2 安全操作用户手册 SIPLACE D4

2.1 安全说明源自软件版本 SR.605.xx 07/2008 英文版

→ 在操作磁轨时，往往要穿上或戴上适用的工作防护装备（例如，手套和安全鞋等）。

→ 在更换磁轨时，只有接受过相应培训的西门子工程师可以执行组装工作以及其他任务。

→ 通常至少要保留两个由固态非磁性材料（铝）制成的两个楔子（大约为 10° 到 15°）和一个

非磁性锤子（大约 2 到 3 公斤），以便应急使用。在紧急情况下，将需要使用这些工具分离

被磁力粘附到磁轨上的部件，并且可能松开夹在这两者之间的身体部位（手指、手和脚）。

切勿将铁芯马达的线圈组件直接放置到磁轨上。

→ 强大的磁场可能会损失或摧毁电子装置和测量仪器。切勿将含有磁性元件的装置靠近计算

机、显示器或磁性数据介质（例如，硬盘、信用卡、音频或视频磁带等）放置。

→ 在各个磁轨之间或磁轨与其他磁带面之间，至少要保持 45 厘米的间距。

用户手册 SIPLACE D4 2 安全操作

源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签

2.2 警告标签

2.2.1 贴片机上的警告标签

警告标签由软质 PVC 薄膜制造而成，该薄膜耐磨损、耐晒、且能抗水浸和风化。其设计符合 ISO

3864-2 和 ANSI Z535.4 的要求。

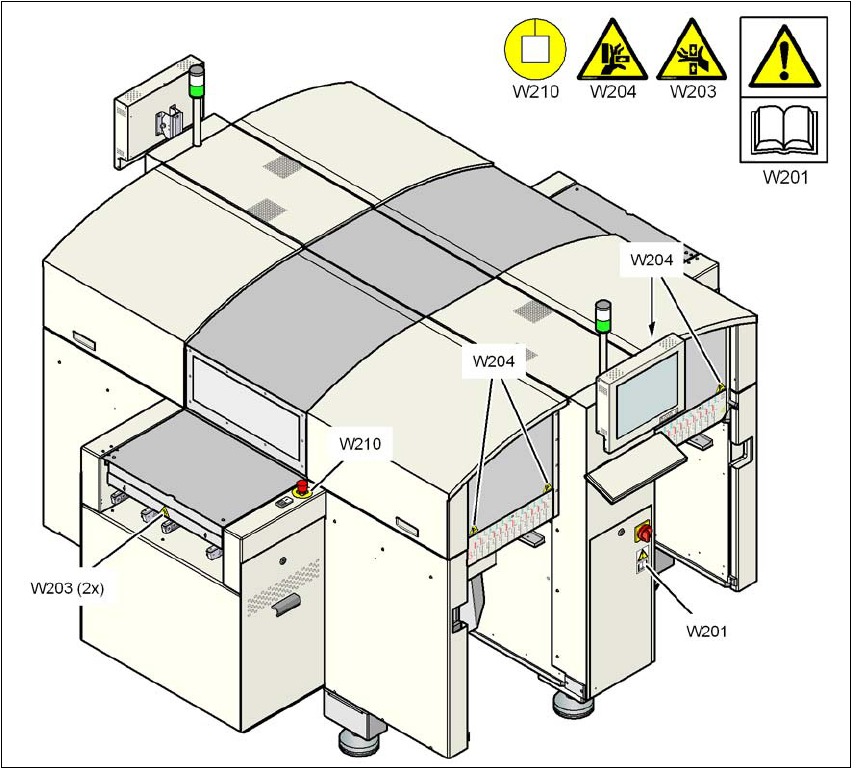

图

2.2 - 1

贴片机上的警告标签

W201

、

W203

、

W204

和

W210 -

第

部分

位置 W201，部件号 03009338-01

位置 W203，部件号 03009342-01

位置 W204，部件号 03009343-01

位置 W210，部件号 03009350-01
