00195794-0102_UM_D4_ZH - 第42页
2 安全操作 用户手册 SIPLACE D4 2.2 警告标签 源自软件版本 SR.605.xx 07/2008 英文版 42 2.2.3.3 废料带导槽上的警告条 2 图 2.2 - 6 废料带导槽上的警告条 废料带导槽的位置 （见图 2. 2 - 5 中的 3 ，第 41 页） 。 警告 2 不要将手伸进废料带导槽孔。
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
41

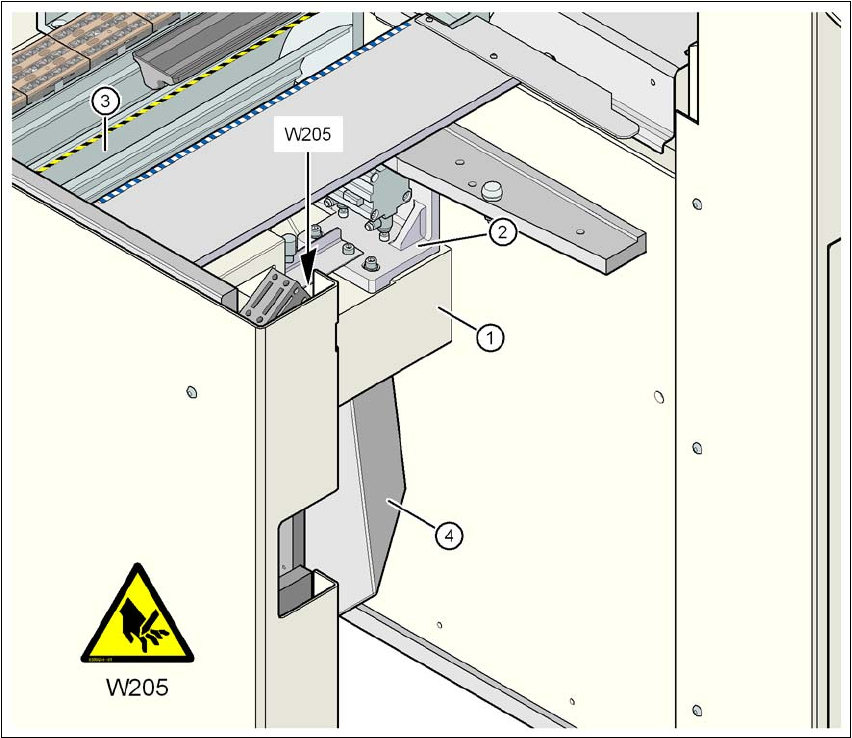

2.2.3.2 料带切割器底部横条上的警告标签 W205
2
图
2.2 - 5
料带切割器底部横条上的警告标签
W205
(1) 横条
(2) 料带切割器
(3) 废料带导槽
(4) 废料带斜槽
位置 W205，部件号 03009344-01，位于横条上 （每台贴片机的编号： 4）
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.2 警告标签
43

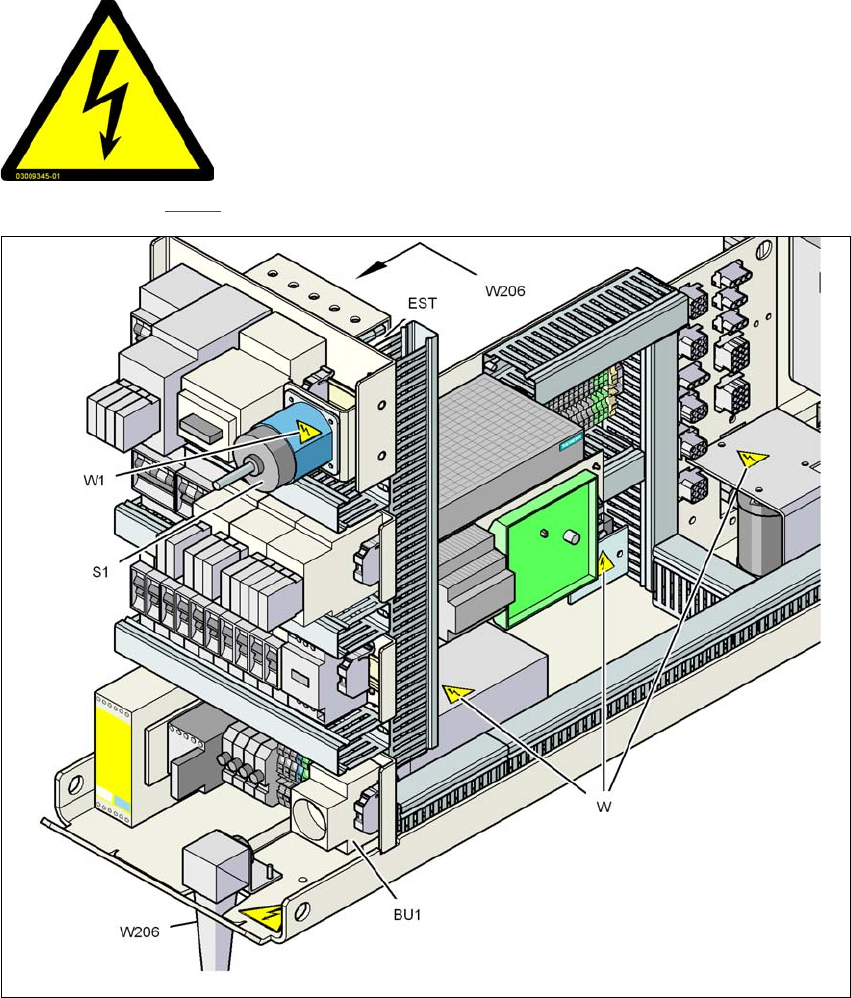

2.2.4 主电源上的警告标签
2
位置 W206， 见图 2.2 - 7，部件号 03009345-01 （每台贴片机的编号： 2），位置 W 和位置 W1
图
2.2 - 7
电源单元上的警告标签
W206
、
W
和
W1
位置 W206 在维护插座下，涌流限制 (EST) 的盖子上
位置 W 主电源过滤器以及整流器和
电解电容器封盖上的警告标签
位置 W1 主开关 S1 上的警告标签
危险电压！
关闭主电源开关时，贴有这样标签的部件仍然带电。
维护贴片机之前，切断贴片机的主电源。
NAFTA 区域：有电击或燃烧的危险！
