2 安全操作 用户手册 SIPLACE D4 2.4 运输贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版 50 2.3.3 二类激光 下列组件属二类激光： – PCB 传送导轨贴片区 1 中的激光光障传感 器 – PCB 传送导轨贴片区 2 中的激光光障传感 器 – PCB 条形码扫描仪 2 2.4 运输贴片机的安全说明 2 按照下列规格，使用升降叉车运输 贴片机： 叉长： 最小 1800 mm 负荷： 最小…
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.3 激光分类
49
2.3 激光分类
2.3.1 一类激光
2.3.1.1 贴片机的激光分类
2
请注意： 2
一类和 1M 类激光中的组件未标识。
2.3.1.2 照相机系统的激光分类
2
2.3.2 1M 类激光
不要直视带有光学仪表的 1M 类激光！
2
2
所有已安装的照相机系统和准备就绪可以运行的贴片机属一类激光。
根据 DIN EN 60825-1:2001 进行激光分类
2
下列照相机系统属一类激光：下列照相机系统属一类激光：
– PCB 照相机 （34 型，数字）
2
下列照相机系统属 1M 类激光：
– 12 段位器收集贴片头上的 C&P 元件照相机， 28 型， 18 x 18
– 12 段位器收集贴片头上的 C&P 元件照相机， 29 型， 27 x 27
– 12 段位器收集贴片头上的 C&P 元件照相机， 38 型， 16 x 16
2 安全操作 用户手册 SIPLACE D4
2.4 运输贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版
50
2.3.3 二类激光
下列组件属二类激光：
– PCB 传送导轨贴片区 1 中的激光光障传感器
– PCB 传送导轨贴片区 2 中的激光光障传感器
– PCB 条形码扫描仪
2
2.4 运输贴片机的安全说明
2

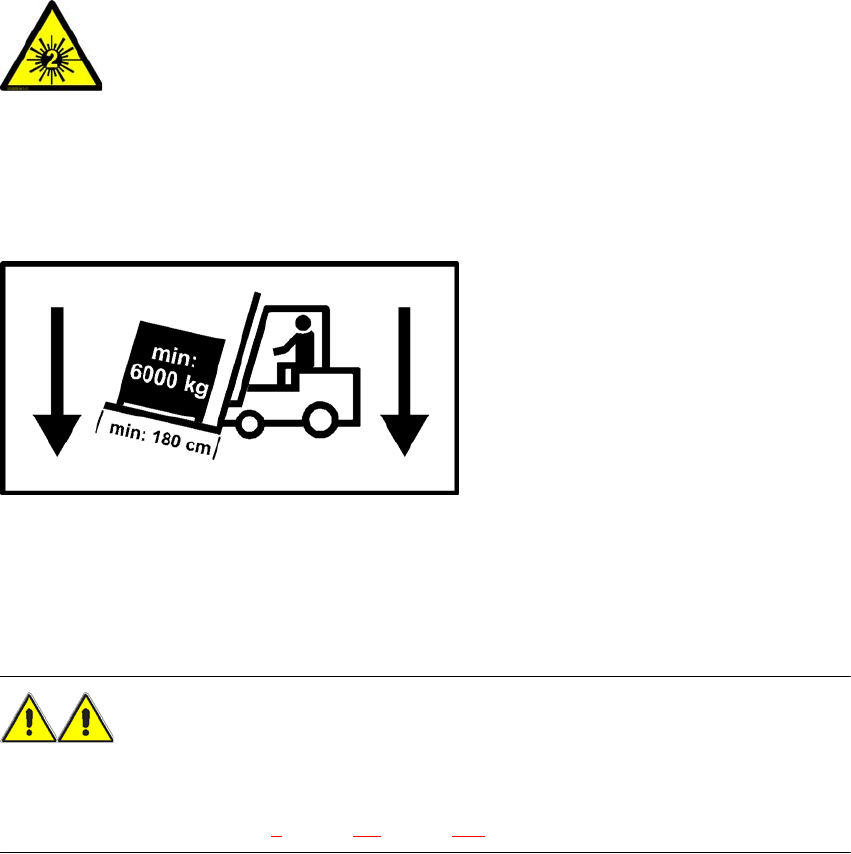

按照下列规格，使用升降叉车运输贴片机：
叉长： 最小 1800 mm
负荷： 最小 6000 kg
叉间净宽： 最小 350 mm 2
警告
有倾翻的危险 2
如果升降叉车不能满足规定的规格，在运输贴片机时，升降叉车会有倾翻的危险。
有关运输贴片机的说明 （见第 4 章，第 4.1 节，第 147 页）。
2
激光辐射
不要直视激光束！
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明
51
2.5 操作贴片机的安全说明
2.5.1 关闭保护罩的安全说明
在关闭自动贴片机保护罩时，为防止人员受伤，所有者必须指导其操作员严格按照以下说明使用
保护罩。
注意
如果保护罩没有正确关闭，手有被碾伤的危险
2
2

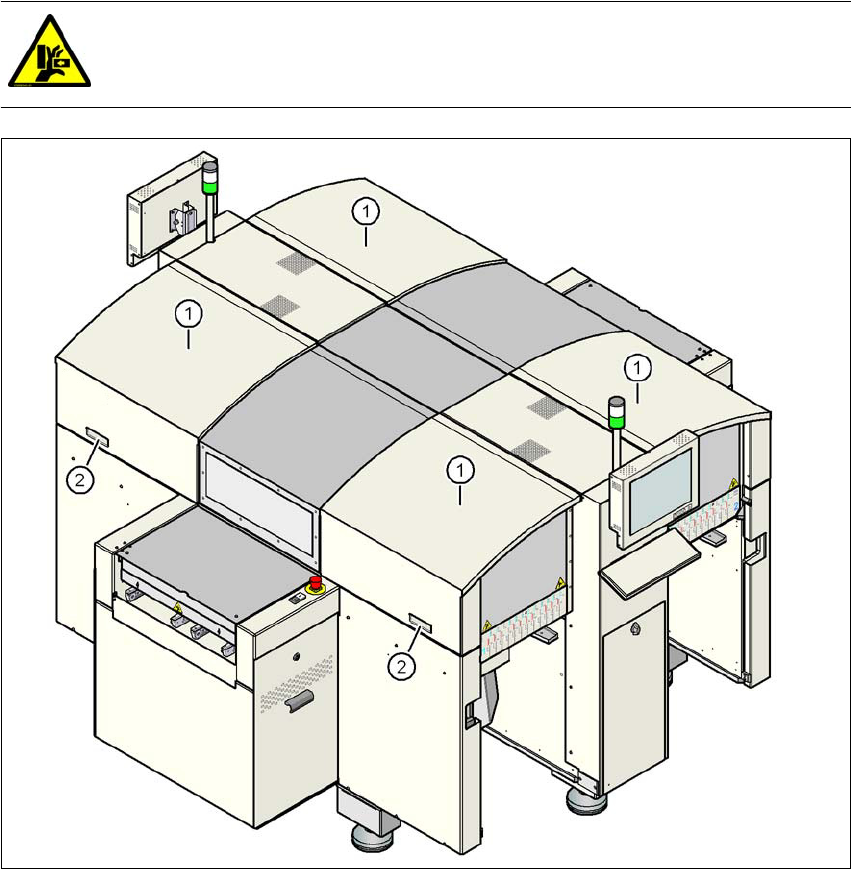

图
2.5 - 1
关闭保护罩的安全说明
(1) 保护罩
(2) 凹柄
