00195794-0102_UM_D4_ZH - 第78页
2 安全操作 用户手册 SIPLACE D4 2.9 关闭主电源开关后贴片机的能量状态 源自软 件版本 SR.605.xx 07/2008 英文版 78 2 图 2.9 - 1 电源单元，前视 (1) 熔丝 FU 、 FV 、 FW （变流器反应堆 Z2 ）和 FBU （维护插座 BU1 ） (2) 馈电终端 X100 (3) 维护插座 BU1 (4) 变流器反应堆 Z2 (5) 主电源过滤器 Z1 (6) 主电源开关 S1
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.9 关闭主电源开关后贴片机的能量状态
77
2.9 关闭主电源开关后贴片机的能量状态
2
警告
贴片机使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V，
或交流 3 x 415 V ± 5 %， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电
压 - 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或
设备的重大损坏。 2
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第 1 部分）。
→ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
2.9.1 贴片系统在主开关处关闭，但仍与主电源连接
警告
即使关闭了主电源开关，下列单元仍带有潜在致命电压：
– 馈电终端 X100 （图 2.9 - 1
中的 2，第 78 页）
– 变流器反应堆 Z2 （图 2.9 - 1
中的 4）
–熔丝 FU、 FV、 FW 和 FBU （图 2.9 - 1
中的 1）
– 主电源过滤器 Z1 （图 2.9 - 1
中的 5）
– 维护插座 BU1 （图 2.9 - 1
中的 3）
– S1 主电源开关上的电缆连接终端 1、 3 和 5 （图 2.9 - 1
中的 6）
– 如果主电源开关关闭，仍带有潜在致命电压的所有单独线路呈棕色。
–轴单元
2 安全操作 用户手册 SIPLACE D4
2.9 关闭主电源开关后贴片机的能量状态 源自软件版本 SR.605.xx 07/2008 英文版
78
2

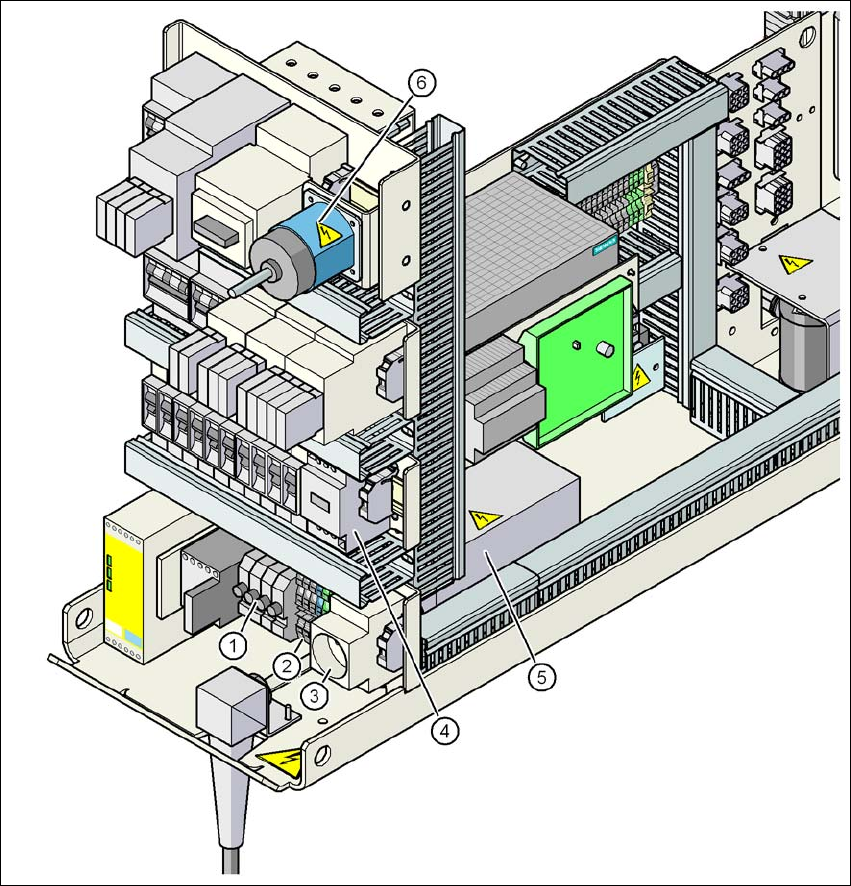

图
2.9 - 1
电源单元，前视
(1) 熔丝 FU、 FV、 FW （变流器反应堆 Z2）和 FBU （维护插座 BU1）
(2) 馈电终端 X100
(3) 维护插座 BU1
(4) 变流器反应堆 Z2
(5) 主电源过滤器 Z1
(6) 主电源开关 S1
用户手册 SIPLACE D4 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.9 关闭主电源开关后贴片机的能量状态
79
下表列出了贴片机主开关关闭、但仍与主电源连接时各组件的电压。
2
2.9.2 贴片机主电源开关关闭，且电源断开
除电源单元中的少量剩余电压外，贴片机无电力。
2.9.3 主电源开关关闭后，贴片机中压缩空气的情况
贴片系统关闭主电源开关 （图 2.9 - 1 中的 1）或贴片系统的电源没电时，压缩空气装置的电控主
阀门 Y1 关闭 （图 2.8 - 1
中的 1）。压力在 5 秒内降到 0 MPa (0 bar) 。
组件 电压
馈电终端 X100
变流器反应堆 Z2
熔丝 FU、 FV、 FW
主电源过滤器 Z1：终端 L1、L2、L3、L1'、L2'、
L3'
交流 3 x 200 V
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
维护插座 BU1
熔丝 FBU
交流 115 V
交流 120 V
交流 130 V
交流 220 V
交流 230 V
交流 240 V
主电源开关 S1
终端 1、 3、 5
交流 3 x 200 V
交流 3 x 208 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
主电源开关 S1
终端 2、 4、 6 交流电压 0 V
电源单元 （见图 2.9 - 1
）
销 X14 (200V)
销 X15 (GND)
终端 P150 对 X15 的测量
< 直流 60 V
< 直流 60 V
4 秒内
1 秒内
