3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
长度
带两个扩展套件
带一个扩展套件
不带扩展套件
2380 mm
1960 mm
1540 mm
贴片机主体宽度
包括料车
包括显示器
包括键盘
2416 mm
2466 mm
2491 mm
贴片机高度
包括指示灯
包括可向上折叠的保护罩
最大 1813 mm
1850 mm（PCB 传送导轨高度：830 mm）
1920 mm（PCB 传送导轨高度：900 mm）
1950 mm（PCB 传送导轨高度：930 mm）
1973 mm（PCB 传送导轨高度：950 mm）
贴片机底部间隙
110 mm （PCB 传送导轨高度： 830 mm）
180 mm （PCB 传送导轨高度： 900 mm）
210 mm （PCB 传送导轨高度： 930 mm）
233 mm （PCB 传送导轨高度： 950 mm）
重量
贴片机主体带 4 个料车
完全配置有供料器组件
3419 kg
3850 kg
占地面积
5.93 m²
单位面积载荷
a
a) 计算单位面积上的负荷时，包括贴片机每一侧附加的 0.5 m 的工作场地。更多数据可按要求获得。
5.9 kN/m²
贴片机支脚数量
6
最大噪音辐射
74 dB (A)
室内温度
15°C 至 35°C
空气湿度 30 - 75% （但是平均不超过 45%，以防止
贴片机冷凝）。
用户手册 SIPLACE D4 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.3 尺寸和重量
91

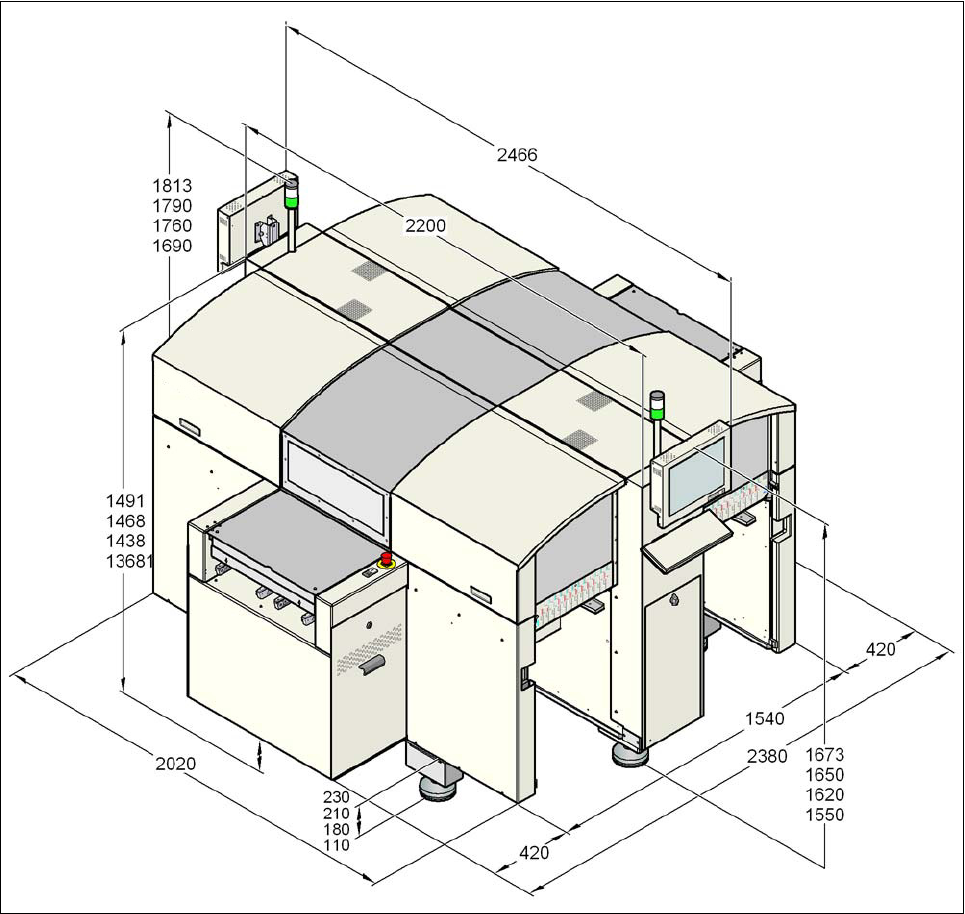

3.3.2 贴片机尺寸
3
3
图
3.3 - 1
贴片机 （贴片机主体）的尺寸
(mm)
3
3 贴片机的技术数据 用户手册 SIPLACE D4
3.3 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
92
3.3.3 保护罩向上折起高度
3
图
3.3 - 2
保护罩向上折起高度
-
尺寸以毫米为单位
3
请注意 3
用户可以使用其他气体弹簧选择性地增大保护罩的孔径角。
PCB 传送导轨高度 升起保护罩底部
边缘位置的高度
升起保护罩顶部
边缘位置的高度
950 mm 1820 1973
930 mm 1797 1950
900 mm 1767 1920
830 mm 1697 1850
