2.1 Kit 内容
No. 名称 备注
1 振动式管装供料器主体 -
2盒子 -
3 顶板 参照[2.4顶板规格]
4 螺钉 （安装顶板用） 长 5 根，短 5 根
5 专用螺钉用螺丝刀 -
2. 各部分的名称和功能 INS-VIBFDR-4.0S
4 振动式管装供料器使用说明书

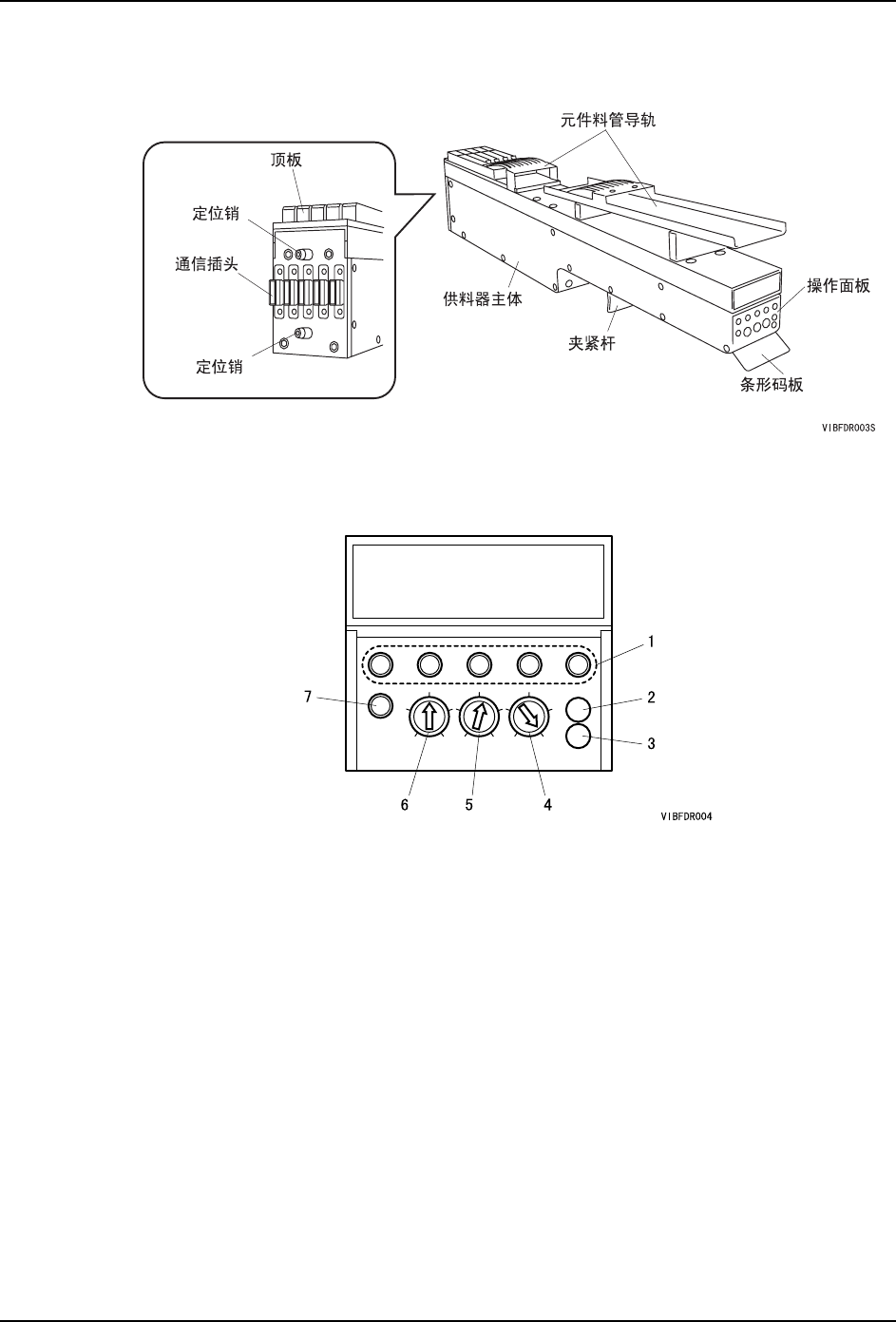

2.2 管装供料器主体
2.3 操作面板
1. Set1、Set2、Set3、Set4、Set5 按钮：
按下这些按钮后就会进行料站复位。
2. Vib （振动）LED：
振动时该 LED 会亮灯。
3. Power （电源）LED：
从机器供应电源时该 LED 会亮灯。
4. Time （振动时间）量
调整按下了 Feed （传送）按钮后的振动时间。
5. Level （振幅）量
调整振动的大小。
6. Freq. （振动数）量
调整振动数。
Set 1 Set 2 Set 3 Set 4 Set 5
Feed
Freq Level Time
Vib
Power
