5. 编程 INS-VIBFDR-4.0S
14 振动式管装供料器使用说明书

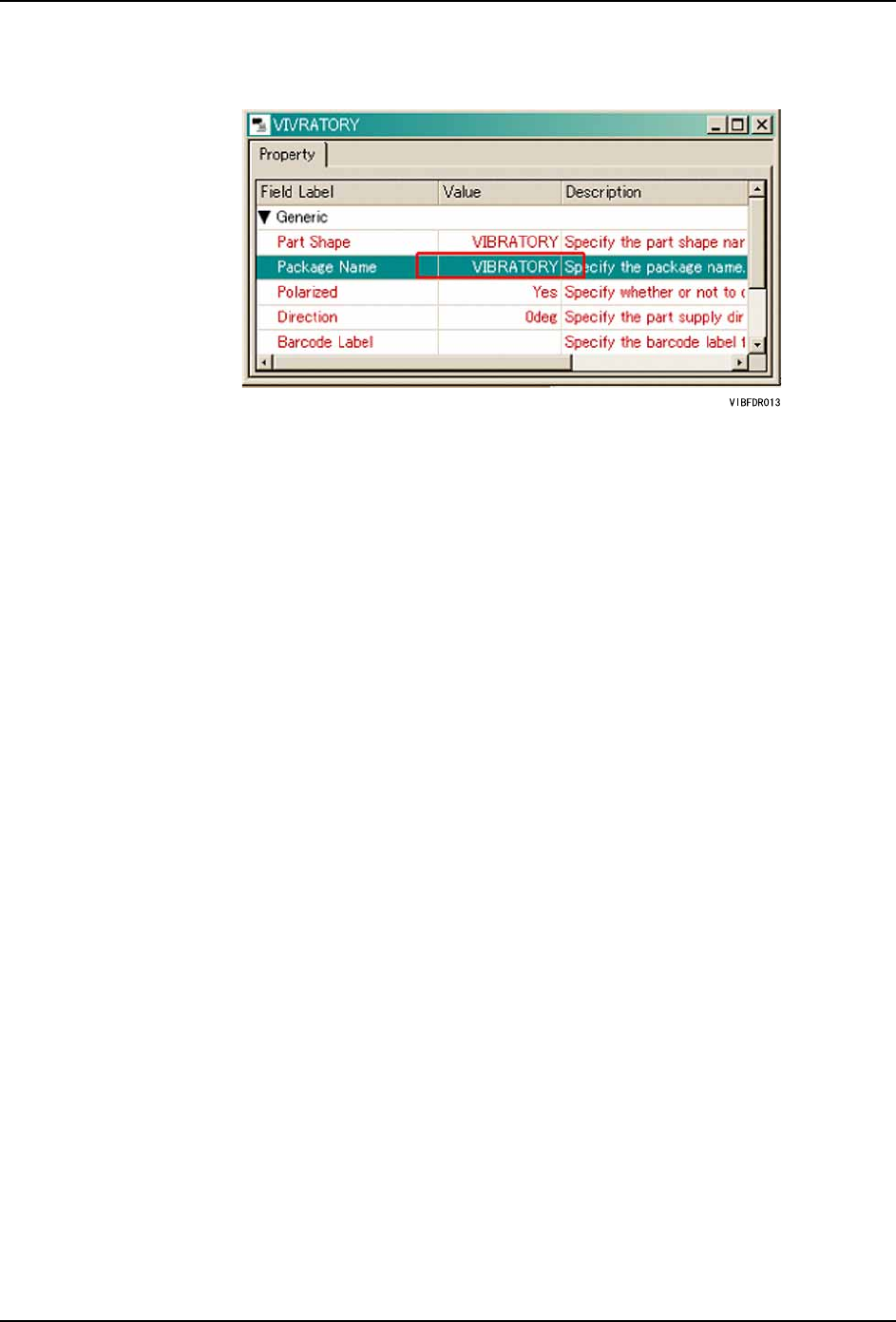

5. 将通过上述创建的封装数据名 [VIBRATORY] 输入到元件数据 [VIBRATORY] 的 [Package
Name] 项目中，使元件数据 [VIBRATORY] 完成。
INS-VIBFDR-4.0S 5. 编程
振动式管装供料器使用说明书 15
5.2 元件数据 （外形数据）的设定
根据使用的顶板和吸取元件的种类（高度），将每一个料站的 PickupOffsetZ 设定为元件数
据 （外形数据）的进程数据 （Precess data)。
5.2.1 PickupOffsetZ 数值的求法
供料器的顶板安装面的高度在Z0下方16.5 mm的位置。可以根据以下的公式求出PickupOff
-
setZ 的数值。

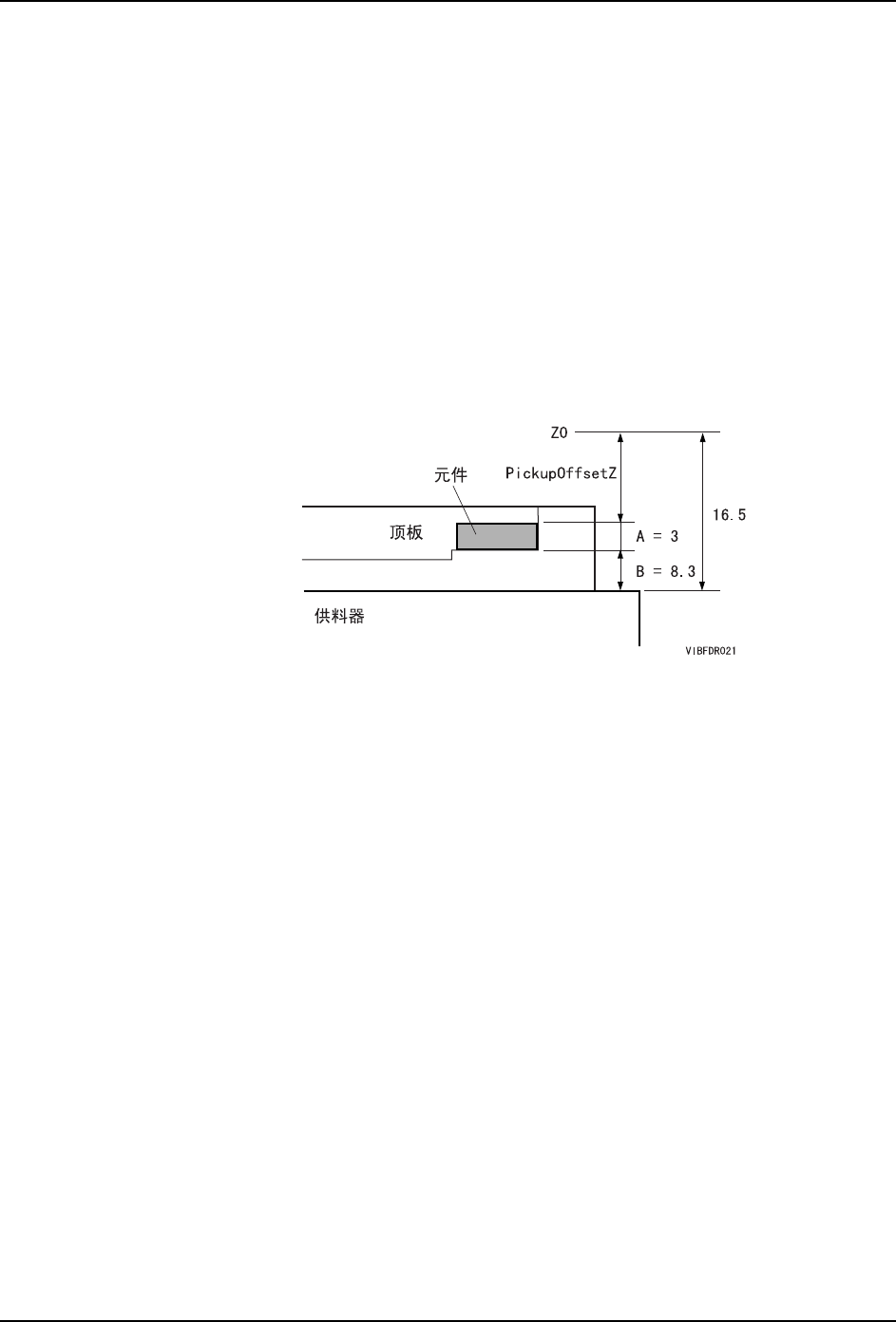

PickupOffsetZ = -16.5 + A + B
A: 元件高度
B: 元件下面的高度 （参照 「2.4 顶板规格」的表）
请看以下例子：使用类型 1 的顶板，吸取高度为 3 mm 的元件时，
PickupOffsetZ = -16.5 + 3 + 8.3 = -5.2
5.2.2 进程数据的输入
请在元件数据 （外形数据）的进程数据 （Precess data) 中输入 PickupOffsetZ 的数值。
（进程数据的输入方法请参见 Fuji Flexa 手册。）
5. 编程 INS-VIBFDR-4.0S
16 振动式管装供料器使用说明书
5.3 机器构成的设定
5.3.1 供料器安装
将供料器上的元件配置设定到机器构成中。
1. 打开 [Machine Configuration] 画面。
2. 在 [Feeder Setup] 标签页中，设定 [Part Number]、[Shape]、[Package]、[Status]等
的各项目。
3. [Status] 项目设定为“Fixed”或者“Reserved”。对有元件的料槽位置请选择“Fixed”，
对没有元件的料槽位置请选择 “Reserved”。
例：以下表示在料槽5～9号上的供料器中，元件只是被设置在料槽6、7、8号上，料槽5
号和 9 号上没有元件时的设定例。
备注 )由于管装供料器没有对应优化器，因此请不要将 [Status] 项目设定为 “Variable”。
4. 在 [Feed Count] 项目中，如果是管装供料器，请选择振动量的数值 （0 ～ 9）。
