Samsung Component Placer SM320 Troubleshooting Guide
x
关于说明书
手册内容
本设备的手册内容如下：
介绍(Introduction)
介绍设备的下列事项：
设备特征、设备规格、设备名称、各单元(Unit)的组成及功能、设备的安装
及试车。
操作人员指南(Operator’s Guide)
说明了为生产 PCB 而启动设备、生产结束后进行收尾工作、以及结束设备
运转的一系列过程。
程序屏幕的组成、设备的启动及生产、暂停与紧急停止、结束生产、作业
整理及清扫。
管理人员指南(Administrator’s Guide)
说明了为生产 PCB 而进行编程，或者为与设备系统设置等有关的各种维护
设置。
使用者帐号管理及权限设置、基板的定义、元件登记, 供应装置设置、Step
编程、优化(Optimization)、生产设置、示教和贴装试验、设备校正、系统
设置、设备诊断、工具菜单设置(Utility Menu Setup)及生产信息管理。
维护指南(Maintenance Reference)
全面介绍有关设备维护的内容。
维护之前的准备工作、日常检验、定期检验、清扫和注油方法、消耗品的
定义和更换时间及更换方法、控制单元故障的检验方法
除错指南(Troubleshooting Guide)
介绍设备错误的定义及其处理方法。
错误代码的定义及其处理方法, 对于未定义的错误的定义及其处理方法
编程自修(Programming Tutorial)
举几个实例说明设备操作过程。
在一般基板上贴装晶片、在 ARRAY 基板 上 贴装异型元件 、 通 过
Import 贴装异型元件。
技术信息指南(Technical Reference)
针对 A/S 而提供设备部件的信息及各种技术信息图。
MMI
错误码（
Error Code
）和问题解决
1-1
第1章. MMI 错误码（Error Code）和问
题解决

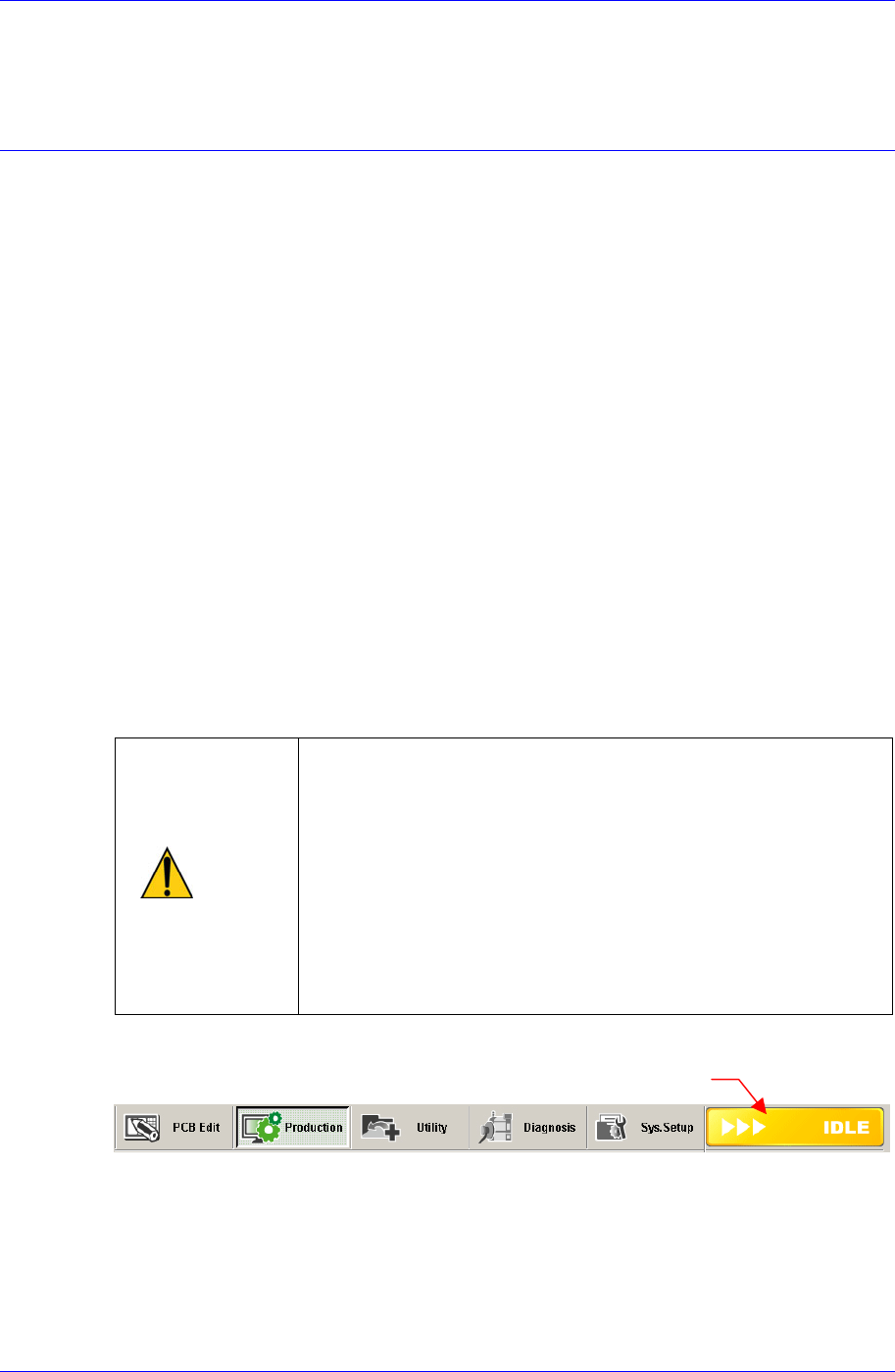

1.1. Trouble Shooting Guide 一般原则
如果在设备运转时出现下列错误，请先根据本手册[对策]中的说明采取措施。
采取措施后如果仍然发生错误或发生本说明书未涉及到的错误，请按照如下措
施采取措施后与 CS 公司（STS）或当地代理店（Local Agent)联系。
首先把采取措施所必要的记录文件保存到磁盘。
如果是关于设备驱动的错误， 使设备的所有轴进行回归原点功能后，重新除错
。
如果问题继续出现，则先关闭设备的电源，约10秒后重新启动并再一次除错。
采取上述诸多措施或重试后依然不能解决问题时，请按照第一个措施把保存的
记录文件内容送到 CS 公司（STS）或当地代理店（Local Agent)对附加措施内容
进行咨询。
一般来说，当出现不正常的软件错误或障碍时， 保存以下文件后与 CS 公司
（STS）或当地代理店（Local Agent)联系可以在早期尽快解决问题。
作业PCB文件 (扩展名为.pcb或.opt的文件)
错误日志文件 (C:\Mark3\System 文件夹上的所有文件)
设备系统文件(C:\Mark3\System文件夹上的所有文件)
警 告
请参照 MMI 的设备状态显示领域确认根据错误代码的
错误模式。如果错误为 Emergency 模式(EMER)或
Freeze 模式(FREEZE)则先点击 ”STOP” 按钮关闭蜂鸣
器后再点击 ”RESET” 按钮设备转换成”IDLE”状态后采
取相应的措施。
如果是MPU_STOP则正常关闭设备后重新启动。如果设备处
于Ready状态时调整传感器或进行除错，有可能受到伤害。
务必解除 Ready后在Stop状态执行传感器调整及采取除错措
施。
设备状态显示领域
Samsung Component Placer SM320 Troubleshooting Guide
1-2
1.2. 错误代码
1.2.1. 错误代码分类
错误代码 内容 备注
$0001~$0fff 开关, 设备安全有关错误
$1000~$1fff Axis 有关错误 (包含 Limit Sensor 有关错误)
$2000~$2fff IO (Solenoid 动作后传感器输入) 有关错误
$3000~$3fff Conveyor 有关错误 (包含 BUT, Hole Fixer, Edge Fixer )
$4000~$4fff 设备动作有关错误
$5000~$50ff 供给设备有关共同错误
$5100~$51ff Tape Feeder 有关错误
$5200~$52ff Stick Feeder 有关错误
$5300~$53ff 与盘式喂料器有关的错误
$5400~$54ff 保留
$5500~$55ff Tray Feeder 通信有关错误
$5600~$57ff 保留
$5800~$58ff 部件有关错误 (部件识别, Vacuum 有关错误等)
$5900~$5fff 保留
$6000~$65ff ANC 有关的错误
$6600~$66ff 3MO 有关的错误
$6700~$67ff Accessory 设备有关错误
$7000~$8fff 保留
$9000~$9fff 在 MMI Vision 有关错误
$a000~$afff 在 VME Vision 有关错误
$b000~$bfff Software debug 有关错误
$c000~$cfff Motion 控制有关错误
$d000~$d2ff DPRAM 通信有关错误
$e000~$efff
内部数据有关错误 (Board, MPU Init 有关 Error, Factor
y, System DB Error)
$f000~$ffff 内部数据有关错误 (Exception Error + OS Error)
