MMI 错误码（ Err or Code ）和问题解决 1-1 1 另外，在 “Maintenance Reference ” 的 “7.3.5 Conveyor Control Board” 参照 LED 有关信息确认板是否正常动作。 在 Diagnosis 菜单的 I/O 确认 BUT DOWN 传感器的动作状态。 确认 BUT DOWN 传感器的位置。 在 Diagnosis 菜单的 I/O 确认 BUT UP 传…
Samsung Component Placer SM320 Troubleshooting Guide
1-10
用手动一动BUT的方法来确认有没有机械的干涉。
为确认Conveyor Control Board是否正常，请参照“Maintenance Reference”的 “7
.3 控制面板检查”部分，确认相应板的位置后把盖去除。
另外，在“Maintenance Reference”的 “7.3.5 Conveyor Control Board”参照LED
有关信息确认板是否正常动作。
在Diagnosis菜单的I/O确认BUT UP传感器的动作状态。
确认BUT UP传感器的位置。
在Diagnosis菜单的I/O确认BUT DOWN传感器的动作状态。
确认BUT DOWN传感器的位置。
确认BUT传感器位置时，请务必与本公司指定的C/S公司或当地代理店(Local A
gent)咨询。
$2002 不能下降BUT。[FREEZE壮态]
[原因]
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式。

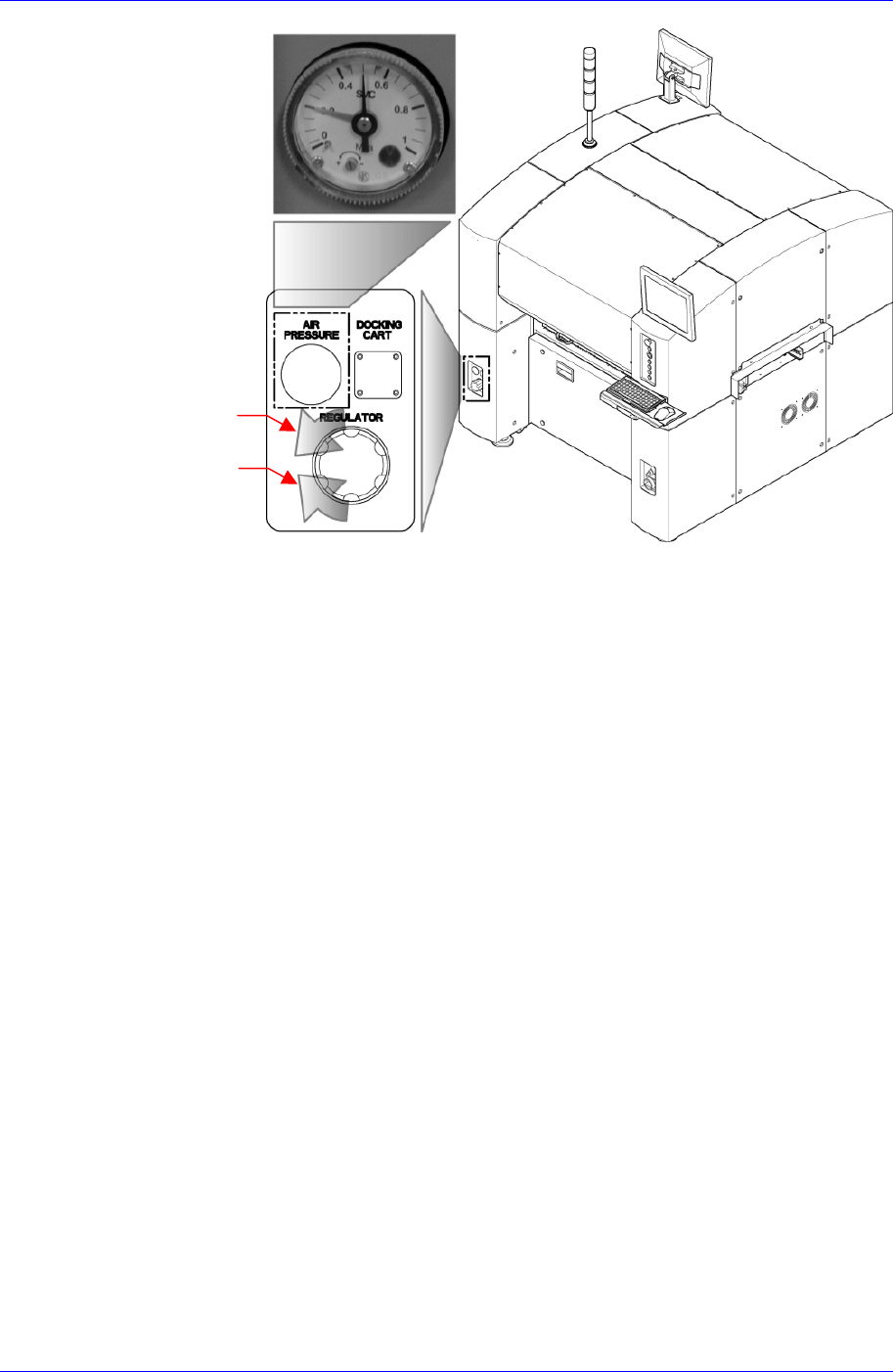

从背面的气压表(AIR PRESSURE) 确认压缩气的供应是否正常 (0.45-0.55Mpa)
。
(请参照$ 2001)
用手动一动BUT的方法来确认有没有机械的干涉。(请参照$ 2001)
为确认Conveyor I/O Board是否正常，请参照“Maintenance Reference”的 “7.3
控制面板检查”部分，确认相应板的位置后把盖去除。
压力降低
压力上升
MMI
错误码（
Error Code
）和问题解决
1-11
另外，在“Maintenance Reference”的 “7.3.5 Conveyor Control Board”参照LED
有关信息确认板是否正常动作。
在Diagnosis菜单的I/O确认BUT DOWN 传感器的动作状态。
确认BUT DOWN传感器的位置。
在Diagnosis菜单的I/O确认BUT UP传感器的动作状态。
确认BUT UP传感器的位置。
确认BUT传感器位置时，请务必与本公司指定的C/S公司或当地代理店(Local A
gent)咨询。
$2301 不能前进Edge Fix。[FREEZE壮态]
$2302 不能后退Edge Fix。[FREEZE壮态]
[原因]
前进Edge Fix时，Edge Fix不能动时。 ($2301)
后退Edge Fix时，Edge Fix不能动时。 ($2302)
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式。
从背面的气压表(AIR PRESSURE)
确认压缩气的供应是否正常 (0.45-0.55Mpa)
。(请参照$ 2001)
用手动一动Edge Fix的方法来确认有没有机械的干涉。
Samsung Component Placer SM320 Troubleshooting Guide
1-12
为确认Conveyor I/O Board是否正常，请参照“Maintenance Reference”的 “7.3
控制面板检查”部分，确认相应板的位置后把盖去除。
另外，在“Maintenance Reference”的 “7.3.5 Conveyor Control Board”参照LED
有关信息确认板是否正常动作。
$2400 调整传送带的宽度时发生错误。[FREEZE壮态]
[原因]
调整传送带的宽度时发生错误。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。

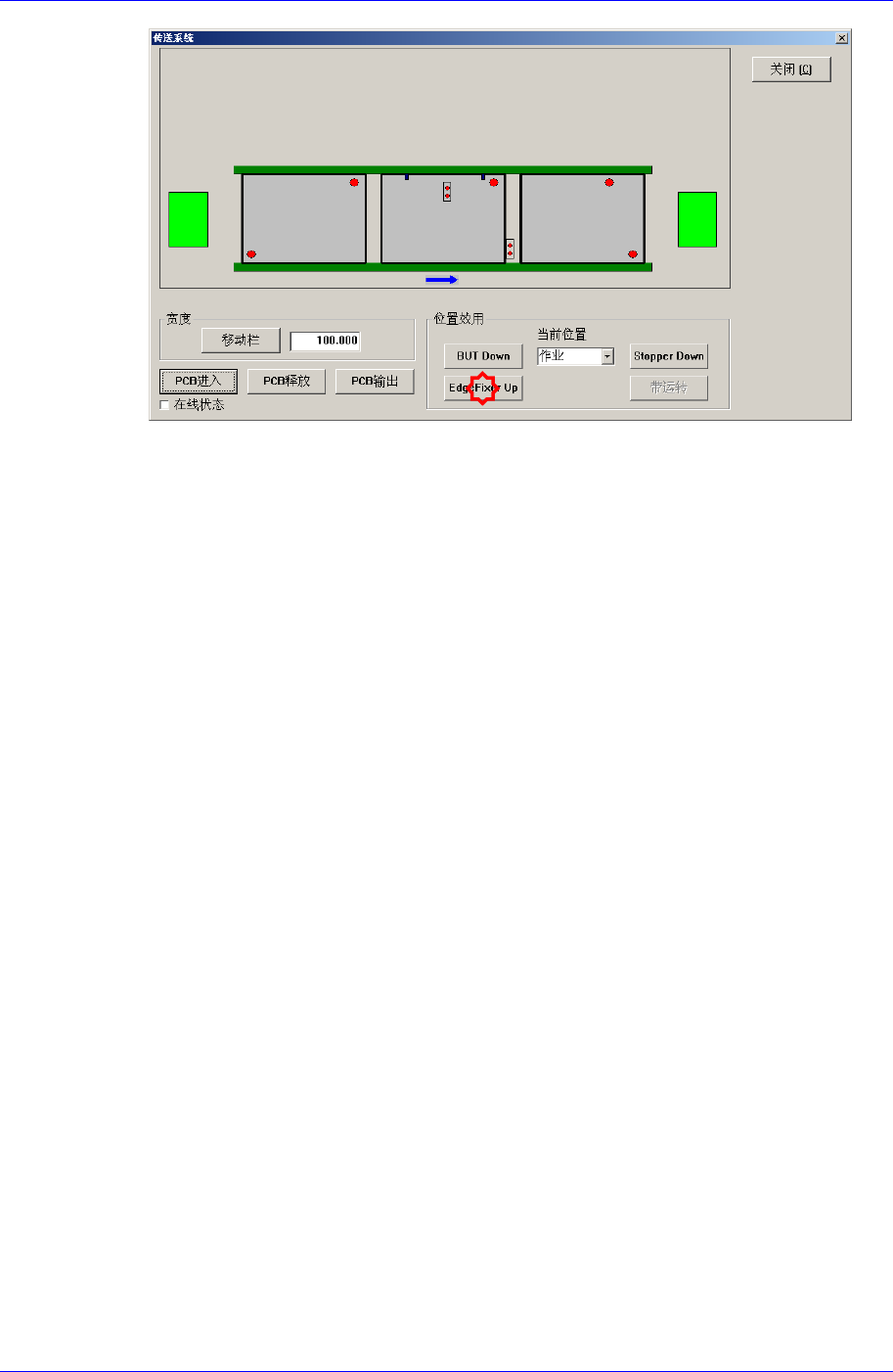

手动调节输送机宽度后请确认有无物理干涉。详细事项请参照“Administrator’s
Guide”的 “5.6.2 Manual Control 功能”部分。
确认有关传送带的宽度调整的接线状态。
有必要更换输送机宽度调节有关的板时，请与本公司指定的C/S公司或当地代理
店(Local Agent)咨询。
1.2.5. Conveyor 有关错误 [$3000~$3fff]
$3000 传送带的领域中有PCB。[FREEZE壮态]
[原因]
调整传送带的宽度时，传送带上有 PCB。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成”IDLE”方式。
去除传送带上的PCB。
确认XY能否被传送带上的传感器感应。
