Samsung Component Placer SM320 T r oubleshooting Guide 1-30 如果是用完部品的情况，重新供 应部品。 如果是吸嘴的内径比部品的尺寸 大的情况，改换适当的吸 嘴。 通过 Vi s F r a m e 窗口确认后，如果无法准确吸 附部件，则在 PCB Edit 菜单的 Fe eder 重新示教吸附位置 或在 Sys. Setup 菜单的 Calibration 重新执行摄象机…
MMI
错误码（
Error Code
）和问题解决
1-29
[原因]
只有在给供应的部品提供 Vacuum Check 选项时发生。
吸着部品后，与吸着之前比较时真空度发生变化。此选项为核对此变化量而使
用。
实际上没有吸着到所供应的部品的情况。
没有吸着到供应的部品，或吸嘴的内径比部品的尺寸大而吸着不到中央时，影
响不到真空的变化的情况。
没有设定好真空度（Vacuum Level）的情况。
真空传感器上发生异常的情况。
[措施 方法]
不需要 Vacuum Check 时，在 PCB Edit 的 Part 单击该部品的‘Common Data’，
解除 Vacuum Check 选项。
2
3
4
5
1
Samsung Component Placer SM320 Troubleshooting Guide
1-30
如果是用完部品的情况，重新供应部品。
如果是吸嘴的内径比部品的尺寸大的情况，改换适当的吸嘴。
通过 VisFrame 窗口确认后，如果无法准确吸附部件，则在 PCB Edit 菜单的 Fe
eder 重新示教吸附位置或在 Sys. Setup 菜单的 Calibration 重新执行摄象机校
正。
详细事项请参照 Administrator’s Guide 的 “15.3.3 部件吸附错误” 部分和 “16.3.
1 <Gantry> TAB 对话框 中的“Camera & Offset Calibration”部分。
在 Sys. Setup 的 Device 确认吸嘴（Nozzle）的真空度（Vacuum Level）。
确认真空后，如果有问题要交换。
$5801 Feeder $F供应的部品 $P发生Vision Check错误。[WARNING模式]
[原因]
对供应的部品进行 Vision Check 时发生错误的情况。
没有供应的部品，或没有正确吸着的情况。
[措施 方法]

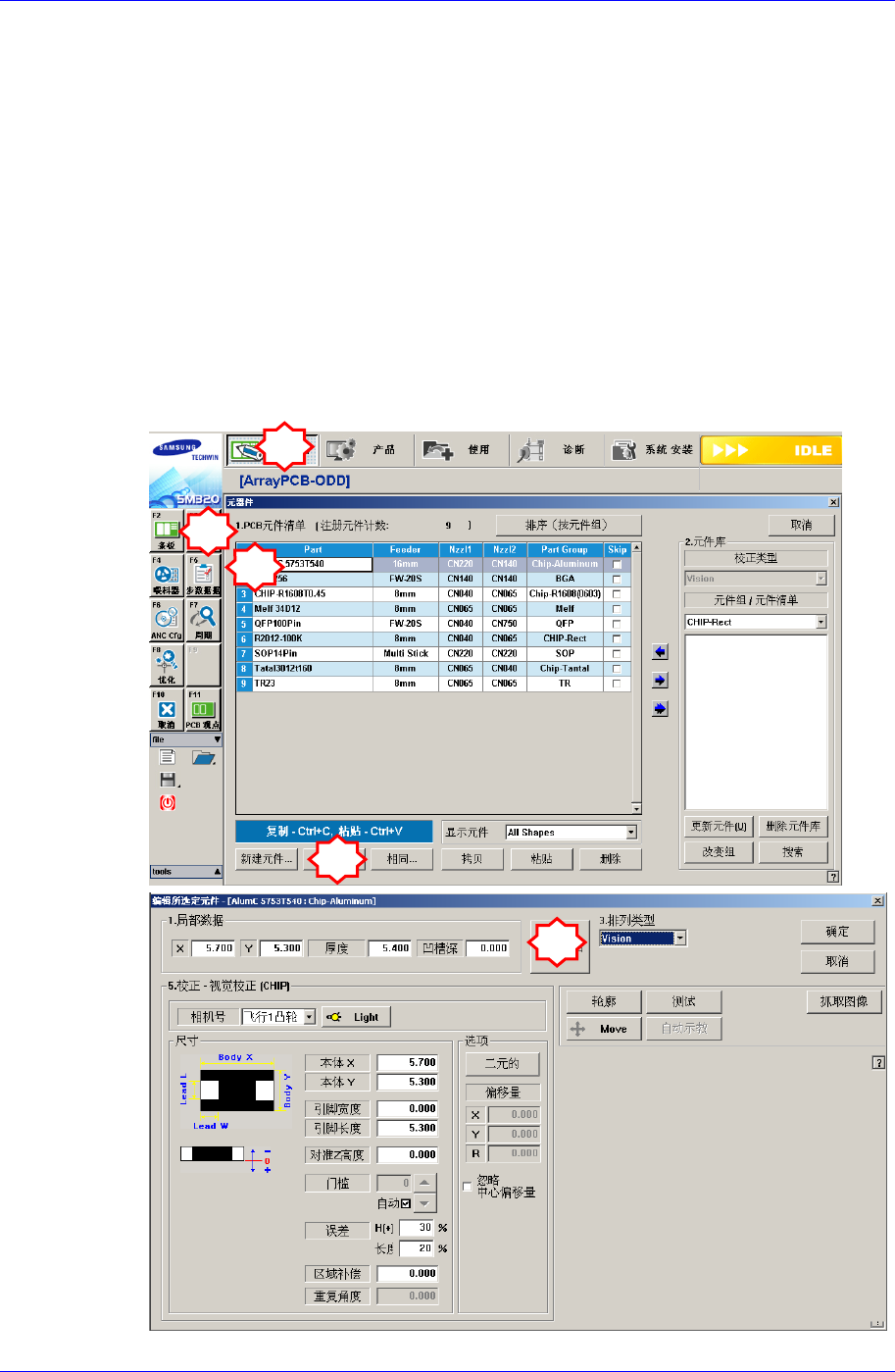

在 PCB Edit 的 Part，确认有关部品的 Vision 的设定(Align Data)数据后修正。
如果是用完部品的情况，重新供应部品。
如果是没有正确地吸着部品的情况 ， 在PCB Edit的 Feeder重新Teaching吸着位
置。详细事项请参照 Administrator’s Guide的
“15.3.3 部件吸附错误” 部分。
1.2.12. ANC 有关错误 [$6000~$65ff]
$6001 不能打开反射镜（MIRROR）。[FREEZE模式]
[原因]
不能打开反射镜的情况。
[措施 方法]
6
MMI
错误码（
Error Code
）和问题解决
1-31
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
点击”READY”按钮给设备提供电源。
执行初始化后(Return-To-Origin)再指定所要的动作。
确认Mirror Motor及传感器状态。
确认Mirror动作有无干扰。请手动操作Mirror后确认干扰与否。
点击“Manual Tool”快捷键(
)后显示的对话框中选择“Head”TAB。在这里点
击<Mirror Close>按钮则 Mirror 被关闭，再点击一次则被重新开启。
$6002 不能打开ANC。[EMER模式]
$6003 不能关闭ANC。[FREEZE模式]
[原因]
ANC因机械的干涉而不能打开的情况。 ($6002)
ANC因机械的干涉而不能关闭的情况。 ($6003)
ANC的传感器位置不正确时。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
如果有机械的干涉，去除此干涉。
在 Diagnosis 的 I/O，确认 ANC 的 Shutter 动作是否正常，或感应传感器。边手
动操作进行确认。要手动操作请在 ANC 菜单中点击<Shutter Open/Close>。
确认传感器的位置。
$6004 XY没有移动到吸嘴的PUT位置。[FREEZE模式]
3
2
3
