MMI 错误码（ Err or Code ）和问题解决 1-37 [ 措施 方法 ] 按 “STOP” 按钮 关闭蜂鸣器。 按 “RESET” 按钮把设 备转换成 “IDLE” 方式 用手确认该 Head 上有没有吸嘴。 相应的磁头上实际不存在吸嘴，但 ANC 菜单的对话框中设置为相应磁头上已贴 装吸嘴，那么确认 ‘No real motion(Manual)’ 后选择有错误发生磁头序号标识的 吸嘴所在的槽，再点击 &l…
Samsung Component Placer SM320 Troubleshooting Guide
1-36
确认在PCB Edit的Part指定的吸嘴 (Nozzle1, Nozzle2)是否实际存在于ANC Hol
e，或在一个循环可以使用的吸嘴的数量是否超过余量。
$600f 错误地吸嘴的长度。[FREEZE模式]
[原因]
吸嘴的长度设定为 0。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式

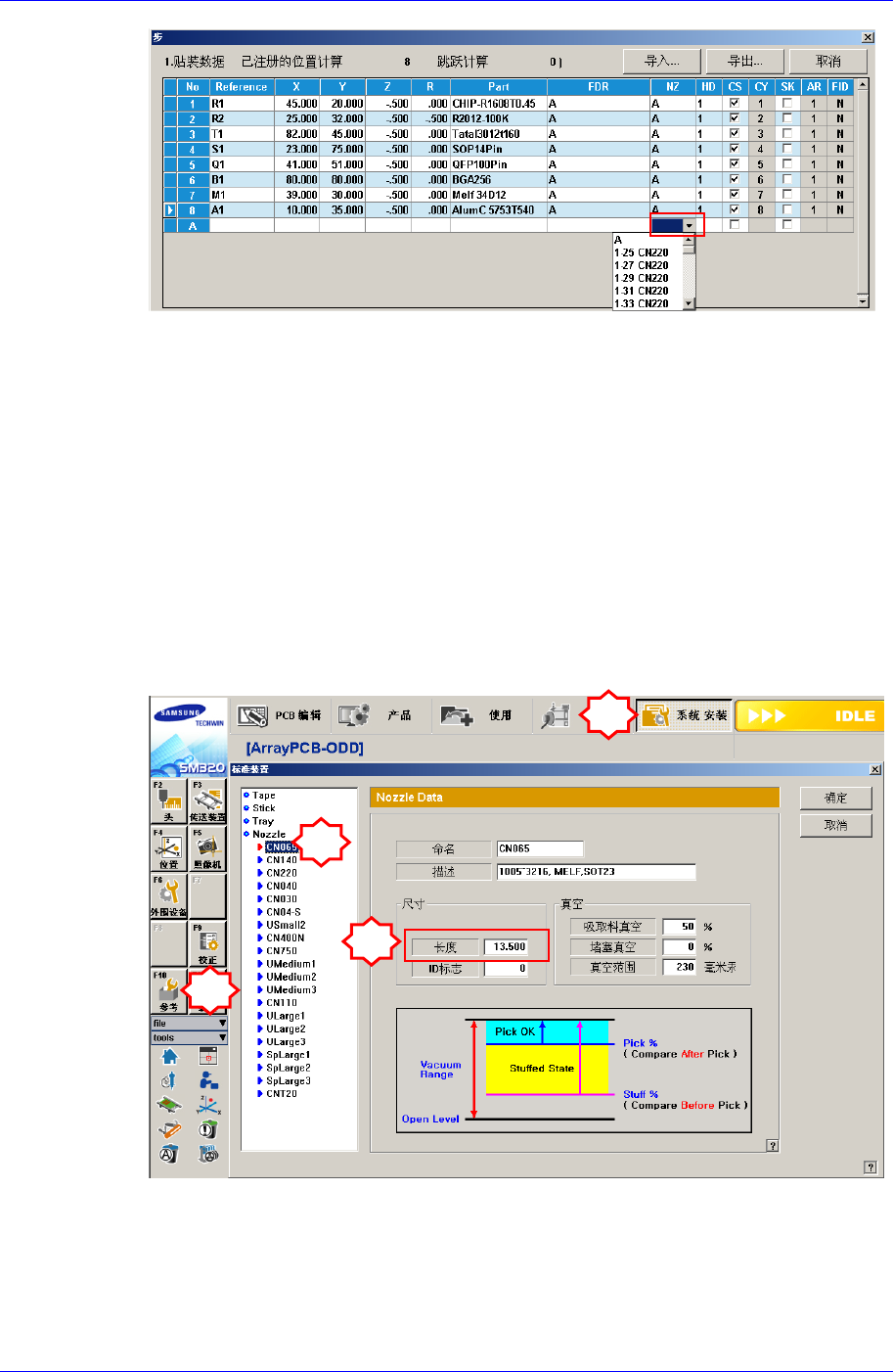

在 Sys. Setup 的 Device 选择吸嘴后，确认在 Length 是否正确地输入长度。
吸嘴的长度为13.5。(CP45FV时吸嘴长度: 9.4)
$6020 在Head $H没有吸嘴而不能PUT. [FREEZE模式]
[原因]
将要 PUT 吸嘴时，实际在 Head 上没有吸嘴的情况。
1
2
3
4
MMI
错误码（
Error Code
）和问题解决
1-37
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
用手确认该 Head 上有没有吸嘴。
相应的磁头上实际不存在吸嘴，但ANC菜单的对话框中设置为相应磁头上已贴
装吸嘴，那么确认‘No real motion(Manual)’后选择有错误发生磁头序号标识的
吸嘴所在的槽，再点击<Put>按钮重新进行ANC设定。
$6030 在Head $H上有吸嘴。但没有进行PUT. [FREEZE模式]
[原因]
吸嘴PUT动作后，未对准ANC槽的中心或因不适当的高度设定等无法进行吸嘴
ANC动作实际上磁头上存在吸嘴的情况或
未准确执行VISION吸嘴确认的情况。
[措施 方法]
按“STOP”按钮关闭蜂鸣器。
按“RESET”按钮把设备转换成“IDLE”方式
点击”READY”按钮给设备提供电源。

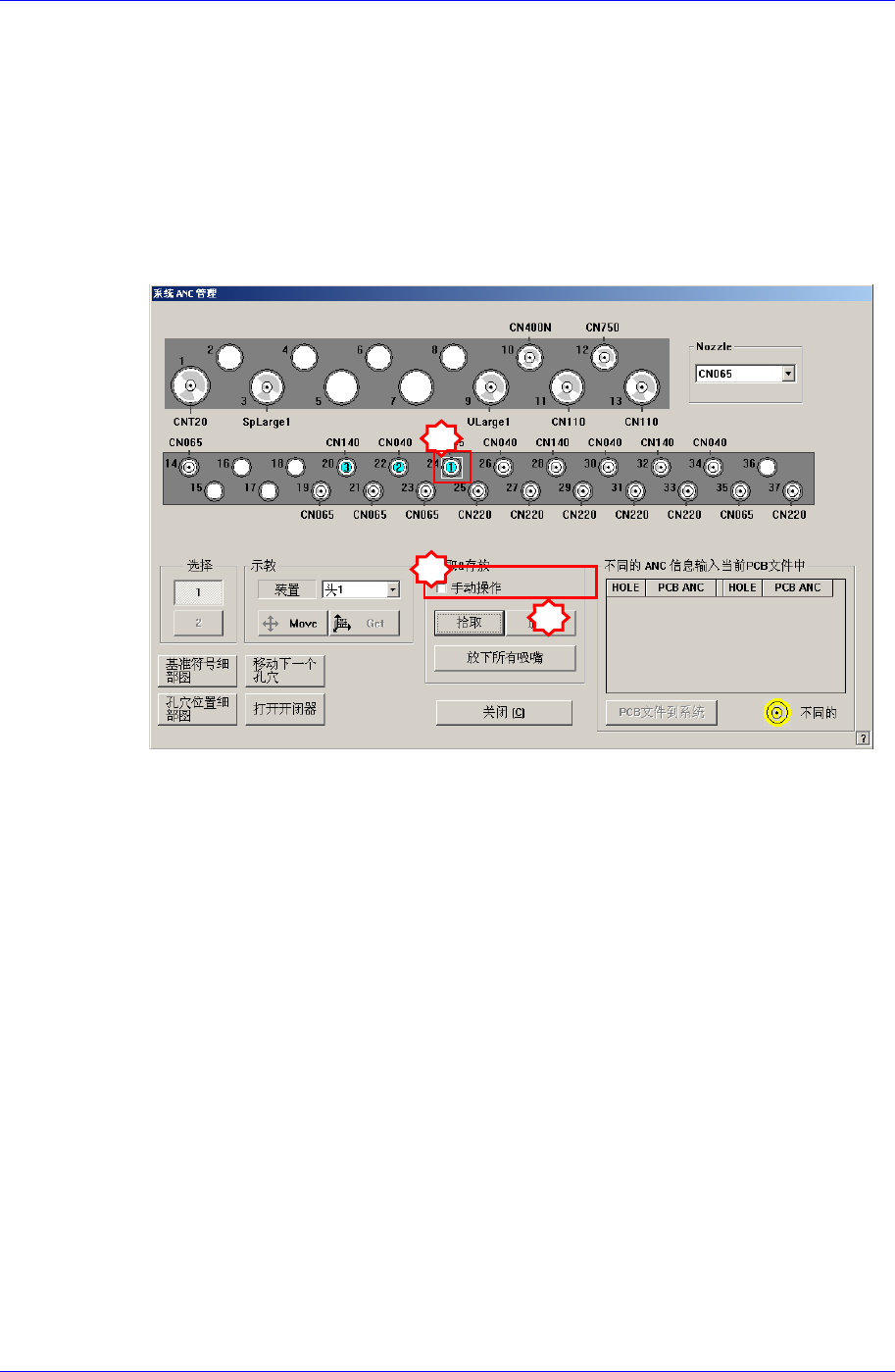

在ANC对话框点击‘Fiducial Mark Detail …’后移动到Fiducial Mark位置确认Fid
ucial Mark位置是否准确设置。如果位置设置错误请重新进行示教。有关示教
的详细事项请参照Administrator’s Guide的 “14.1 Fiducial Mark Teaching”部分
。
2
1
3
Samsung Component Placer SM320 Troubleshooting Guide
1-38
首先点击

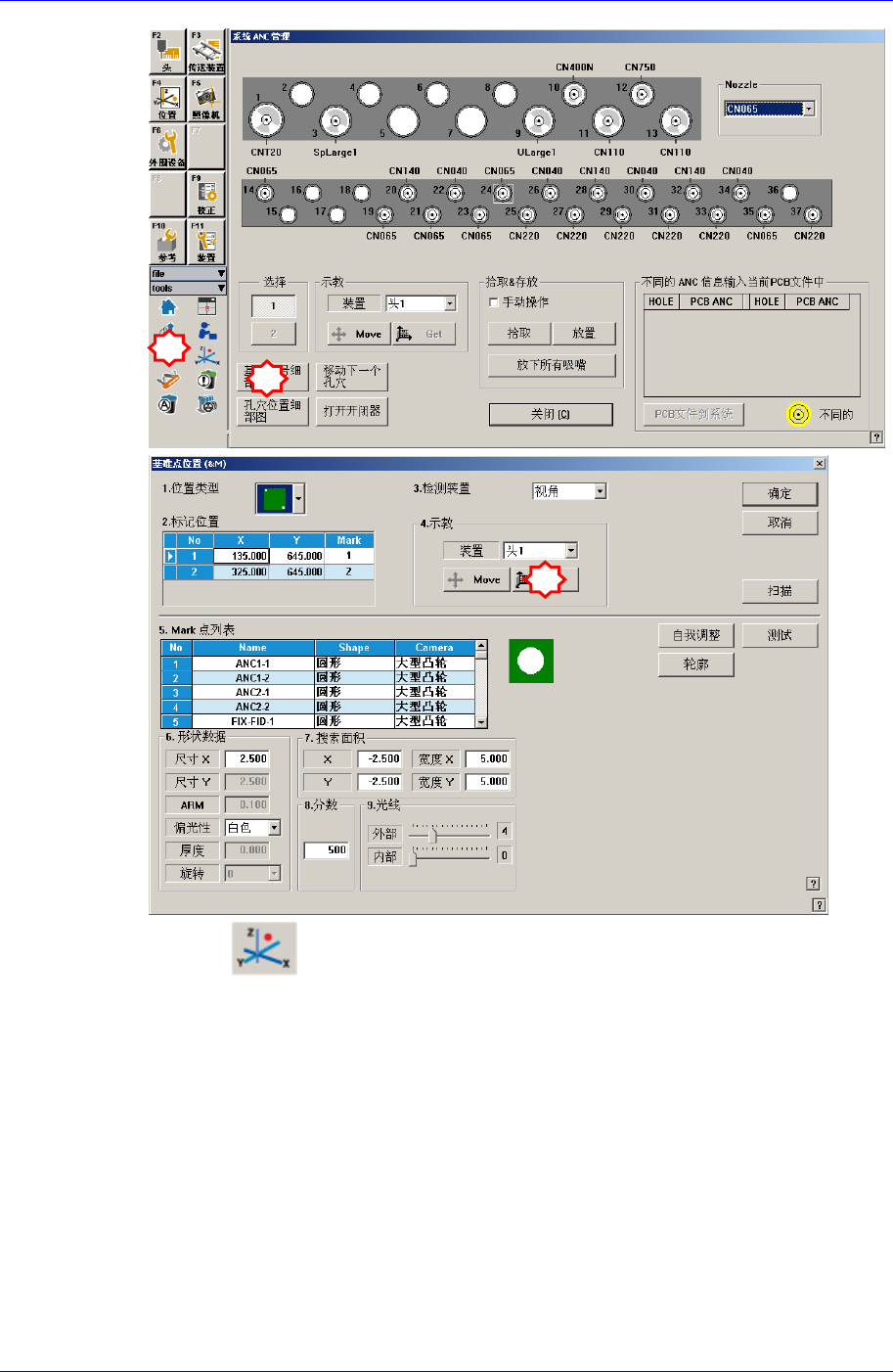

按钮执行“Position”对话框，在ANC菜单点击‘Hole Position Det
ail …’后，为确认槽坐标是否准确选择错误发生的ANC槽，确认要移动的设备
是否选择为“Fid Cam”。还有点击<Move>按钮移动到相应ANC槽位置确认槽的
中心是否与设置的位置一致。另外，利用示教框手动下降Z轴确认ANC槽坐标
的Z值是否准确。
2
1
3
