Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 1 21 1G5631 BLOCK 1 301 1G00065-001 2 21 1D9826 PLA TE 1 301 1G00065-002 3 216F0867 PIN_GUIDE 6 301 1G00065-003 4 222A0072 BUSH_BEARING 6 301 1G00065-004 5 222N0067 SPRING…
Fig. I1-1
ノズルストッカ交換部
Nozzle Stocker Changing Section
1007-001
2
6
5
7
9
9
3
3
4
1
8
8
4
5
Fig. I1
中異形ノズルストッカ部
MIDDLE SIZE ODD-SHAPED NOZZLE SECTION
UNIT-8
Fig. I1
STOCKER
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1 211G5631 BLOCK 1 3011G00065-001
2 211D9826 PLATE 1
3011G00065-002
3 216F0867 PIN_GUIDE 6
3011G00065-003
4 222A0072 BUSH_BEARING 6
3011G00065-004
5 222N0067 SPRING_TENSION 2
3011G00065-005
6 226J1891 MAGNET 1
3011G00065-006
7 221CA002 SET_SCREW 6
SET M3L6 3011G00065-007
8 221DA002 MACHINE_SCREW 2
PAN M2L6 3011G00065-008
9 221FA002 NUT_HEX 2
M2 3011G00065-009
SIGMA-G5SA
SIGMA-G5SB
SIGMA-G5SC
SIGMA-G5SD
Fig. I1
1104-002
Fig. I1-1
UNIT-8
Fig. I1
STOCKER

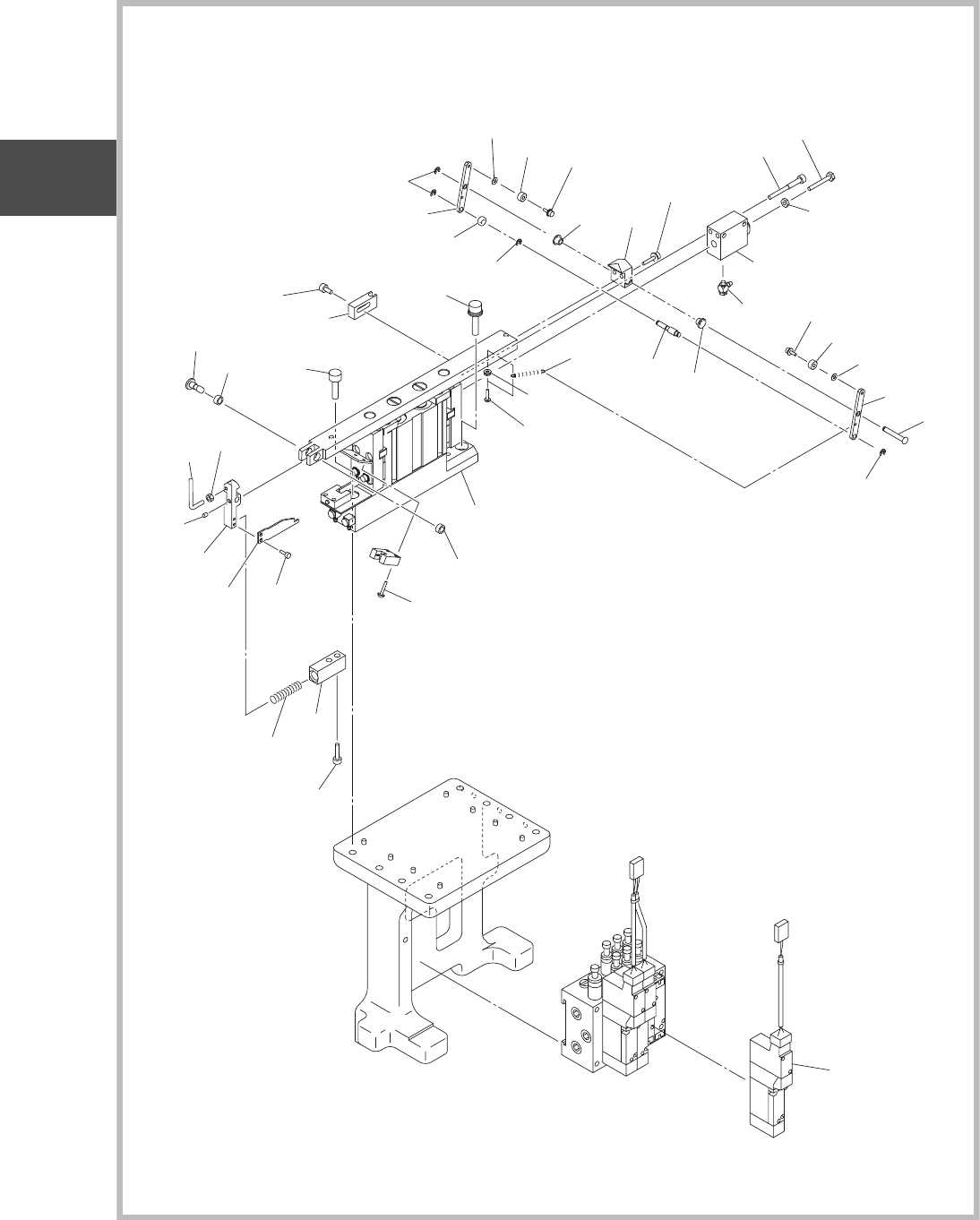

Fig. I1-2
ノズルストッカ駆動部
Nozzle Stocker Driving Section
1007-001
113
112
112
123
123
122
122
111
124
115
128
114
129
125
121
120
130
119
116
118
126
126
117
127
127
127
136
137
135
141
146
142
142
138
139
140
145
133
142
105
104
147
133
142
145
143
133
134
144
143
148
145
133
142
103
B0920
B0918
B0922
Y0937
Fig. I1
中異形ノズルストッカ部
MIDDLE SIZE ODD-SHAPED NOZZLE SECTION
UNIT-8
Fig. I1
STOCKER
