2 6 Nozzle Changer FNC (Op.) Nozzle KGR-101007 9 8 7 6 5 14 13 12 11 10 1 2 3 4 1ch 2ch 4ch 3ch 5 6 7 8 13 14 15 16 9 10 11 12 5ch 17 18 2 3 4 1 15 16 17 18 4 5 6 5 6 7 8 9 13 14 9 10 26 28 27 1 1 4 2 1 17 16 17 19 15 18…

100%1 / 32
1
6

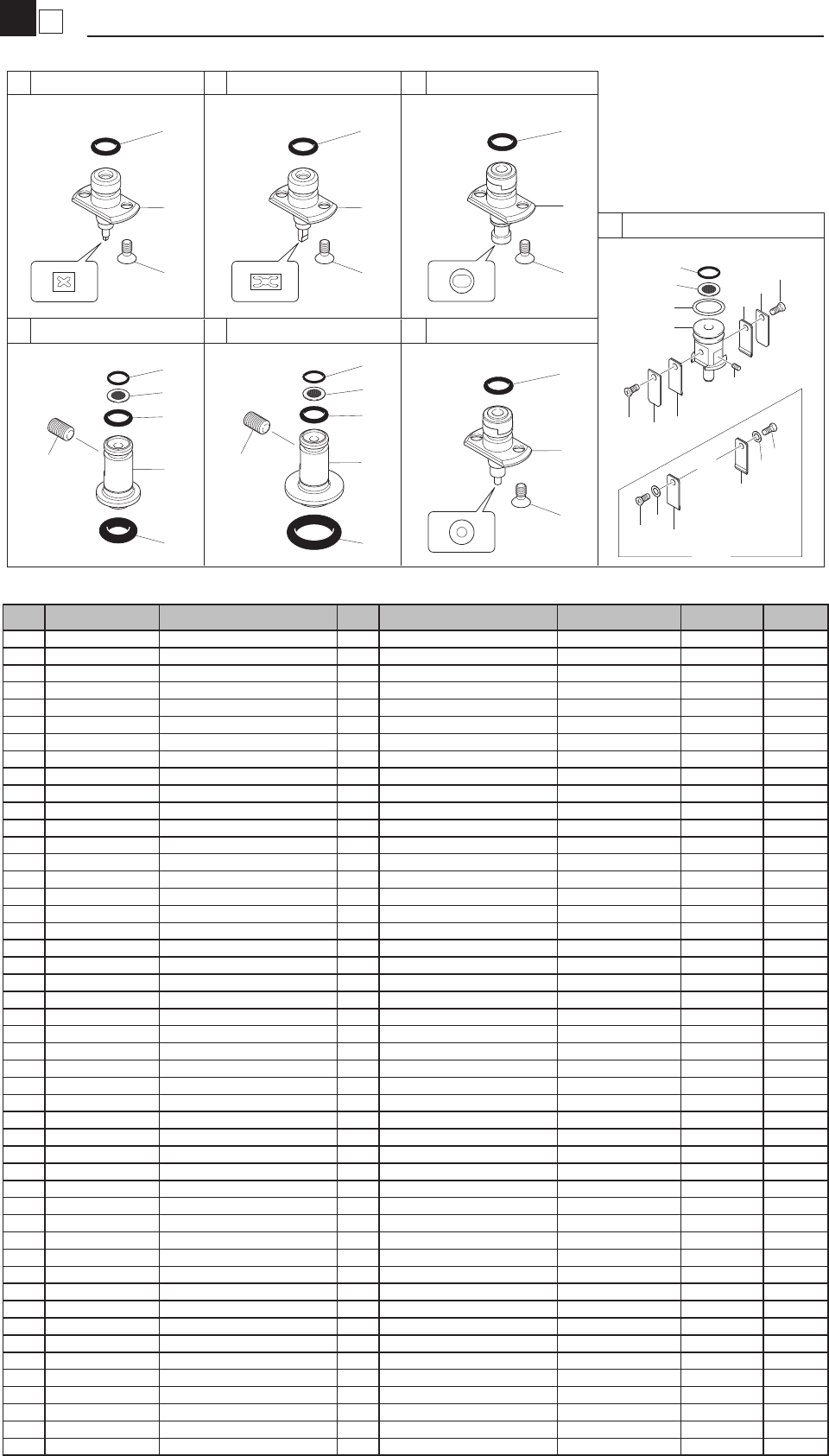

Nozzle
Nozzle
KGR-1103
33
32
36
35
34
37
34
36
35
36
35
34
34
36
35
OLD
2
3
4
NOZZLE 221F ASSY
1
NOZZLE 222F ASSY
5
NOZZLE 223F ASSY
9
13 20 27
31
NOZZLE 224F ASSY NOZZLE 225F ASSY NOZZLE 229F ASSY
NOZZLE HOLDER
14
16
18
19
17
15
21
23
25
26
24
22
6
7
8
10
11
12
28
29
30
39
38
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGR-M71N1-A0X NOZZLE 221F ASSY. 3
2 KGR-M71N1-B0X NOZZLE 221F SUB ASSY 1
3 KV7-M71M6-01X SCREW,NOZZLE 6
3-1 90990-09J004 SCREW,FLAT HEAD 6 (2007/11/9) MD00082 OK
4 90200-02J038 O-RING 5
5 KGR-M71N2-A0X NOZZLE 222F ASSY. 1
6 KGR-M71N2-B0X NOZZLE 222F SUB ASSY 1
7 KV7-M71M6-01X SCREW, NOZZLE 6
7-1 90990-09J004 SCREW,FLAT HEAD 6 (2007/11/9) MD00082 OK
8 90200-02J038 O-RING 5
9 KGR-M71N3-A1X NOZZLE 223F ASSY. 3
10 KGR-M71N3-B1X NOZZLE 223F SUB ASSY 1
11 KV7-M71M6-01X SCREW, NOZZLE 6
12 90200-02J038 O-RING 5
13 KGR-M71N4-A0X NOZZLE 224F ASSY. 3
14 KGR-M71N4-00X BODY, NOZZLE 4 1
15 90990-17J013 O-RING 5
15-1 90990-17J081 O-RING 5 (2015/4/27) MM30191 OK
16 90200-02J038 O-RING 5
17 92A08-03305 SCREW, SET 3
18 90990-17J027 O-RING 3
19 KGR-M71M4-00X PLATE, MESH 3
20 KGR-M71N5-A0X NOZZLE 225F ASSY. 3
21 KGR-M71N5-00X BODY, NOZZLE 5 1
22 90990-17J014 O-RING 5
22-1 90990-17J082 O-RING 5 (2015/4/27) MM30191 OK
23 90200-02J038 O-RING 5
24 92A08-03305 SCREW, SET 3
25 90990-17J027
O-RING 3
26 KGR-M71M4-00X PLATE, MESH 3
27 KGR-M71N9-A0X NOZZLE 229F ASSY. 1
28 KGR-M71N9-B0X NOZZLE 229F SUB ASSY 1
29 KV7-M71M6-01X SCREW, NOZZLE 6
30 90200-02J038 O-RING 5
31 KGR-M71M0-A0X NOZZLE HOLDER ASSY. 2
31-1 KGR-M71M0-A1X NOZZLE HOLDER ASSY. 1 2007/8/9 MD60046 OK
32 KGR-M71M0-00X HOLDER NOZZLE SP 1
33 90200-02J065 O-RING 5
34 KG7-M7137-A0X LEAF SPRING 2
34-1 KGR-M71M3-00X LEAF SPRING 2 2007/8/9 MD60046 NG
35 KG7-M7169-00X SCREW 2
35-1 90990-08J002 SCREW,PAN HEAD 2 2007/8/9 MD60046 NG
35-2 90990-08J016 SCREW,PAN HEAD 4 (2007/10/24) MD00080 OK
36 90990-28J002 WASHER, PLAIN 2
36-1 KGS-M714W-03X PLATE,SPRING 2 2007/8/9 MD60046 NG
37 92A08-03303 SET SCREW M3X3 3
38 90990-17J027 O-RING 3
39 KGR-M71M4-00X PLATE,MESH 3
2
6

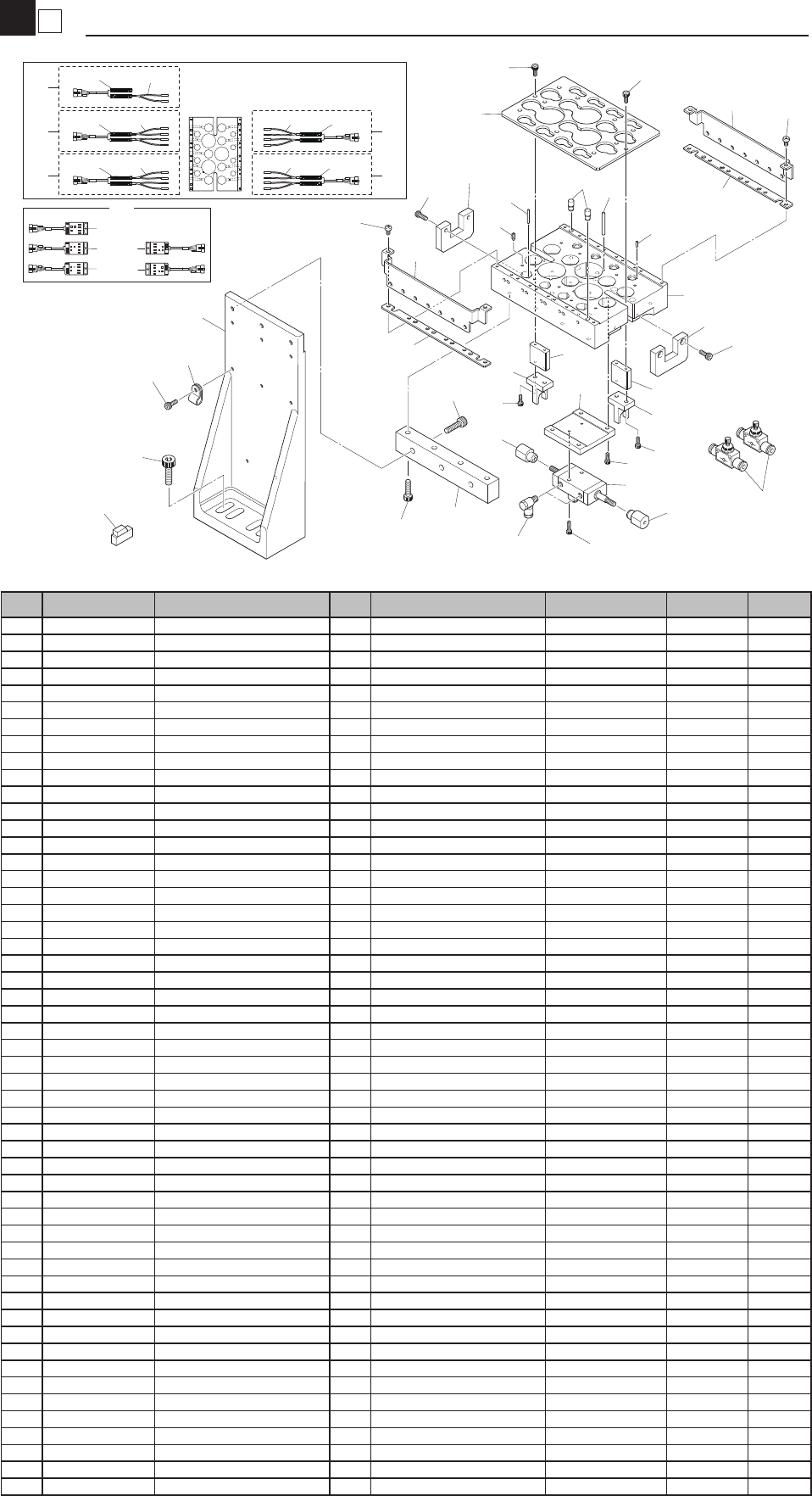

Nozzle Changer FNC (Op.)
Nozzle
KGR-101007
9
8
7
6
5
14
13
12
11
10
1
2
3
4
1ch
2ch
4ch
3ch
5
6
7
8
13
14
15
16
9
10
11
12
5ch
17
18
2
3
4
115
16
17
18
4
5
6
5
6
7
8
9
13
14
9
10
26
28
27
11
4
2
1
17
16
17
19
15
18
23
17
25
17
21
17
22
24
20
41
3
12
3
29
30
31
36
32
32
33
33
33
34
34
35
37
38
39
42
40
40
16
19
23
25
21
OLD
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 KGR-M9651-00X HOLDER, ANC 1
2 KGR-M9652-00X PLATE, CLAMP 1
3 KGR-M9603-00X NUT, CLAMP 2
4 KV7-M9604-00X STOPPER, CLAMP 2
5 KV7-M9605-00X SLIDE, CLAMP 2
6 KGR-M9606-00X SLIDE BLOCK 2
7 KV7-M9607-00X PLATE, CYLINDER 1
8 KGR-M9653-00X BRACKET 1 1
9 KGR-M9654-00X PLATE, GUIDE 2
10
KGR-M9655-00X PIN, MARK
2
11 KGR-M9611-00X BRACKET, ANC. 1
12 KGR-M9612-00X AIR CYLINDER ASSY 1
13 KGR-M965A-00X COVER 1, SENSOR 1
14 KGR-M965B-00X COVER 2, SENSOR 1
15 KGS-M655A-A0X SENSOR, 1-1 1
15-1 KGS-M655A-A1X SENSOR, 1-1 (2014/3/17) MK80074 OK
16 KGS-M655A-10X SWITCH, OPT. ASSY. 1 NOZZLE 1 600mm
16-1 KGS-M655A-11X SWITCH, OPT. ASSY. (2014/3/17) MK80074 OK
17 KGS-M655B-00X FIBER 4
18 KGS-M655A-B0X SENSOR, 1-1 1
18-1 KGS-M655A-B1X SENSOR, 1-1 (2014/3/17) MK80074 OK
19 KGS-M655A-20X SWITCH, OPT. ASSY. 1 NOZZLE 2 600mm
19-1 KGS-M655A-21X SWITCH, OPT. ASSY. (2014/3/17) MK80074 OK
20 KGS-M655A-C0X SENSOR, 1-1 1
20-1 KGS-M655A-C1X SENSOR, 1-1 (2014/3/17) MK80074 OK
21 KGS-M655A-30X SWITCH, OPT. ASSY. 1 NOZZLE 3 600mm
21-1 KGS-M655A-31X SWITCH, OPT. ASSY. (2014/3/17) MK80074 OK
22 KGS-M655A-D0X SENSOR, 1-1 1
22-1 KGS-M655A-D1X SENSOR, 1-1 (2014/3/17) MK80074 OK
23 KGS-M655A-40X SWITCH, OPT.ASSY. 1 NOZZLE 4 600mm
23-1 KGS-M655A-41X SWITCH, OPT.ASSY. (2014/3/17) MK80074 OK
24 KGR-M655A-E0X SENSOR, 1-1 1
24-1 KGR-M655A-E1X SENSOR, 1-1 (2014/3/17) MK80074 OK
25 KGS-M655A-50X SWITCH, OPT. ASSY. 1 NOZZLE 5 600mm
25-1 KGS-M655A-51X SWITCH, OPT. ASSY. (2014/3/17) MK80074 OK
26 90990-19J011 NEEDLE PIN 6
27 90990-19J007 NEEDLE PIN 22
28 90990-19J004 NEEDLE PIN 8
29 $SL4-M5 JOINT 2
30 $SSU4 SPEED CONTROLLER 2
31 $NK-4N NYLON CLIP 6
32 91317-03006 BOLT HEX. SOCKET HEAD 4
33 91317-03008 BOLT HEX. SOCKET HEAD 8
34 91317-03010 BOLT HEX. SOCKET HEAD 4
35 91317-03014 BOLT HEX. SOCKET HEAD 2
36 91317-04008 BOLT HEX. SOCKET HEAD 6
37 91317-04020 BOLT HEX. SOCKET HEAD 4
38 91317-05016 BOLT HEX. SOCKET HEAD 3
39 91317-06020 BOLT HEX. SOCKET HEAD 2
40 98907-03005 SCREW BINDING HEAD 12
41 90990-02J007 SET, SCREW 18
42 KG2-M8582-40X VALVE 1
1
7
Push-Up (Single)
Conveyor Unit
KGR-081113
43
24
20
19
37
30
35
26
25
27 Fig C
18
16
14
30
17
15
32
40
38
22
12
13
5
30
44
11
7
8
34
6
2
3
4
31
33
39
1
29
9
10
33
23
38
41
21
36
32
12
13
30
12
11
7
8
34
6
9
OLD
42
28 Fig D
27 Fig A
28 Fig E
27 Fig B
42
OLD
OLD
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 90K63-331512 AC SERVO MOTOR 1
2 KGS-M9219-01X BRKT.,MOTOR 1
2-1 KGS-M9219-02X BRKT.,MOTOR 1 (2005/12/19) MBY0103 OK
3 KV7-M9205-01X PULLEY 1:P22-3GT 1
4 KV7-M9206-00X WASHER 1
4-1 90990-28J076 WASHER 1 (2007/12/18) MDX0125 OK
5 KGS-M9220-00X BELT(330-3GT-15) 1
6 KGS-M9211-00X HOUSING,BRG. 1
7 KGS-M9223-00X PLATE,BRG. 1
8 KGJ-M3218-00X BEARING 1
8-1 90990-25J008 BEARING 1 (2007/12/4) MDX0031 OK
8-2 90990-26J015 BEARING 1 (2008/4/24) ME40191 OK
9 KGS-M9213-00X HOUSING,NUT 1
9-1 KGS-M9213-01X HOUSING,NUT 1 2006/3/27 MB00052 NG
10 KGS-M9216-00X BALL SCREW 1
11 KGS-M9212-01X COLLAR 1
11-1 KGS-M9212-02X COLLAR 1 2006/3/27 MB00052 NG
11-2 90990-41J024 COLLAR 1 (2008/4/15) ME20075 OK
12 KGS-M9214-00X FRANGE 2
12-1 KGS-M9214-00X FRANGE 1 2006/3/27 MB00052 NG
13 KGS-M9215-00X PULLEY:P60-3GT 1
13-1 KGS-M9215-01X PULLEY:P60-3GT 1 2006/3/27 MB00052 NG
14 KV7-M9215-00X JOINT 1
15 KV7-M9217-00X FLANGE 1
16 KGS-M9224-00X SPRING 1
17 KV7-M921C-00X ROLLER 1
18 KGS-M9201-A0X DRIVE UNIT ASSY. 1
19 KGS-M9217-00X BALL BUSH & SHAFT 3
20 KGS-M9221-00X DAMPER 3
21 KGS-M920E-00X BRACKET,SENSOR 1
22 KGS-M920D-01X DOG 1
23 KGS-M921G-00X SENSOR,ORG.1 1
24 KGS-M920C-01X STAY 1
25 KGA-M921T-00X BOLT 4
26 95604-10100 NUT U 4
26-1 95602-10100 NUT U 4 (2006/1/10) MBY0154 OK
27 KGS-M920A-00X PLATE 1(440) 1 Fig A
27-1 KGS-M920A-01X PLATE 1(440) 1 Fig B (2004/11/2) MAX0007 OK
27-2 KGS-M920A-02X PLATE 1(440) 1 Fig C (2005/12/14) MBY0073 OK
28 KGS-M920B-00X PLATE 2(440) 1 Fig D
28-1 KGS-M920B-01X PLATE 2(440) 1 Fig E (2004/11/2) MAX0007 NG
28-2 Delete (2005/12/14) MBY0073
29 91317-04008 BOLT HEX.SOCKET HEAD 4 M4X8
30 91317-04010 BOLT HEX.SOCKET HEAD 14 M4X10
31 91317-04012 BOLT HEX.SOCKET HEAD 1 M4X12
32 91317-04030 BOLT HEX.SOCKET HEAD 4 M4X30
32-1 91317-04025 BOLT HEX.SOCKET HEAD 4 M4X25
33 91317-05014 BOLT HEX.SOCKET HEAD 8 M5X14
34 91317-05020 BOLT HEX.SOCKET HEAD 4 M5X20
35 91317-05018 BOLT HEX.SOCKET HEAD 4 M5X18
36 91317-05010 BOLT HEX.SOCKET HEAD 4 M5X10
37 91317-04016 BOLT HEX.SOCKET HEAD 12 M4X16
38 91317-04006 BOLT HEX.SOCKET HEAD 4 M4X6
39 92907-05200 WASHER PLAIN 4 M5 WASHER
40 92A08-03306 SCREW,SET 1 M3X6 SCREW,SET
41 92907-04200 WASHER PLAIN 2 M4 WASHER
42 91314-03006 BOLT HEX.SOCKET HEAD 9 M3X6
42-1 Delete (2005/12/14) MBY0073
43 KV7-M921D-10X PUSH UP PIN UNIT 9
44 KGS-M9214-10X FRANGE 1 (2005/10/19) MB00052
