第 2 部 功能详解篇 第 13 章 选项组件 13 - 19 13 -1- 7 MBF -L （圆型供料器 3L ） 在 XY 轴或 H ead 正在动作时进行更 换，圆型供料 器可能会接触到 动作中的元 件，伤及人身或 损坏装置。 XY 轴和 Head 正在动作时，请绝 对不要更换圆 型供料器。 请务必打开安全 护罩后再更换。 有的供料器 安装时安全罩和 供料器之间会 出现开口部。为 防止人身事故 ，请 勿将手伸进开口 部。 注意 …
第 2 部 功能详解篇 第 13 章 选项组件
13-18
(2)
拆卸步骤
注意
气管在被拔下的瞬间，由于压力会猛烈跳动。请在抓牢的状态下拔出，以防受
伤。拔下时要按顺序操作，防止跳动。
注意
在主机运行过程中，请勿进行本装置的安装、拆卸。
1) 从主机拔下气管。
2) 从主机拔下电源线。
3) 单手抓住装置的手把，另一只手将紧固把向身边拉，在保持锁紧支架解除的状态下，将装置
向面前滑动拉出。
第 2 部 功能详解篇 第 13 章 选项组件
13-19
13-1-7 MBF-L（圆型供料器 3L）
在 XY 轴或 Head 正在动作时进行更换，圆型供料器可能会接触到动作中的元
件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换圆型供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请
勿将手伸进开口部。
注意
为了防止受伤及装置损伤，安装圆型供料器时，请在确认主机完全处于静止
之后再进行。而且，为了避免正在操作人以外的人错误操作，造成意外启动，
请充分小心谨慎地操作。
注意
请不要在本装置上部放置物品。
而且，安装在主机的状态下，请不要加载负荷。
注意
请确认 MBF-L 是否正确安装在定位单元上。
注意
为了防止受伤及装置损伤，请根据安装步骤执行安装及取下。
注意
对于统一更换台车规格，在安装了 MBF-L 的状态下，使台架单元上下移动，
可能会造成 MBF-L 或主机破损，或导致人员受伤，所以在安装状态下，请绝
对不要执行台架开关的操作。
危险

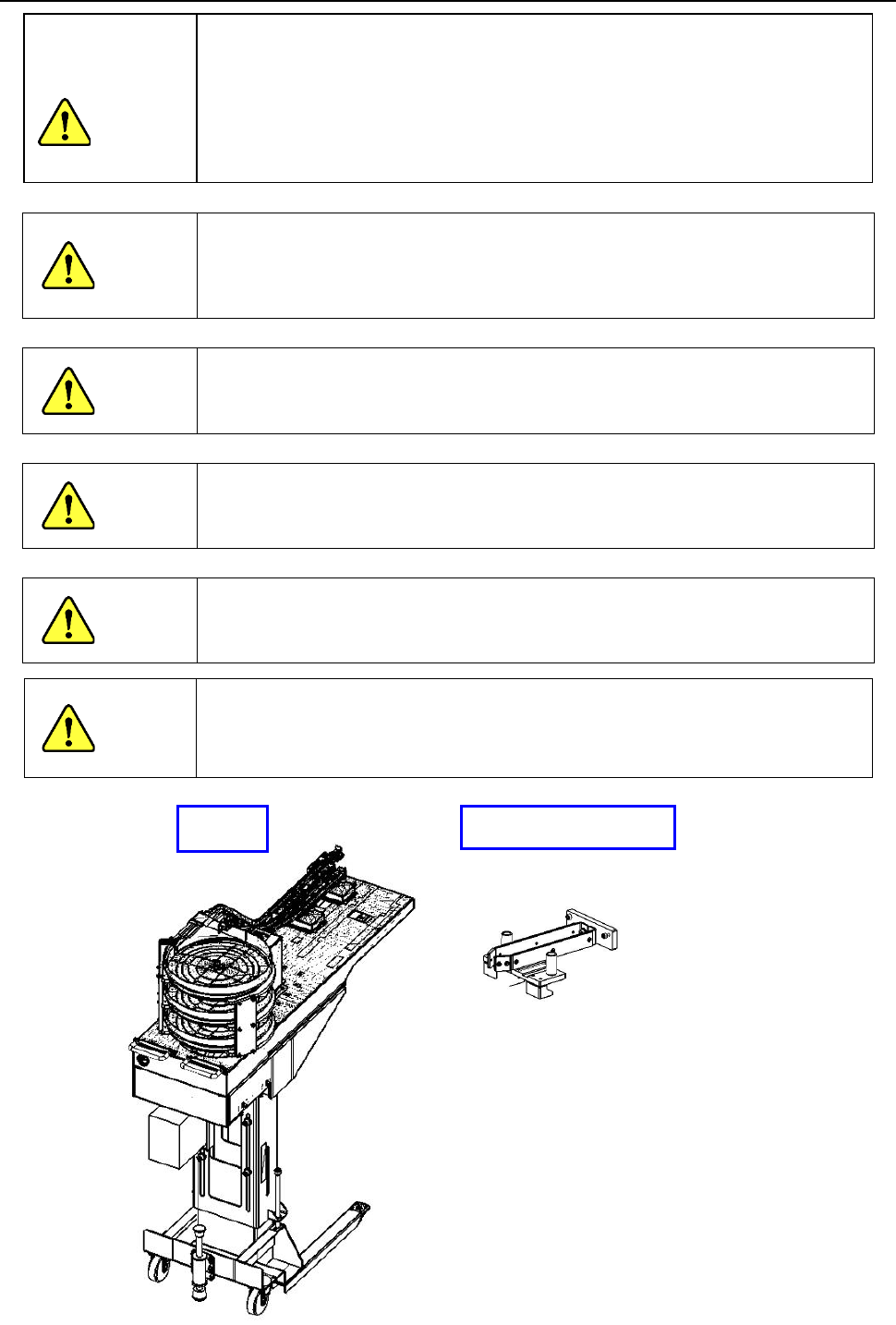

定位单元 MBF-L
第 2 部 功能详解篇 第 13 章 选项组件
13-20
(2) 安装步骤
※ 对于统一更换台车规格，需要台架在升起的状态，将统一更换台车安装在主机上。
※ 用于安装 MBF-L 的统一更换台车，需是对应圆型供料器的统一更换台车。未对应的统一更换
台车，没有用于安装定位单元的钻孔，并且也没有安装连接器托架，所以无法使用。
※ 将 MBF-L 安装在主机上时，需要先将定位单元安装在主机台架上。
1) 可以在台架的左右 2 处安装 MBF-L。
统一更换台车规格时，需要将安装统一更换台车的圆型供料器一侧的 FS_PLATE 取下。取下
时使用六角扳手。
※ 不使用带台车圆型供料器，而使用其他供料器类时，请安装上 FS_PLATE。
主机为统一更换台车规格时，要先将统一更换台车安装在主机上。安装方法请参考『13-4 统一更
换台车』的『（ 1）安装步骤』的『（ 2）～（6）』。
对应带台车圆型供料器
统一更换台车
连接器托架
定位单元固定用钻孔
螺丝 M4
左侧 4 处
右侧 3 处
FS_PLATE_L
FSPLATER
