第 2 部 功能详解篇 第 13 章 选项组件 13 - 25 7) 确认 主机 的『 Ban k Connector Power 』开关 为 OFF 。 如果为 ON ，请 旋至 OFF 。 接下来，将 MBF -L 的 连接器、 压缩空气管道插入 主机 或 统一更换 台车 的连接器托架 。 注意 连接器请插入连接器托架的『 L 』侧。 错误插入连接 器，可 能使圆型供料器 发生非 正常 动作。 所以 在插入圆型 供料 器的 连接器时…
第 2 部 功能详解篇 第 13 章 选项组件
13-24
5) 接下来，使带台车的圆型供料器沿着定位单元的导块缓慢插入，直到 2 处 U 字金属片顶住定
位单元的支柱处。
6) 之后将止动器向下按压至地面，固定带台车圆型供料器。
请确认带台车的圆型供料器安装稳当，无高低缝隙，与台架直立安装。
※ 安装 MBF-L 之后，请不要执行台架的上下操作。
※ 如果降低台架，请将 MBF-L 从主机上拉出一次，在确认完全拔出到装置外之后，使台架
升高，再次按照上述 5）的步骤重新设置。
上截面图
支柱
导块
止动器
U
字形金属片
第 2 部 功能详解篇 第 13 章 选项组件
13-25
7) 确认主机的『Bank Connector Power』开关为 OFF。如果为 ON，请旋至 OFF。
接下来，将 MBF-L 的连接器、压缩空气管道插入主机或统一更换台车的连接器托架。
注意
连接器请插入连接器托架的『L』侧。
错误插入连接器，可能使圆型供料器发生非正常动作。所以在插入圆型供料
器的连接器时，请十分小心。
注意
在『Bank Connector Power』开关为 ON 的状态下，请不要插入拔下 MBF-L
的连接器。
确认在 OFF 侧
气管
确认标志
连接器
插到 L 侧
第 2 部 功能详解篇 第 13 章 选项组件
13-26

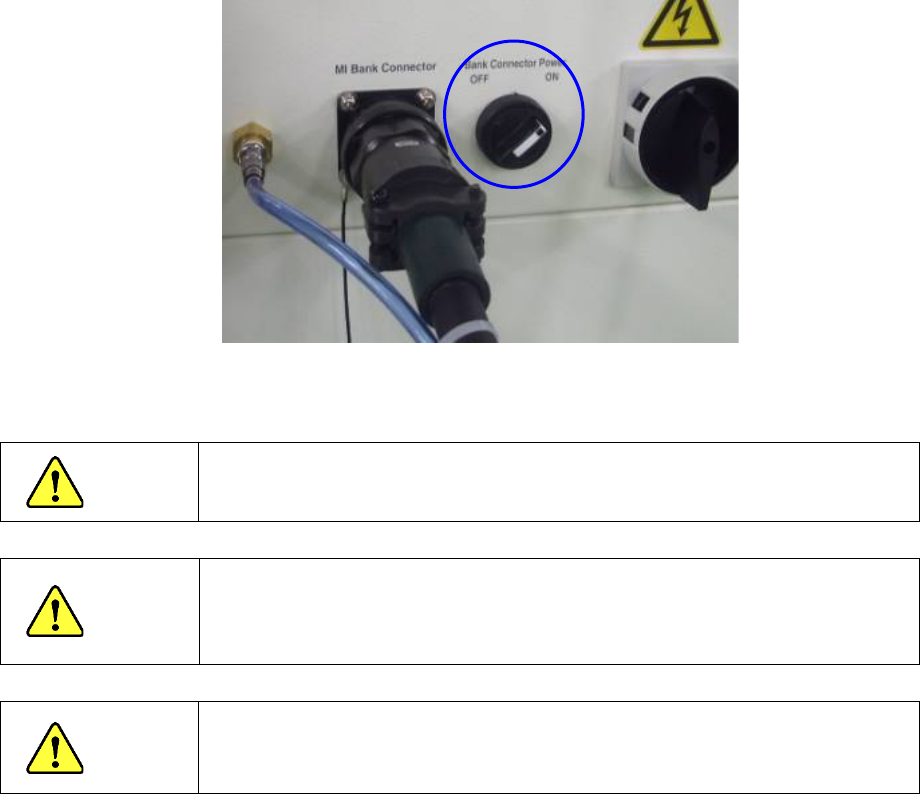

8) 使主机的『Bank Connector Power』开关为 ON。
经过上述步骤，设置结束。
9) 将 MBF-L 从装置上取下时，请按照相反的步骤操作。
注意
在『Bank Connector Power』开 关 为 ON 的状态下，请不要插入拔下 MBF-L
连接器。
注意
取下统一更换台车时，请先将 MBF-L 完全拔出到装置外之后，再执行取下操
作。请不要在安装 MBF-L 的状态下，执行台架的上下操作。
注意
取下 MBF-L 时，请缓慢谨慎地操作。
取下时速度过猛，可能造成装置破损、造成人身受伤，所以请十分小心。
