第 1 部 基本篇 第 1 章 装置概要 1- 82 操作面板操作方向 从前侧操作中 操作面板操作方向 从后侧操作中 未处于循环暂停 处于循环暂停 中 圆型供料器设置 （ L ）（ R ） ON 圆型供料器设置 （ L ）传感 器 OFF （ R ）传感 器 OFF 此外，点击简易事项 显示领域， 则切换显示设备状 况和显示压力值，可 参考空气压力。 压力值显示 图标 含义 Ai r Pre ssure 显示正压值。 （单位兆帕 ） V…
第 1 部 基本篇 第 1 章 装置概要
1-81
1-8-5 简易事件显示画面
按下命令按钮下面的简易事件显示图标，即可实时掌握事件。
可浏览的事件有：安全罩打开、台架下降、传送带悬浮、气压下降、操作面板操作方向。
设备状况显示
图标 意思 图标 意思
安全盖关闭状态
安全盖打开状态
台架上升状态
台架下降状态
安全盖打开发生时
（前面时）
传送带正常状态
传送带悬浮状态
安全盖打开发生时
（前面时）
气压正常状态
气压下降状态
前
后
第 1 部 基本篇 第 1 章 装置概要
1-82
操作面板操作方向
从前侧操作中
操作面板操作方向
从后侧操作中
未处于循环暂停
处于循环暂停中
圆型供料器设置
（L）（ R）ON
圆型供料器设置
（L）传感器 OFF
（R）传感器 OFF
此外，点击简易事项显示领域，则切换显示设备状况和显示压力值，可参考空气压力。
压力值显示
图标
含义
Air Pressure
显示正压值。 （单位兆帕）
Vacuum
显示负压值。 （单位千帕）
第 1 部 基本篇 第 1 章 装置概要
1-83
1-9 文件菜单的操作
以下对文件菜单的操作方法进行说明。
本节对「控制数据管理」以外的项目进行说明。
关于「控制数据管理」，请参见「14-2 控制数据管理」。

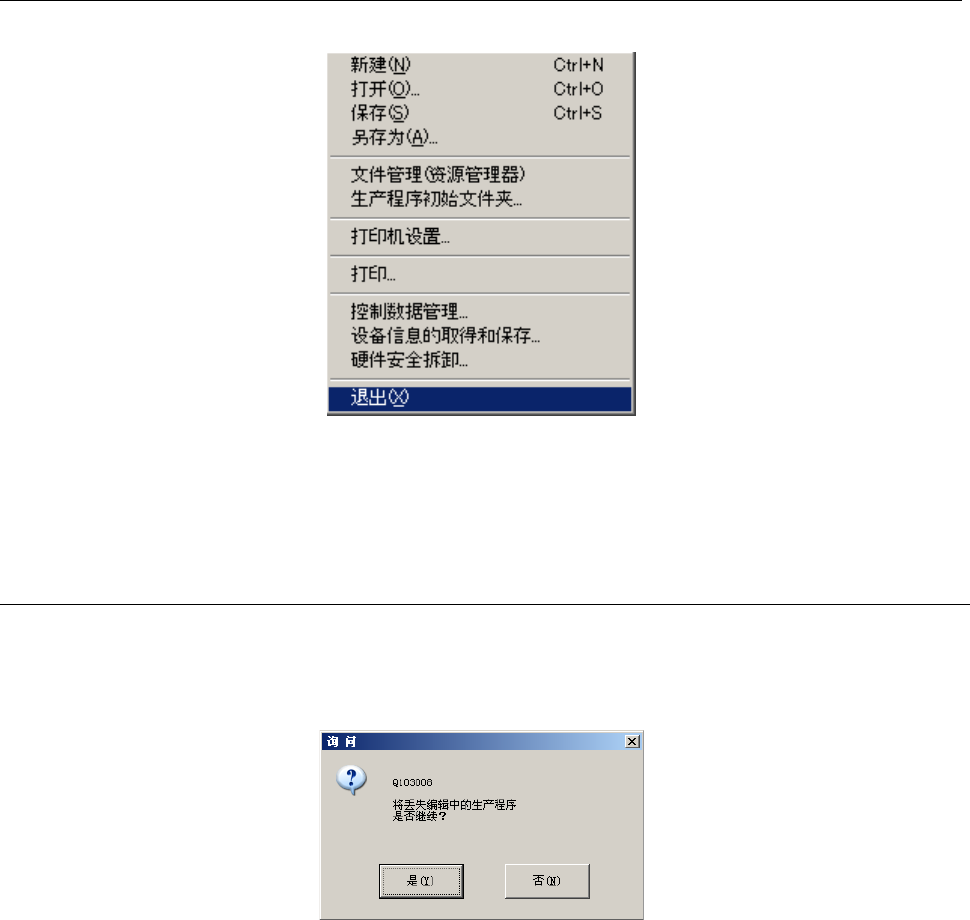

1-9-1 新建
新建文件时,请选择菜单栏中的「文件」/「新建」。
进行生产程序数据初始化。
如有未保存的生产程序,则显示确认信息。
在此,按下「
是」,则不保存文件而直接将其初始化。
按下「
否」, 则中止处理, 返回桌面。
