13-2 矩阵、托盘支架
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，危及人身
或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之间所有未
安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保证没有手或手指伸
入的间隙，确保安全。
(1) 多托盘支架
※装卸作业，务必先在装置主机上把供料器安装妥（台架上升状态）后，再进行操作。

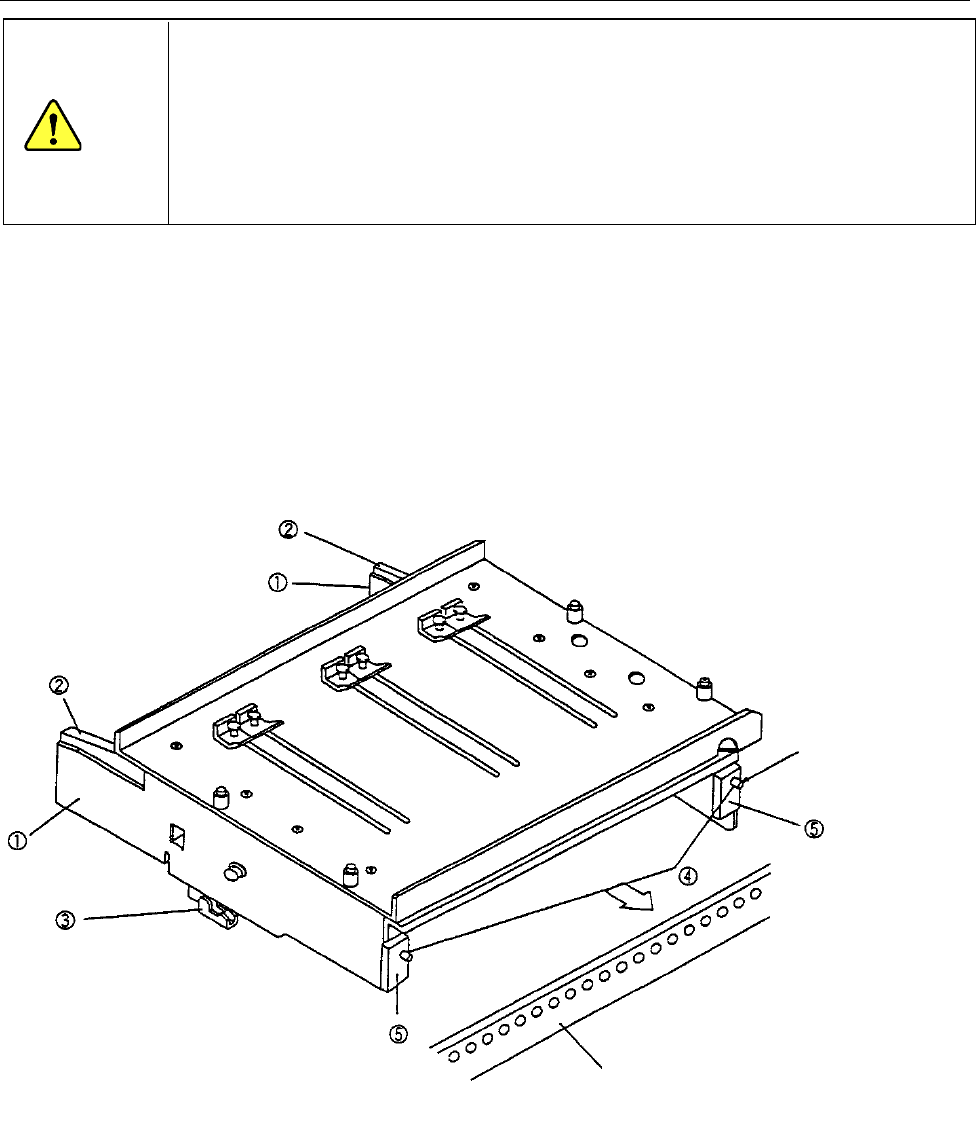

1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台架的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
基准销
固定板
注意
第 2 部 功能详解篇 第 13 章 选项组件
13-28
13-2-1 双托盘服务器（DTS）
关于详细的使用方法请参见 DTS 的『使用说明书』。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。

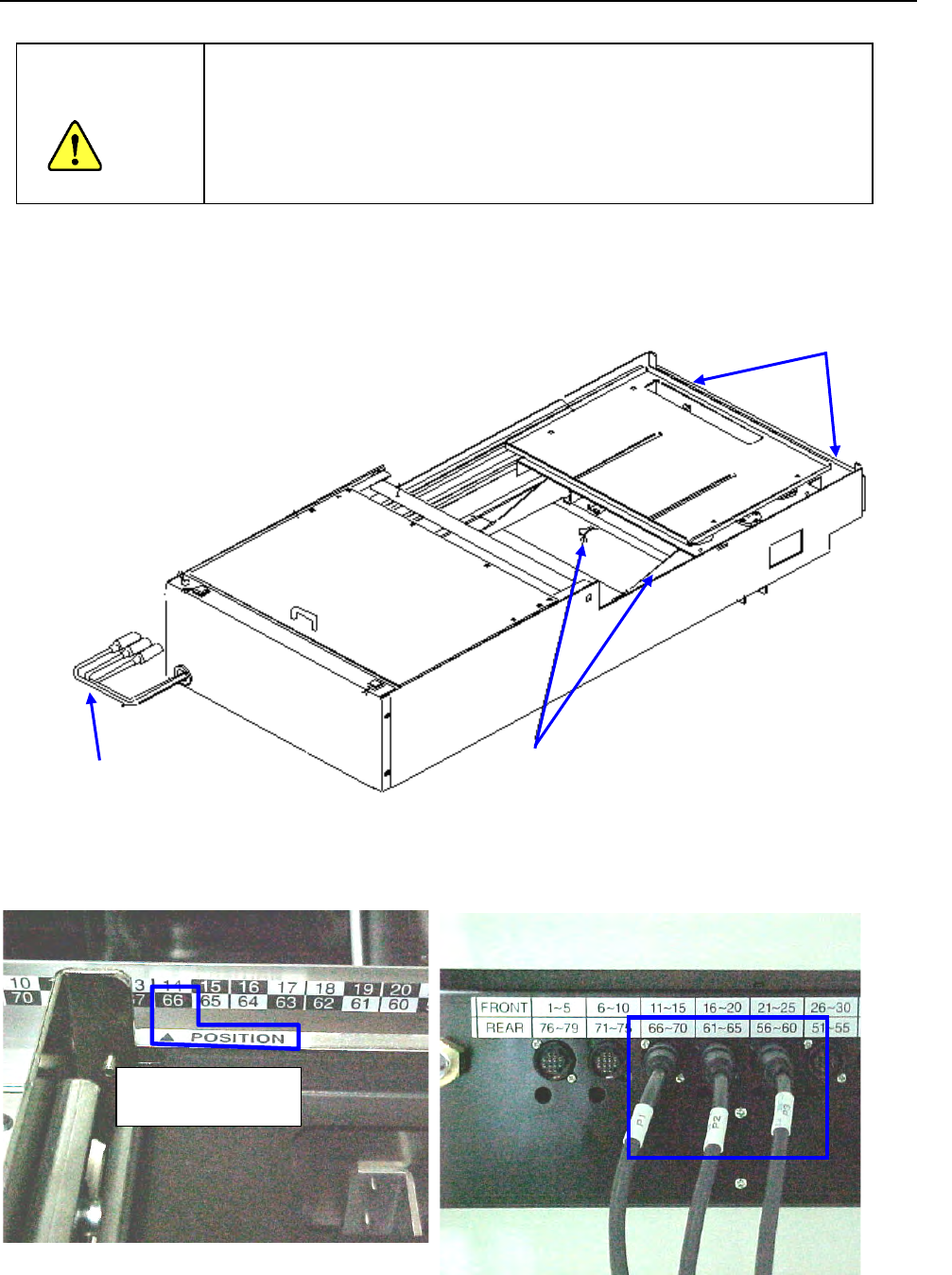

(1) 将装置安装到在机器设置中所设置的后侧台架的任意位置上。
请将装置前端的定位销①插入台架。
锁紧钳夹杆②，固定装置。
(2) 装置安装后，请将P1插头插入与“POSITION”的三角标志所指示号码相同的号码上。
请在P1插头相邻的右侧，依次插入P2、P3。
注意
POSITION 指示为
“66”。
P1
P2
P3
②钳夹杆
①定位销
③I/F 接头
P1、P2、P3
第 2 部 功能详解篇 第 13 章 选项组件
13-29
13-3 统一更换台车
JM-20 除以往的统一更换台车外，还准备了带台车圆型供料器所对应的统一更换台车。带台车圆型
供料器对应统一更换台车，除了可以安装带台车圆型供料器以外，与以往的统一更换台车的性能相
同。有关带台车圆型供料器所对应的统一更换台车与带台车圆型供料器的安装，请参考『13-1-2 带
台车圆型供料器』。

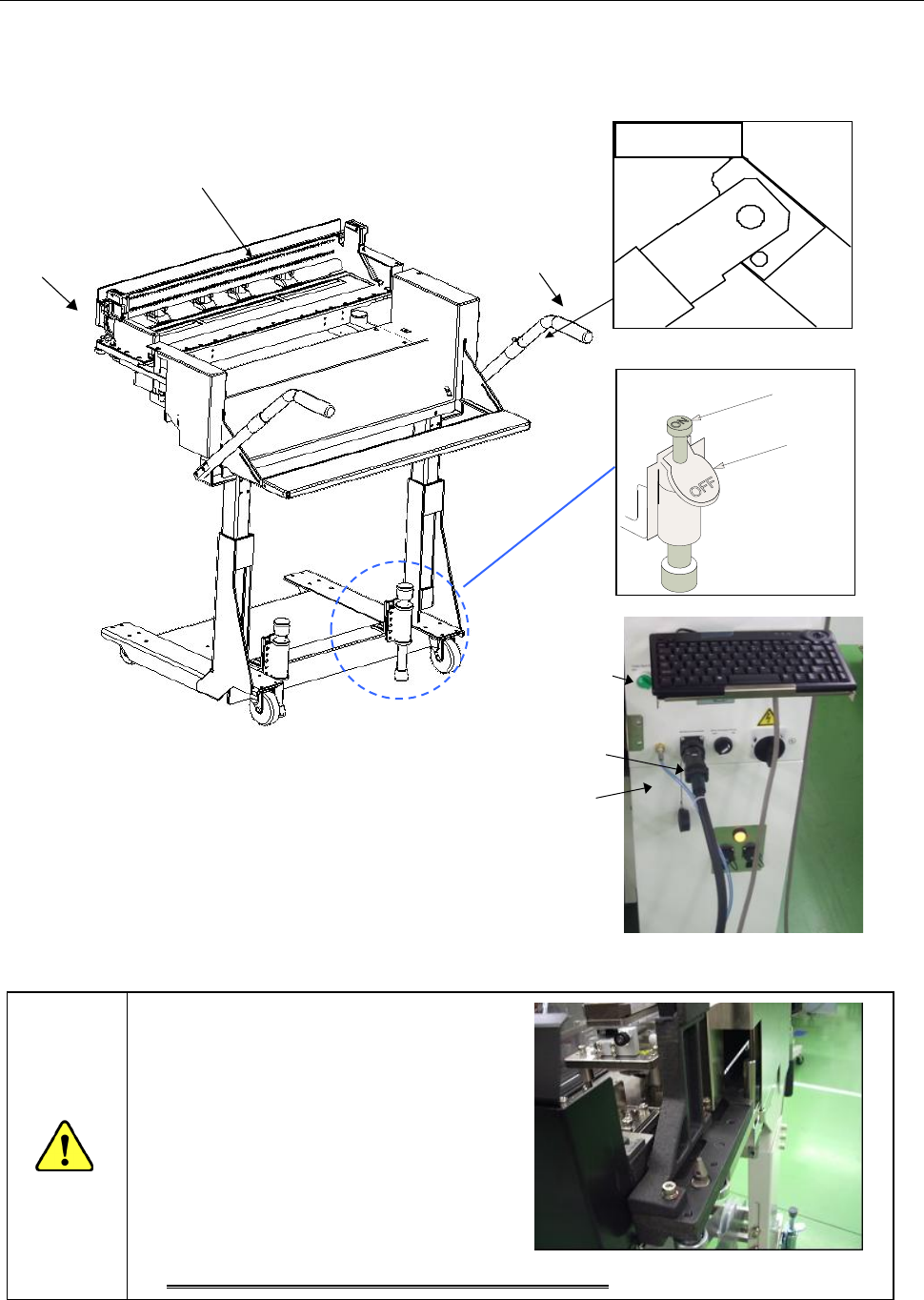

① 统一交换台主机 ⑦ 压缩空气接口（供气插口）
② 供料器台架 ⑧ 供料器台架开关
③ 拖车把手 ⑨ 供料器台架开关
④ 拖车制动器 ⑩ 锁紧踏板
⑤ 供料器台架定位销 ⑪ 解锁踏板
⑥ M 供料器台架插口
注意
请确认与机器主机的接触部位没有元件或
者其他物品。
否则供料器台架上升时发生接触，不仅会
损坏放置的东西，还会损坏机器或者损坏
连接器部分，有可能引起短路而导致火灾。
为了防止人身伤害，操作手柄时请勿触摸连接部位。
⑩
⑪
①
②
③
⑤
④
连接部位
⑥
⑦
⑧
