第 2 部 功能详解篇 第 13 章 选项组件 13 - 47 在 R- AT C 上安装 卡盘吸嘴时， 将 卡盘吸嘴 基座下面 的开孔与 R - AT C 的销对准后安装 。 卡盘吸嘴 如果从安装面 上翘起， 在滑板 开关时会碰撞， 可能与贴 片头单元相碰 撞， 还可 能会造成 人身及装 置 的损伤，所 以请务必 正确安装。 2) 卡盘吸嘴抓持力变更选购项 通过电动气动调 节器变更卡盘吸 嘴 的动 作压力，可以抑制 抓持力。 在希望减…
第 2 部 功能详解篇 第 13 章 选项组件
13-46

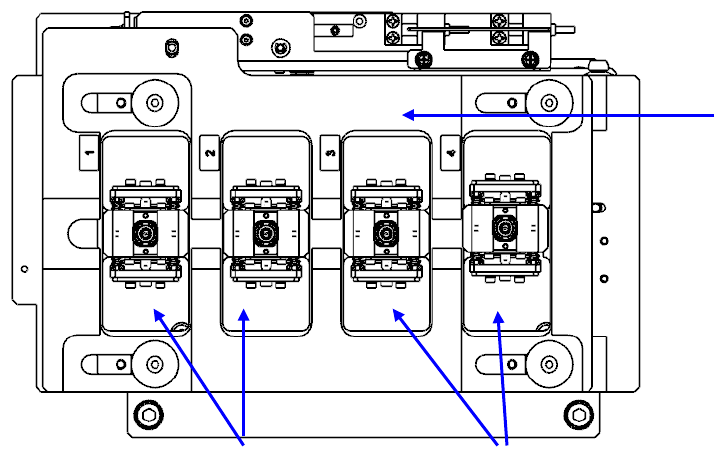

卡盘吸嘴不是安装在通常的 ATC，而是安装在专用的 ATC（R-ATC）上。
能为 R-ATC 最大 4 个卡盘吸嘴。
①
卡盘吸嘴
② 滑板
①
①
②
第 2 部 功能详解篇 第 13 章 选项组件
13-47

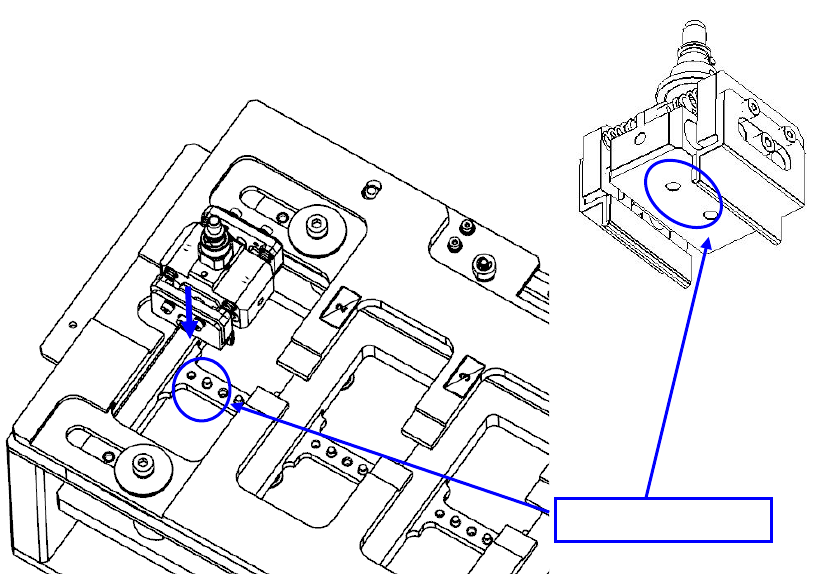

在 R-ATC 上安装卡盘吸嘴时，将卡盘吸嘴基座下面的开孔与 R-ATC 的销对准后安装。卡盘吸嘴
如果从安装面上翘起，在滑板开关时会碰撞，可能与贴片头单元相碰撞，还可能会造成人身及装
置的损伤，所以请务必正确安装。
2)
卡盘吸嘴抓持力变更选购项
通过电动气动调节器变更卡盘吸嘴的动作压力，可以抑制抓持力。
在希望减少对元件抓持的力量时有效。
将孔和销对准安装。
第 2 部 功能详解篇 第 13 章 选项组件
13-48
13-7 简易负荷控制
13-7-1 功能概要
在机器设置里的ATC吸嘴配置中完成识别吸嘴的操作后，自动进行负荷检查（滑动不良等的故障分析）。
还可在测力器上进行吸取/贴片操作的过程中检查吸取/贴片时元件承受的冲击负荷。
操作本选项功能，可使用负荷控制对象吸嘴601～号吸嘴，在生产程序的元件数据补偿量栏中输入负荷
（g）量，根据吸嘴负荷检测时的数据，自动计算出校正补偿量，进行简易负荷控制。
13-7-1-1 负荷控制吸嘴
负荷控制吸嘴在吸嘴前端安装吸嘴芯片，可以定期进行更换。
针对不同的负荷范围，备有6*1和6*2两种吸嘴。更换吸嘴配件后，可对应多种元件。
吸嘴编号
吸嘴
配件
内径
(Ba)
外径
(Bb)
对应元件
宽度（
mm
）
6*1 系
（负荷范围 98～135g）
6*2 系
（负荷范围 146～270g）
611
－
701
φ0.4
φ0.75
0.45
～
0.8
621
622
703
φ0.6
φ1.25
0.75
～
1.5
631
632
705
φ1.15
φ1.75
1.3
～
2.7
641
642
707
φ
1.65
φ
2.25
2.5
～
3.5
651
652
709
φ2.2
φ3.0
3.0
～
4.0
661
662
711
φ3.2
φ4.0
4.0
～
6.0
671
672
713
φ4.2
φ5.0
5.0
～
8.0
* 内径·外径是指吸嘴配件的尺寸。
