第 2 部 功能详解篇 第 13 章 选项组件
13-55
[Head 选择]
显示下图的[Head 选择]对话框。在[Head 选择]对话框里，可以选择检测中要使用的 Head。
[ATC 编号]
显示使用的 ATC 编号。
按[ATC 选择]按钮后，显示[ATC 选择]对话框，可以选择检测中要使用的 ATC。
补偿量的控制方式为[行程]时，可以选择所有使用的吸嘴。
控制方式为[负荷]时，仅可以选择在 ATC 吸嘴配置时负荷检测为 OK 的吸嘴。
第 2 部 功能详解篇 第 13 章 选项组件
13-56
3) 负荷检测结果
检测后，在检测结果中显示吸取和贴片的检测结果。
项目
内容
最大值
(g)
显示测量值的最大值｡
最小值
(g)
显示测量值的最小值｡
平均值
(g)
显示测量值的平均值｡
下降速度
显示
Z
轴的下降速度｡
上升速度
显示
Z
轴的上升速度｡
检测值
(1
～
10)
显示测量值｡
[检测]按钮
执行负荷检测。
[返回]按钮
结束负荷检测，返回之前的画面。
[信息]按钮
显示测量值的图形显示等详细信息。
[检测之前先检查测力器]
在执行检测前，进行测力器自检。发现测力器异常时，不执行检测。
第 2 部 功能详解篇 第 13 章 选项组件
13-57

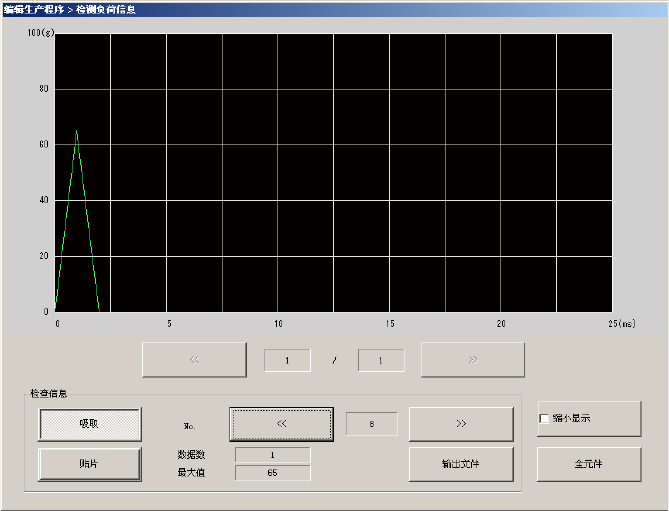

(3)
检测负荷信息
在对话框中显示各测量值的图形显示等详细信息。
图形显示
以图形显示各测量值的推移。图形的刻度数随最大值及测量时间的变化而改变。
测量时间为 500ms 以上时，将显示多个图形画面。点击[ << ]、[ >> ] 按钮可以切换显示的画面。
[缩小显示]
测量时间为 500ms 以上时，将显示多个图形画面。
选中缩小显示选项，多个画面的内容可以缩小显示在 1 个画面里。
[吸取]、[贴片]
选择显示吸取数据或贴片数据。
[编号]
设定测量值(1～10)的索引。按<< 或 >>按钮进行设定。
[数据数]
显示测量时取得的数据数 (1～4000) 。
[最大值]
显示最大值。
[保存文件] 按钮
以 CSV 格式保存测量的各项数值。
文件名: Load_XXXXXXXXXXXX.cvs (X 为保存的时间)
[返回] 按钮
返回到检测负荷对话框。
