第 2 部 功能详解篇 第 13 章 选项组件
13-57
(3)
检测负荷信息
在对话框中显示各测量值的图形显示等详细信息。
图形显示
以图形显示各测量值的推移。图形的刻度数随最大值及测量时间的变化而改变。
测量时间为 500ms 以上时，将显示多个图形画面。点击[ << ]、[ >> ] 按钮可以切换显示的画面。
[缩小显示]
测量时间为 500ms 以上时，将显示多个图形画面。
选中缩小显示选项，多个画面的内容可以缩小显示在 1 个画面里。
[吸取]、[贴片]
选择显示吸取数据或贴片数据。
[编号]
设定测量值(1～10)的索引。按<< 或 >>按钮进行设定。
[数据数]
显示测量时取得的数据数 (1～4000) 。
[最大值]
显示最大值。
[保存文件] 按钮
以 CSV 格式保存测量的各项数值。
文件名: Load_XXXXXXXXXXXX.cvs (X 为保存的时间)
[返回] 按钮
返回到检测负荷对话框。
第 2 部 功能详解篇 第 13 章 选项组件
13-58
13-7-6 生产

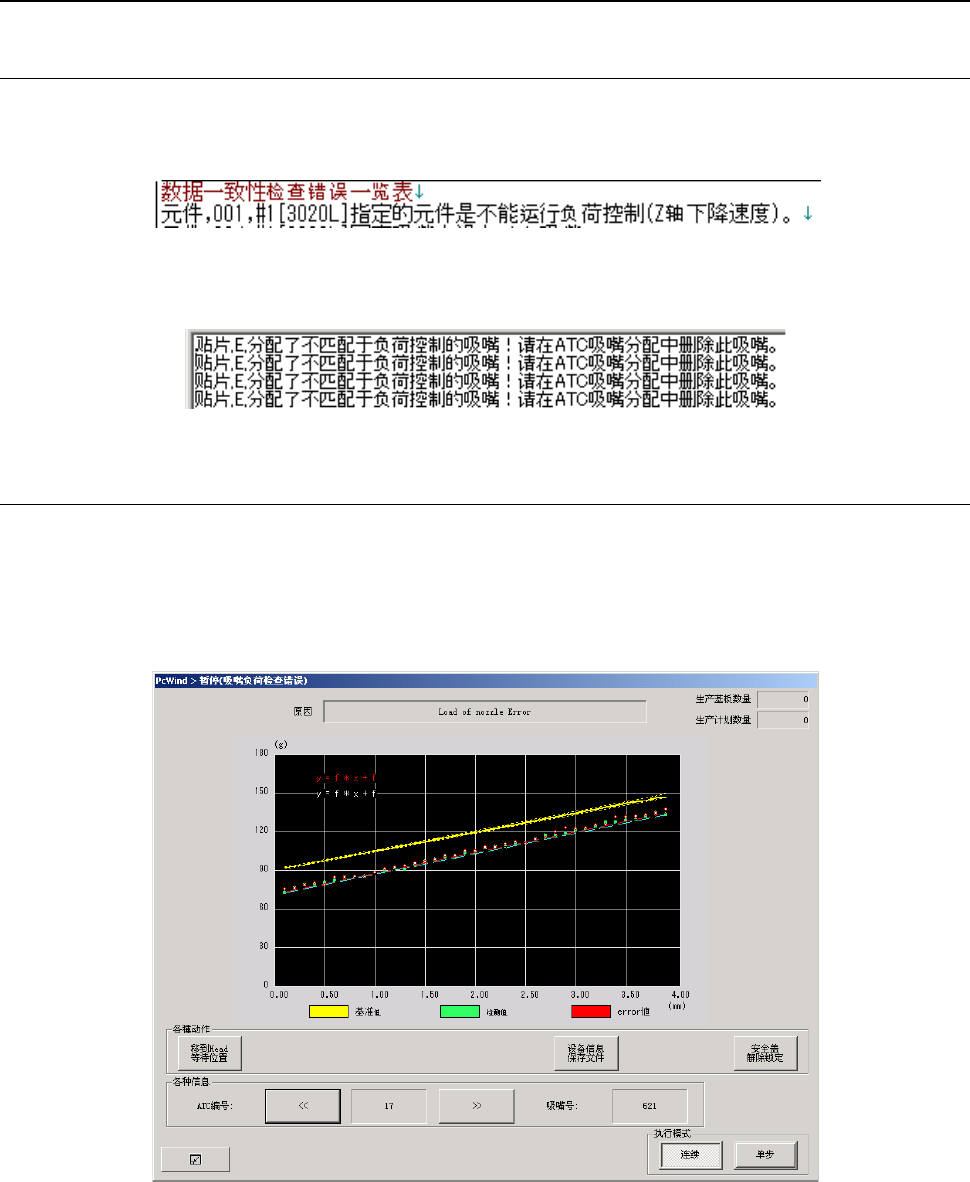

13-7-6-1 生产开始时的错误处理
当Z轴下降速度不是FC速度，而补偿设定了负荷（g）时，在生产开始前的检查中会产生错误。
要进行负荷控制时，请将Z轴下降速度恢复为FC速度。
使用在吸嘴配置时负荷吸嘴检测中检出滑动状态为NG的吸嘴进行生产时，会产生错误。
请使用滑动状态为OK的吸嘴。
13-7-6-2 生产中的错误处理
(1) 负荷检查错误
[生产中检查吸嘴负荷]设置为有效时，在生产开始时，及基板搬入时，进行负荷检查，当发生错误
时会暂停生产，以图形显示错误时的负荷测量数据、当前的设置数据、理论值。
要用以前的负荷校正式的值进行生产时，请按＜START＞开关。
要中断生产时，请按＜STOP＞开关。
第 2 部 功能详解篇 第 13 章 选项组件
13-59
13-8 多吸嘴 图像定心（MNVC）
13-8-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用LNC120Head校正图像识别，可以大幅度地提高图
像识别贴片效率。
• 在 JM-20 中，附加该选购项，可以依次实现最多达 6 个贴片头的图像识别。
13-8-2 设定和准备
为了使用MNVC功能，需要进行以下的设置和准备。
● 在机器设置时，请把MNVC设置为有效（参见「8-4-9-2选项使用单元」）。
● 在生产程序的内容里，包括有LHead对大型元件(超过10 mm)进行图像识别处理时，在ATC上「用
VCS不能检测的吸嘴(注 1) 」有6个以上 (注 2)。
注 1：所谓「用 VCS 不能检测的吸嘴」是指在 MNVC 运行状态下也不能用图像识别装置检测的吸嘴，
系指以下吸嘴。
1. 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
从下面看的适合吸嘴示例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
