第 2 部功能详解篇第 13 章选项组件

13-62

13-9 MNVC 的操作方法

13-9-1 机器设置

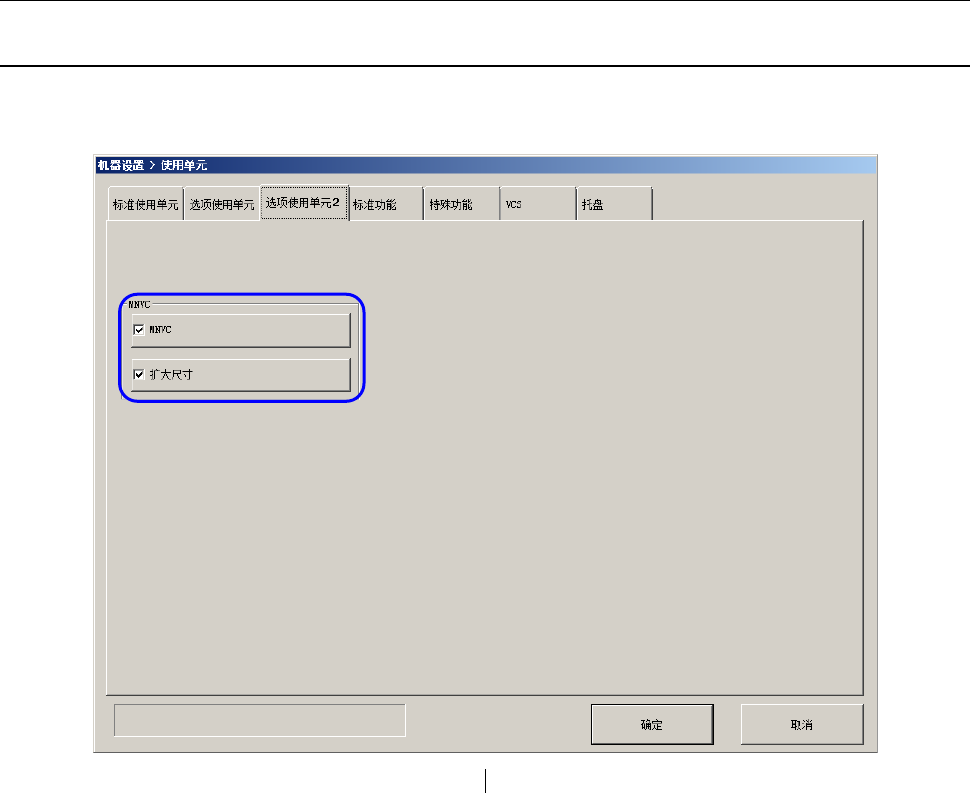

选择机器设置的使用单元，单击选项使用单元2选项卡后，显示下图。勾选MNVC，则 MNVC功能有效。

详细情况请参见『第8章机器设置』的『使用单元(功能)』。

第 2 部功能详解篇第 13 章选项组件

13-63

13-9-2 图像识别检查

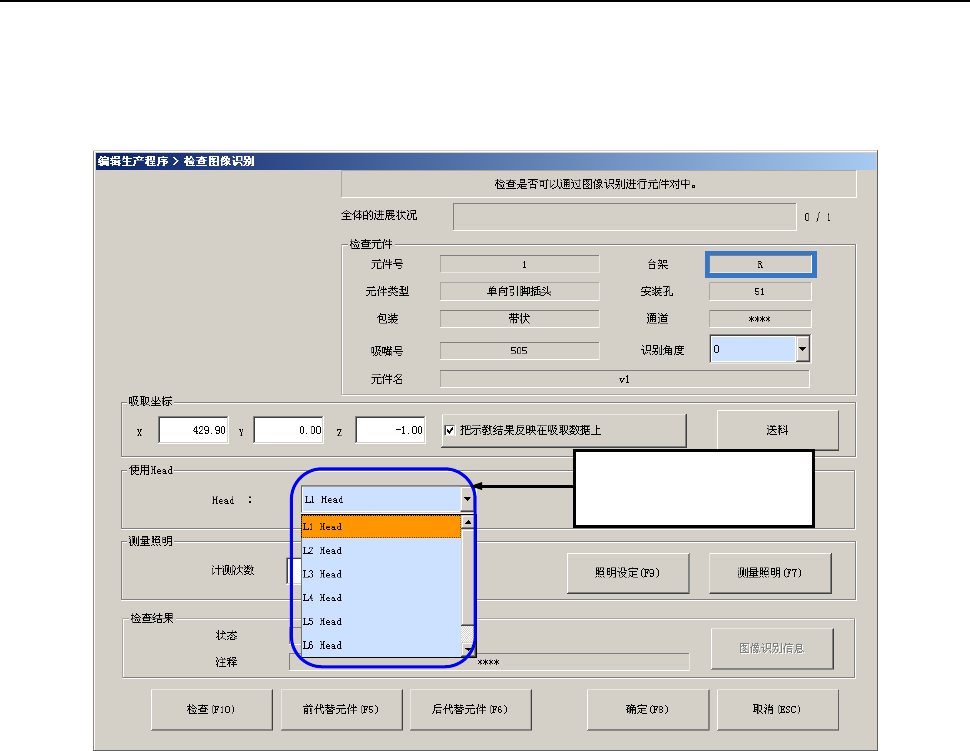

可以用任意的Head进行图像识别检查。下图是调出图像识别检查时显示的画面。

默认时，选择ICHead。

想用LNC120Head进行图像识别检查时，请按使用的Head的[Head选择]按钮。

（注）如果是不能适用于 LNC120 Head 的元件时，则用灰色显示出 Head 选择画面，不能选择 Head。

点击▼，从菜单里选择

LNC120 Head

。

第 2 部功能详解篇第 13 章选项组件

13-64

13-9-3 错误图像的显示

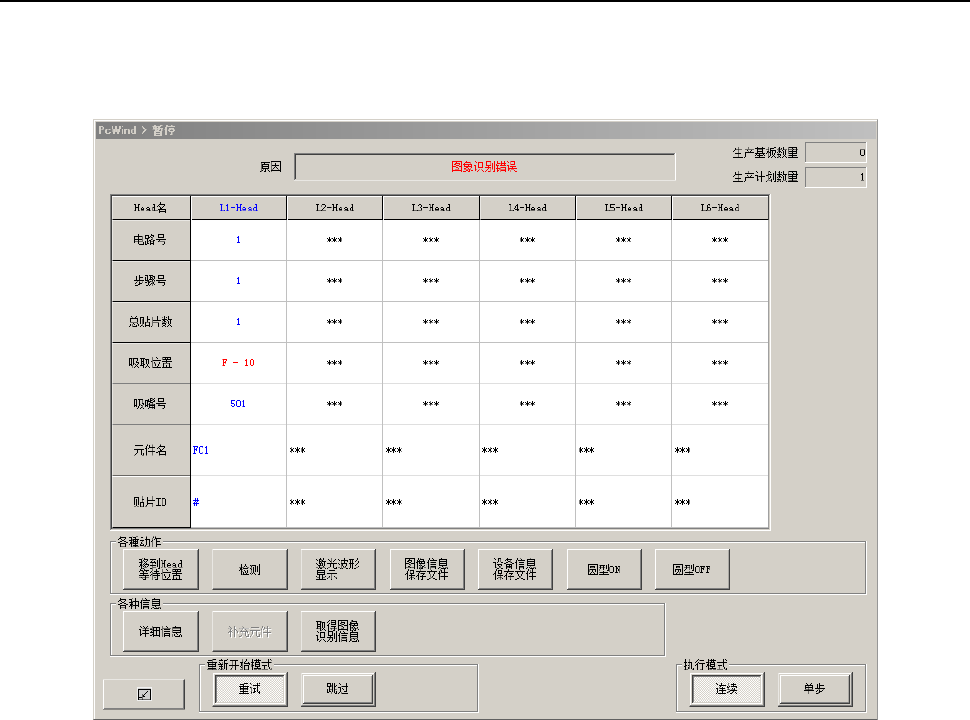

如果在操作选项中设置了[发生错误时暂停]，从如下暂停画面可以进行重新显示/保存发生图像识别错误

元件的图像。显示如下图像后，请按[详细错误]按钮。
