第 2 部 功能详解篇 第 13 章 选项组件 13 - 65 下面的画面是详 细信息对话框。 请选择 [ 内容 ] 为 VCS 识别、 [ 详细 ] 为 “ 正常 ” 以外的 Head 要在监视器上显 示图像时，请选 择 [ 显示图像 ] 。所选择 的 Hea d 画面则可 显示到监视器上 。 如果选择 [ 保存文件 ] ，则把图像 保存到 SSD 。 （注）执行 [ 取得错误图像 数据 ] 后，就不能 显示以后的错误 图像了。 因此…
第 2 部 功能详解篇 第 13 章 选项组件
13-64
13-9-3 错误图像的显示
如果在操作选项中设置了[发生错误时暂停]，从如下暂停画面可以进行重新显示/保存发生图像识别错误
元件的图像。显示如下图像后，请按[详细错误]按钮。
第 2 部 功能详解篇 第 13 章 选项组件
13-65

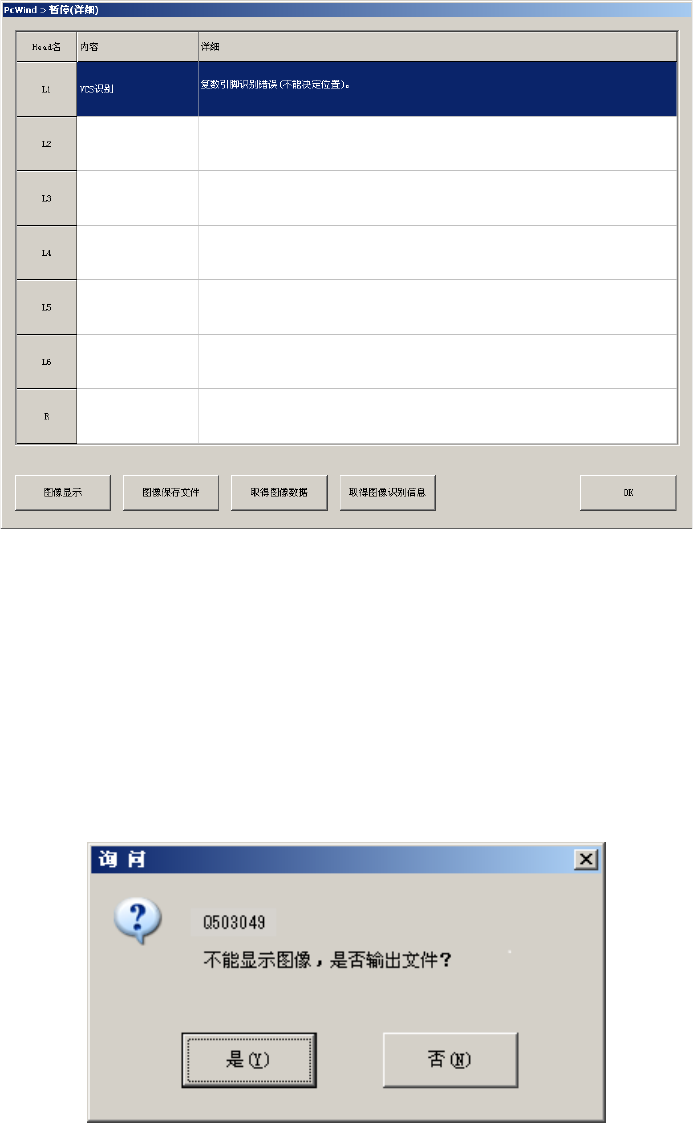

下面的画面是详细信息对话框。请选择[内容]为VCS识别、[详细]为“正常”以外的Head
要在监视器上显示图像时，请选择[显示图像]。所选择的 Head 画面则可显示到监视器上。
如果选择[保存文件]，则把图像保存到 SSD。
（注）执行[取得错误图像数据]后，就不能显示以后的错误图像了。
因此，按了[取得错误图像数据]按钮之后，会显示如下对话框。如果不需要显示错误图像，请按[是]。
过去 5 次的错误图像信息会被保存到 SSD。
元件种类为插入元件(使用 DFFP VCS)时，将 1 个循环的错误图像信息保存至 SSD 中。
如果还想显示错误图像时，请按[否]。
第 2 部 功能详解篇 第 13 章 选项组件
13-66
13-10 输出生产管理数据
13-10-1 概要
每1片基板生产均对生产管理信息数据进行文本输出。
13-10-2 机器设置
本功能可在机器设置中设置使用／未使用。从机器设置画面选择「设置组」＞「使用单元」＞「标准功
能」，即显示以下对话框。请在此对话框中，将「生产管理数据输出功能」设定为有效。
数据的保存位置可在机器设置中设定。（默认为「D:\Production」）
从机器设置的画面中，选择「设置组」＞「设置生产管理数据输出文件夹」，即显示以下对话框设置
画面。如果「生产管理数据输出功能」为未使用，则无法设定生产管理数据输出文件夹。
