第 2 部 功能详解篇 第 13 章 选项组件
13-80
13-15-2 对象元件
多针引脚矫正的对象元件仅为多针×2针的插入元件。并且，定心方式只对应图像识别。
有因多针侧的引脚配列导致无法实施矫正动作的情况。
〇可矫正
等间隔引脚间距
引脚间距上下段半间隔错位
×不可矫正
引脚间距各异
其他规格如下表所示。
(单位：mm)
项目 最小尺寸 最大尺寸
X 引脚间距 2.50 22.30
Y
引脚间距
2.50
19.80
引脚径
0.45
1.00
引脚长度
3.00
5.00
引脚外形尺寸
□
3.70
□
23.00
多针
2
针
第 2 部 功能详解篇 第 13 章 选项组件
13-81

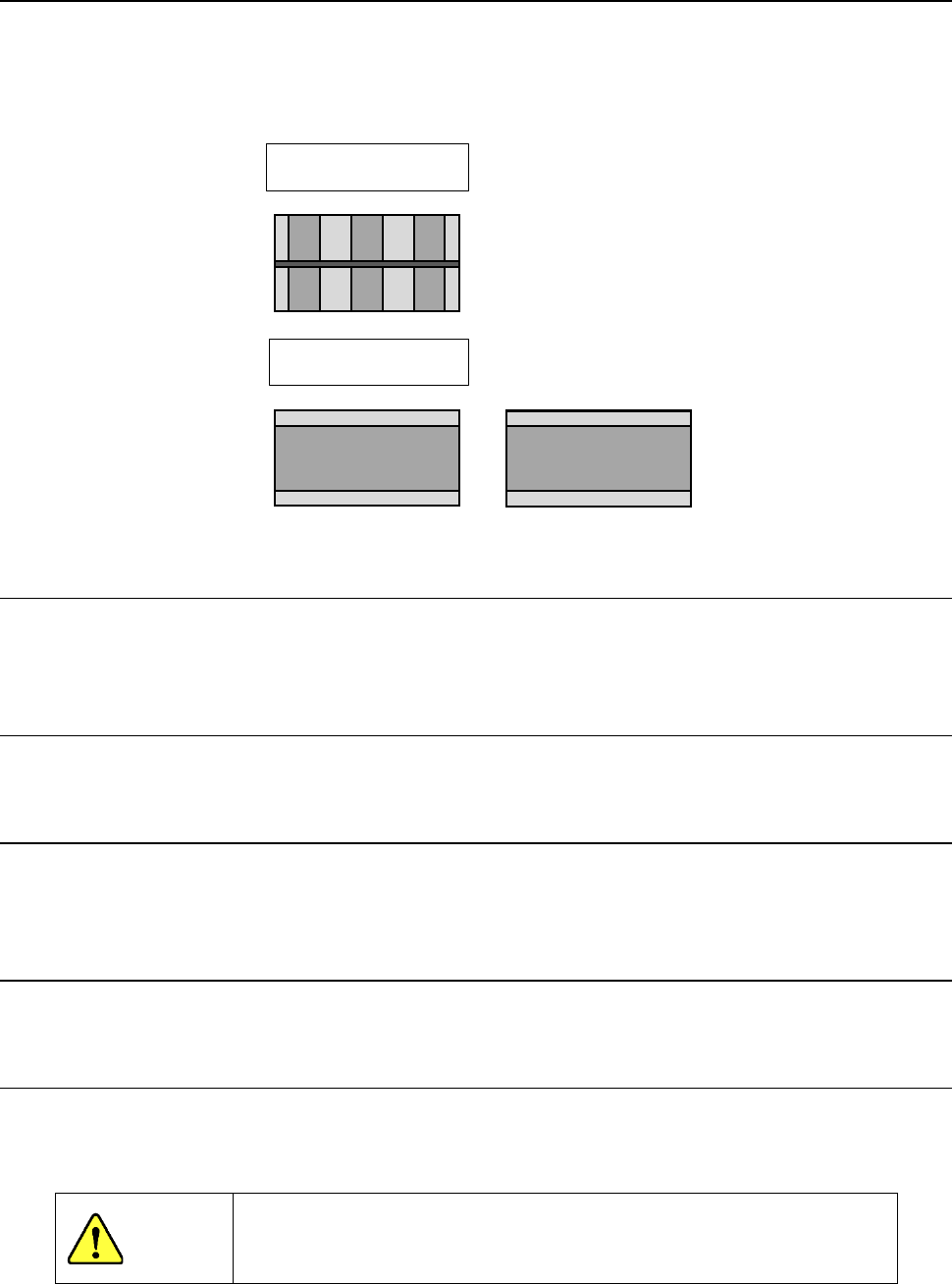

13-15-3 多针引脚矫正模具
在机器内只能设置「多针模具」「凹模具」「凸模具」3种构成的1套模具。
在对机器设置进行设定时，上述1套对应1个模具编号。
请根据机器内设置的模具，在机器设置中选择所设置的模具。
13-15-4 机器设置
对有无多针引脚矫正单元的规格和所使用矫正模具进行设定。详细情况请参见「第8章_机器设置」的
「8-4-25 多针引脚矫正设置」。
13-15-5 操作选项
设定是否实施多针引脚矫正动作。详细情况请参见「第7章_操作选项」的「7-4 使用单元」。
13-15-6 程序编辑
设定每种元件所使用的模具编号、插入量等内容。详细情况请参见「第4章_程序」的「4-3-5 元件数
据」。
13-15-7 生产
按照设定的多针引脚矫正参数，实施多针引脚矫正动作。详细情况请参见「第2章_生产」。
13-15-8 安装保护模块
使用多针引脚矫正功能时，需要“保护模块”。
在「USB端口」安装“JM-20系列用本体保护模块”。
注意
在机器启动过程中，请不要取下或调整模具。否则可能会因为不可预期
的动作造成受伤。
X
方向的矫正模具
Y 方向的矫正模具
第 2 部 功能详解篇 第 14 章 程序补充
14-1
第
14
章
程序补充

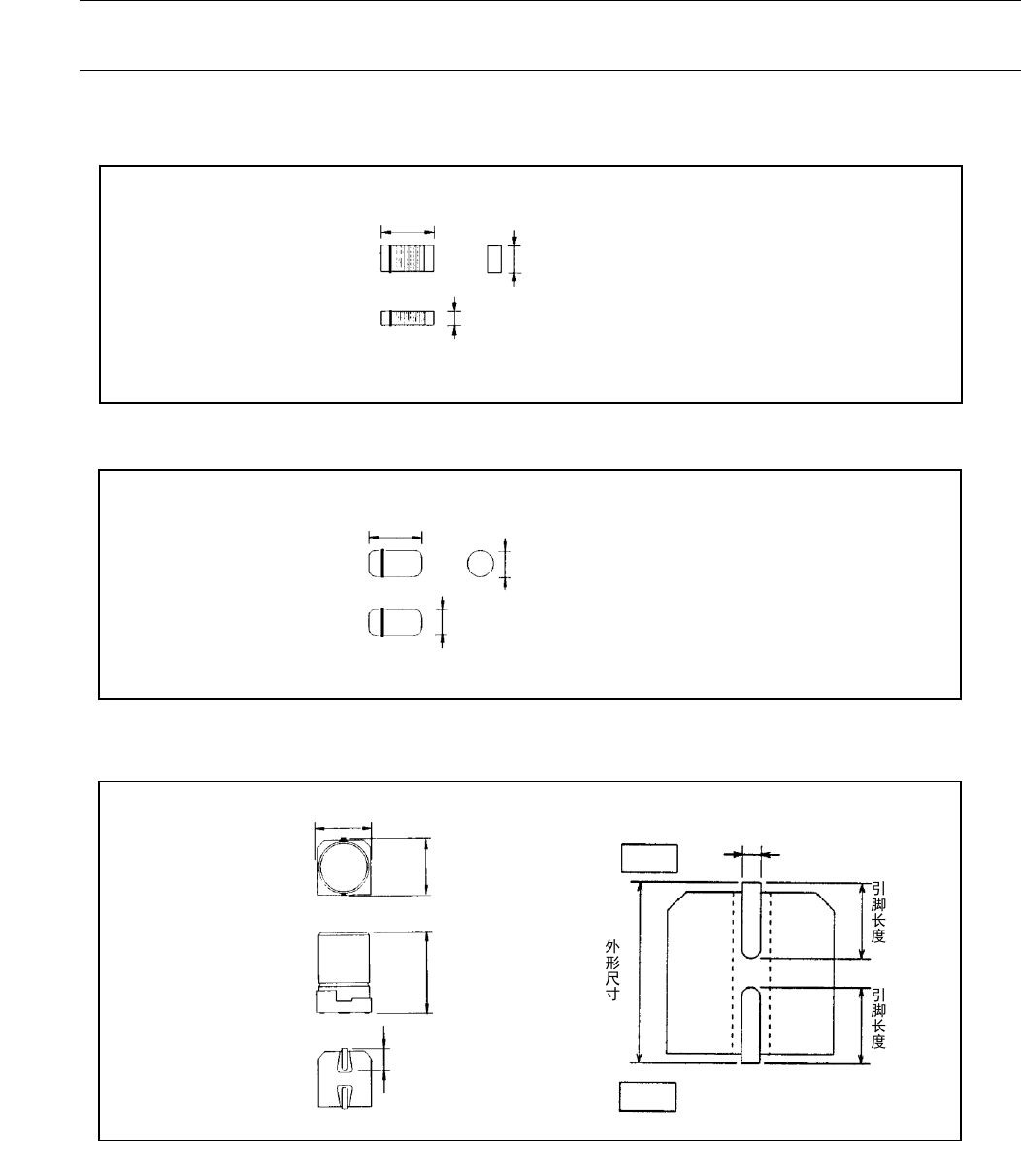

14-1 元件尺寸图例
方形芯片·方形芯片（LED）
圆筒形芯片
铝电解电容
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
外形尺寸
横
外形尺寸
纵
元件高度
引脚长度
引脚宽度
＋侧
－侧
＋
