第 1 部 基本篇 第 2 章 生产
2-29
2-7-1-2 传送轨道宽度的调整
＜手动调整方法＞
(1) 请调整传送的宽度。
请将操作手柄安装到操作轴上，调整宽度（“基板宽度＋0.5mm ～ 1mm”）以使基板顺畅通过。
(2) 请确认在传送轨道所有区域中基板均能顺畅运动。
(3) 调整结束后，请拆下操作手柄。
(4) 请从搬送轨道上取出基板。
如果使用操作手柄手动变更传送的宽度，传送传感器仍出现异常时，请进行传感器调节。
详细情况，请参见「2-11-1-3 传送控制」及「第 9 章 手动控制」的「9-5-1 传送控制」的
各项目。
＜在「自动调整基板宽度画面」的调整方法＞
(1)请从菜单栏选择［生产］－［支援准备］。
第 1 部 基本篇 第 2 章 生产
2-30
(2)请对准传送宽度尺寸。
在安装了自动基板宽度调整装置（选购项）时，按下画面 1「自动调整基板宽度」按钮，即可
显示出“自动调整基板宽度”画面。
注意
按以下说明点击[移动]键后，传送功即随之启动。点击之前，务必确认
传送活动区域没有妨碍物体。
③
选择
[
移动
]
，调整宽
度。马达旋转，执行
①
选择[宽度回原点]，
执行宽度回原点。
②
输入
[
尺寸
]
、
[
余宽
]
。
（“余宽”宽度不适合基板传时，请进行
调整（－
0.5mm
〜
0.5mm
。）
④ 确认传送是否顺畅。
第 1 部 基本篇 第 2 章 生产
2-31
2-7-1-3 外形基准的调整方法
像陶瓷基板等材质、没有基准销用孔的基板、或孔径与基准销的直径不一致的基板，应选择外形
基准。
＜步骤＞
(1) 请从菜单栏的［生产］菜单选择［支援准备］。

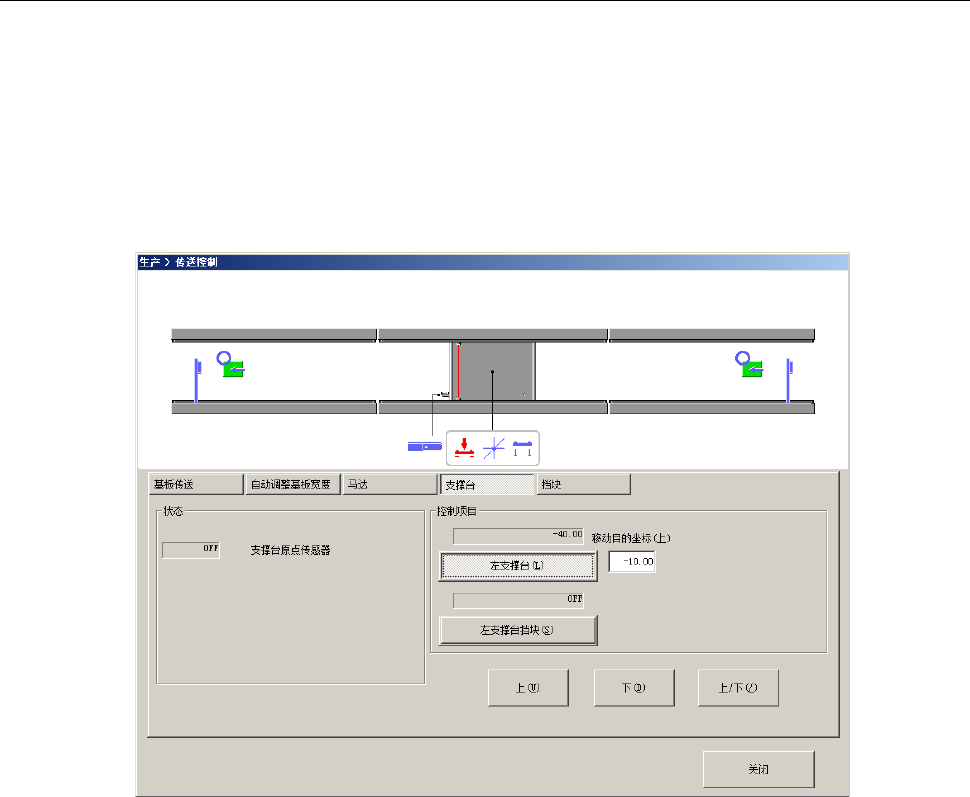

请按［传送控制］按钮。
显示传送控制画面。
