第 1 部 基本篇 第 2 章 生产
2-31
2-7-1-3 外形基准的调整方法
像陶瓷基板等材质、没有基准销用孔的基板、或孔径与基准销的直径不一致的基板，应选择外形
基准。
＜步骤＞
(1) 请从菜单栏的［生产］菜单选择［支援准备］。
请按［传送控制］按钮。
显示传送控制画面。
第 1 部 基本篇 第 2 章 生产
2-32

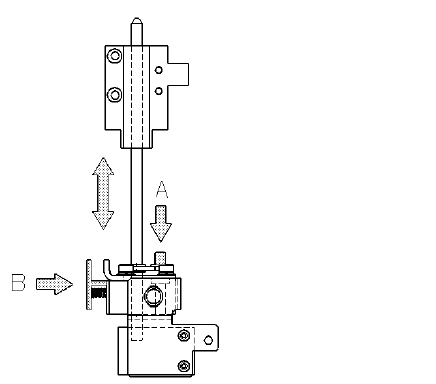

(2) 降下定心销。（基准销选项有效时）
定心销(基准销和从动销)与外形基准块被一体化，固定在支撑台上。
在此状态下，如果支撑台上升，则定心销会碰到基板。
因此，使用外形基准时，请降下定心销，在设定时要使定心销不与基板接触。
<设定方法>
● 降下定心销时→沿箭头方向按Ａ。
● 升起定心销时→沿箭头方向按Ｂ。
(3) 请拧松定心销(从动侧)导块。
转动导块螺栓、支撑台操作手柄，拧松。
第 1 部 基本篇 第 2 章 生产
2-33
(4) 将停止挡块
⑩置于 ON。
选择“挡块”，并按“ON/OFF”。

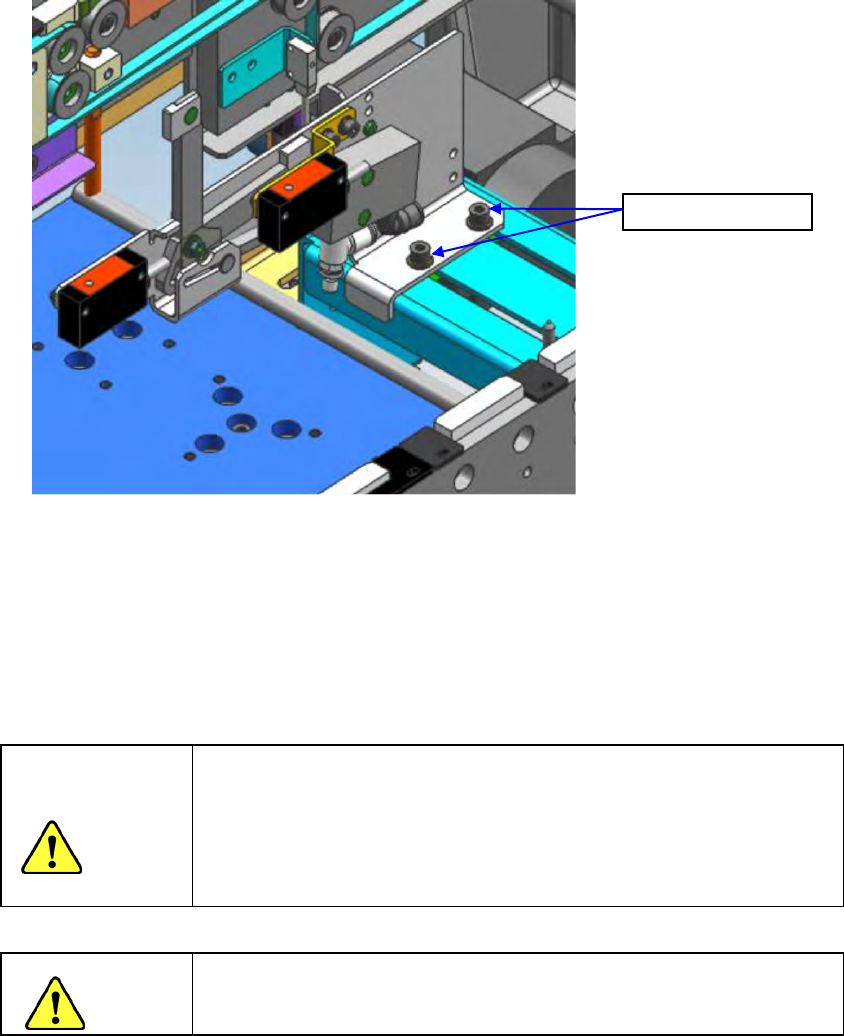

(5) 将生产基板顶在挡块
⑩上。
基板与挡块接触的部分因有缺口等而不稳定时，请松动挡块底部的螺丝(2根)，用手加以调整。
(6) 请配置支撑销。
请配合生产基板将支撑销⑫配置在支撑台⑬上。如果在QFP等对贴片精度有特别要求的元件
下配置支撑销，可提高贴片精度。
(7) 调整完成后，请点击[传送控制]画面上的[结束]，以退出“传送控制”。
注意
外形基准位置为程序数据的基板坐标原点(基准位置)。
因此，调整挡块后，请务必重新设定。
必须在
「2-7-1-5 贴片基准位置的调整」中进行再调整。
基板原点位置可在生产程序中的
「基板数据」(参见第 4 章 4-3-3 基板
数据
)
中进行变更。
注意
在机器运行中，请绝对不要将手和头等伸入装置内部。
松开 2 根螺栓
