第 1 部 基本篇 第 2 章 生产
2-42
<ATC吸嘴安装、拆卸步骤>
1.请按[打开]按钮，将滑板②打开。
2.请把吸嘴⑨的平直部分与ATC托架①的长孔对准，进行吸嘴⑨的安装或拆卸。
注意
·请务必将吸嘴放回到拆卸的位置。与其他的吸嘴更换时,请重新
设定
「机器设置」中的“吸嘴分配”。
·请勿将吸嘴直接安装在 Head 上。
(否则会污染激光面，导致故障的发生。)
滑板②
ATC 托架①
滑板②打开的状态
吸嘴
⑨
平直部分
スライドプレート②
ATCブラケット①
スライドプレート②が開いた状態
ノズル⑨
平部
第 1 部 基本篇 第 2 章 生产
2-43

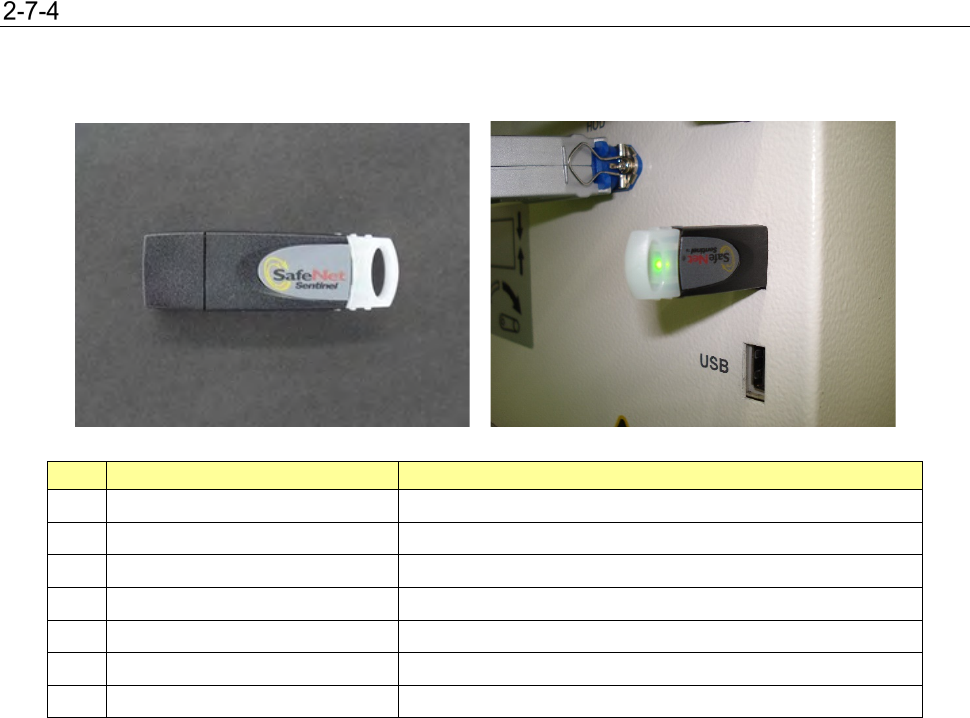

安装保护模块
使用特定功能时，需要“保护模块”。
在「USB 端口」上安装“JM-20 系列用本体保护模块”。
No.
功能
内容
1
引脚矫正
在生产中实施引脚矫正处理。
2
多针引脚矫正
在生产中实施多针引脚矫正处理。
3
缩短夹钳吸嘴等待时间
缩短夹钳吸嘴开放关闭动作的等待时间。
4
缩短卡盘
/SXL
吸嘴等待时间
缩短卡盘
/SXL
吸嘴开放关闭动作的等待时间。
5
缩短轴向吸嘴等待时间
缩短轴向吸嘴贴片喷气动作的等待时间。
6
同时扩大检测零部件尺寸
扩大相邻贴装头可持零部件的组合。
7
跳过
1
个大型吸嘴同时使用
使能跳过
1
个大型吸嘴进行安装。（以前是跳过
2
个）
第 1 部 基本篇 第 2 章 生产
2-44
准备多针引脚矫正治具
如下图所示，各治具设置了识别孔。
请事先通过识别孔对所使用的治具进行识别。
识别孔的编号方法和识别方法如下所示。
治具编号(10进制)和识别编号(2进制)，是将10进制转换为2进制后可以进行确认。
有8个孔，可以对应256个编号。
参考) (10进制)→(2进制)・・・治具孔→●・・・・・・・・
○: 开孔
●: 不开孔
⑧
⑦
⑥
⑤
④
③
②
①
2
8
2
7
2
6
2
5
2
4
2
3
2
2
2
1
0
→
0
・・・・・・ 治具孔→
●
●
●
●
●
●
●
●
1
→
1
・・・・・・ 治具孔→
●
●
●
●
●
●
●
○
2
→
10
・・・・・・ 治具孔→
●
●
●
●
●
●
○
●
3
→
11
・・・・・・ 治具孔→
●
●
●
●
●
●
○
○
4
→
100
・・・・・・ 治具孔→
●
●
●
●
●
○
●
●
5
→
101
・・・・・・ 治具孔→
●
●
●
●
●
○
●
○
6
→
110
・・・・・・ 治具孔→
●
●
●
●
●
○
○
●
7
→
111
・・・・・・ 治具孔→
●
●
●
●
●
○
○
○
8
→
1000
・・・・・・ 治具孔→
●
●
●
●
○
●
●
●
9
→
1001
・・・・・・ 治具孔→
●
●
●
●
○
●
●
○
10
→
1010
・・・・・・ 治具孔→
●
●
●
●
○
●
○
●
例如17(10进制)，对应10001(2进制)
→转换方法
10进制的17，由10
1
→1和10
0
→7构成。
2进制的位为2
n
构成，
2
4
=16 2
3
=8 2
2
=4 2
1
=2 2
0
=1
17转换为2进制时，为 1 0 0 0 1=10001。
①
③
②
④
⑤
⑥ ⑦
⑧
编号方法
3.8mm
4mm
4mm
4mm
4mm
4mm
