第 1 部 基本篇 第 2 章 生产
2-57
生产设备状态画面中显示的信息概述如下。
(1) 生产信息显示
项目
概要
实际生产数量
实际生产数量：显示实际生产的件数。
操作选项的“生产（显示）”选项卡的[累计基板生产数量]选项被选中时，从
基板的实际生产开始计数。
操作选项的“生产（显示）”选项卡的[倒计基板生产数量]选项被选中时，生
产实际数为剩余未生产件数。
计划生产数量
显示设定的计划生产件数。
顺序
显示当前执行中的贴片顺序（输入顺序或优化顺序）。
总贴片点数
显示每
1
张基板的所有贴片点数。
无元件次数
显示累计的元件用完次数。
废弃元件次数
显示累计的元件废弃次数。
最快速度
显示机器节拍的最佳成绩。（贴片时间最短的）
机器速度
显示
1
张基板从搬入机器到该基板搬出机器的时间。
生产线速度
显示从搬出
1
张基板到搬出下一张基板的时间。
第 1 部 基本篇 第 2 章 生产
2-58

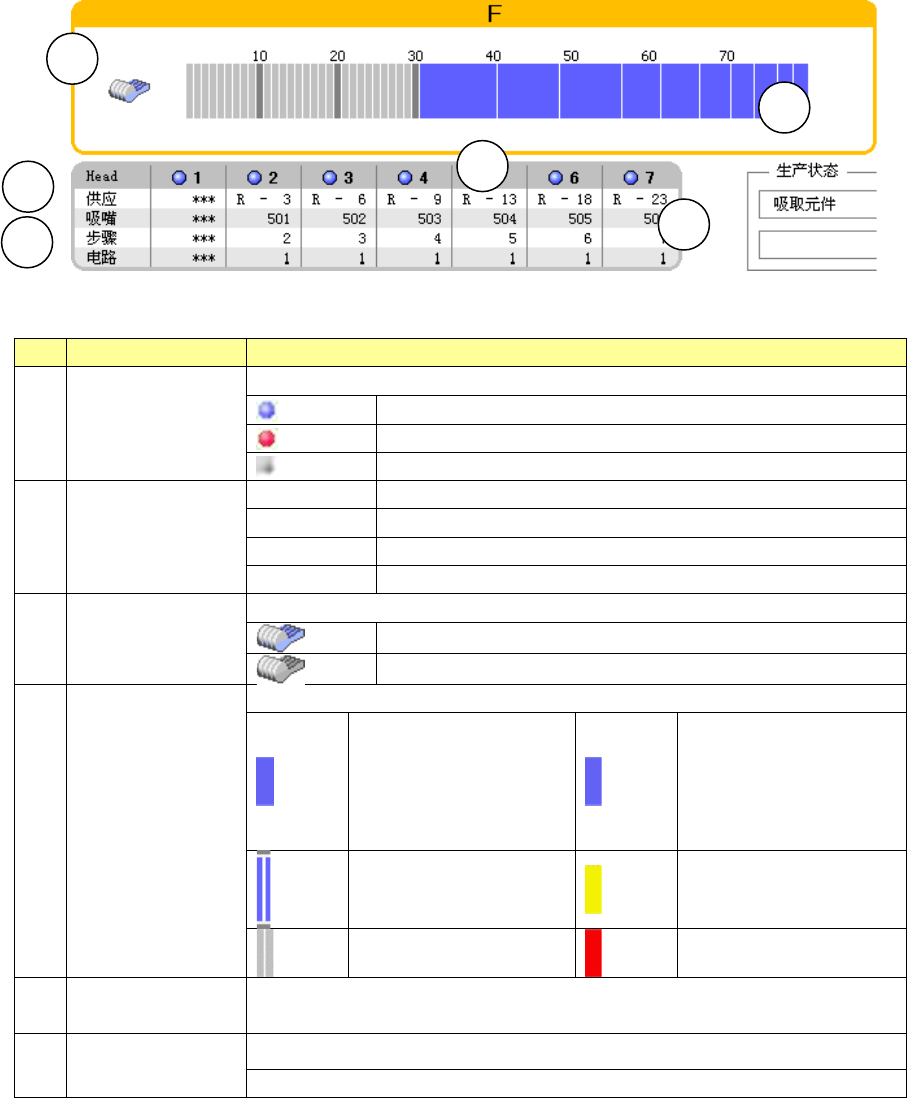

(2) 显示各Head、台架信息
1) 显示
各 Head 及供料器台架的状态用图示符号显示。
2) 图示符号的说明
No
项目
显示
1 Head
显示
Head
的使用状态。
Head
正常使用状态
Head
错误状态
Head
未使用状态
2 Head 的信息
供应
显示
Head
吸取元件的位置。
吸嘴
显示
Head
安装的吸嘴号。
步骤
显示元件贴装的步骤号。
电路
显示元件贴装的电路号。
3
供料器台架的状
态
显示供料器台架的状态。
供料器台架有效状态（生产状态）
供料器台架无效状态（停止状态）
4 供料器状态
显示供料器的状态。（含占用位置）
带状供料器
管式供料器
径向供料器
圆型供料器
轴向供料器
蓝：正常状态
散装供料器
黄：元件用尽
无供料器
红：错误状态
5 最差供料器
以
▲
显示吸取率最差的或者吸取错误多（在操作选项
“
最差供料器显示
方法
”
选择）的最差的
3
个供料器。
6 生产状态
显示生产状态。
同时吸取不成功时，显示为「同时吸取失败」。
1
2
4
6
5
3
第 1 部 基本篇 第 2 章 生产
2-59

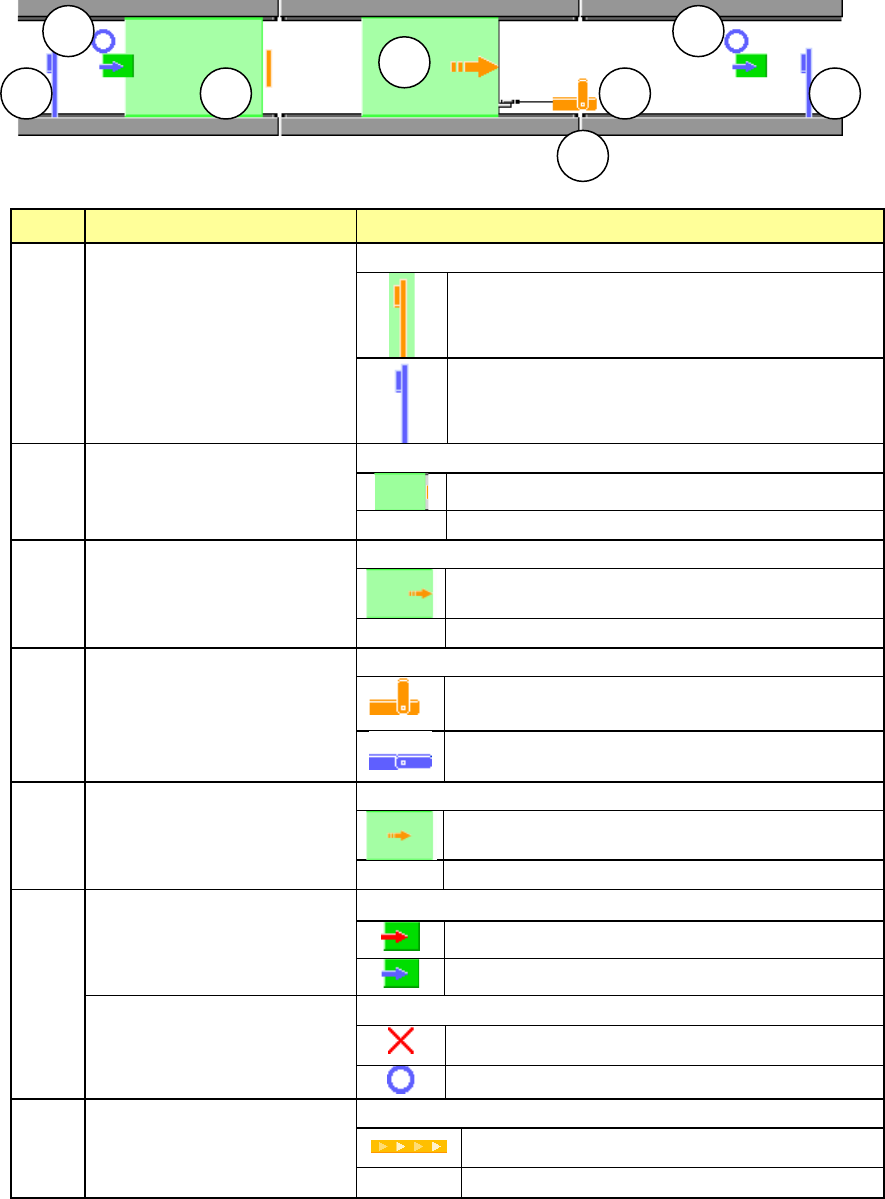

(3) 传送信息（例：传送方向 左→右、前面基准）
1) 显示
以图示符号显示传送状态。
2) 图示符号的说明
No
项目
显示
1
In、Out 传感器
1-1: In 传感器
1-2: Out 传感器
显示
In
、
Out
传感器的状态。
打开状态
关闭状态
2 等待传感器
显示等待传感器的状态。
打开状态
无显示
关闭状态
3
停止传感器
显示停止传感器的状态。
打开状态
无显示
关闭状态
4 停止挡销
显示停止挡销的状态。
打开状态
关闭状态
5 C-OUT 传感器
显示
C-OUT
传感器的状态。
打开状态
无显示
关闭状态
6
准备进/出（ Ready In／Out
）
6-1:出 Out
6-2:进 In
显示准备进
/
出（
Ready In
／
Out
）信号的状态。
打开状态
关闭状态
Board available in／out
6-1: 进
6-2: 出
显示
Board available in
／
out
的状态。
打开状态
关闭状态
7
传送马达状态
进、中、出
显示传送马达的状态。
工作中
无显示
静止中
1-
1-
2
3
4
6-
6-
7
