第 1 部 基本篇 第 2 章 生产
2-58
(2) 显示各Head、台架信息
1) 显示
各 Head 及供料器台架的状态用图示符号显示。
2) 图示符号的说明
No
项目
显示
1 Head
显示
Head
的使用状态。
Head
正常使用状态
Head
错误状态
Head
未使用状态
2 Head 的信息
供应
显示
Head
吸取元件的位置。
吸嘴
显示
Head
安装的吸嘴号。
步骤
显示元件贴装的步骤号。
电路
显示元件贴装的电路号。
3
供料器台架的状
态
显示供料器台架的状态。
供料器台架有效状态（生产状态）
供料器台架无效状态（停止状态）
4 供料器状态
显示供料器的状态。（含占用位置）
带状供料器
管式供料器
径向供料器
圆型供料器
轴向供料器
蓝：正常状态
散装供料器
黄：元件用尽
无供料器
红：错误状态
5 最差供料器
以
▲
显示吸取率最差的或者吸取错误多（在操作选项
“
最差供料器显示
方法
”
选择）的最差的
3
个供料器。
6 生产状态
显示生产状态。
同时吸取不成功时，显示为「同时吸取失败」。
1
2
4
6
5
3
第 1 部 基本篇 第 2 章 生产
2-59
(3) 传送信息（例：传送方向 左→右、前面基准）
1) 显示
以图示符号显示传送状态。
2) 图示符号的说明
No
项目
显示
1
In、Out 传感器
1-1: In 传感器
1-2: Out 传感器
显示
In
、
Out
传感器的状态。
打开状态
关闭状态
2 等待传感器
显示等待传感器的状态。
打开状态
无显示
关闭状态
3
停止传感器
显示停止传感器的状态。
打开状态
无显示
关闭状态
4 停止挡销
显示停止挡销的状态。
打开状态
关闭状态
5 C-OUT 传感器
显示
C-OUT
传感器的状态。
打开状态
无显示
关闭状态
6
准备进/出（ Ready In／Out
）
6-1:出 Out
6-2:进 In
显示准备进
/
出（
Ready In
／
Out
）信号的状态。
打开状态
关闭状态
Board available in／out
6-1: 进
6-2: 出
显示
Board available in
／
out
的状态。
打开状态
关闭状态
7
传送马达状态
进、中、出
显示传送马达的状态。
工作中
无显示
静止中
1-
1-
2
3
4
6-
6-
7
第 1 部 基本篇 第 2 章 生产
2-60
2-8-3-3 生产状态（真空）

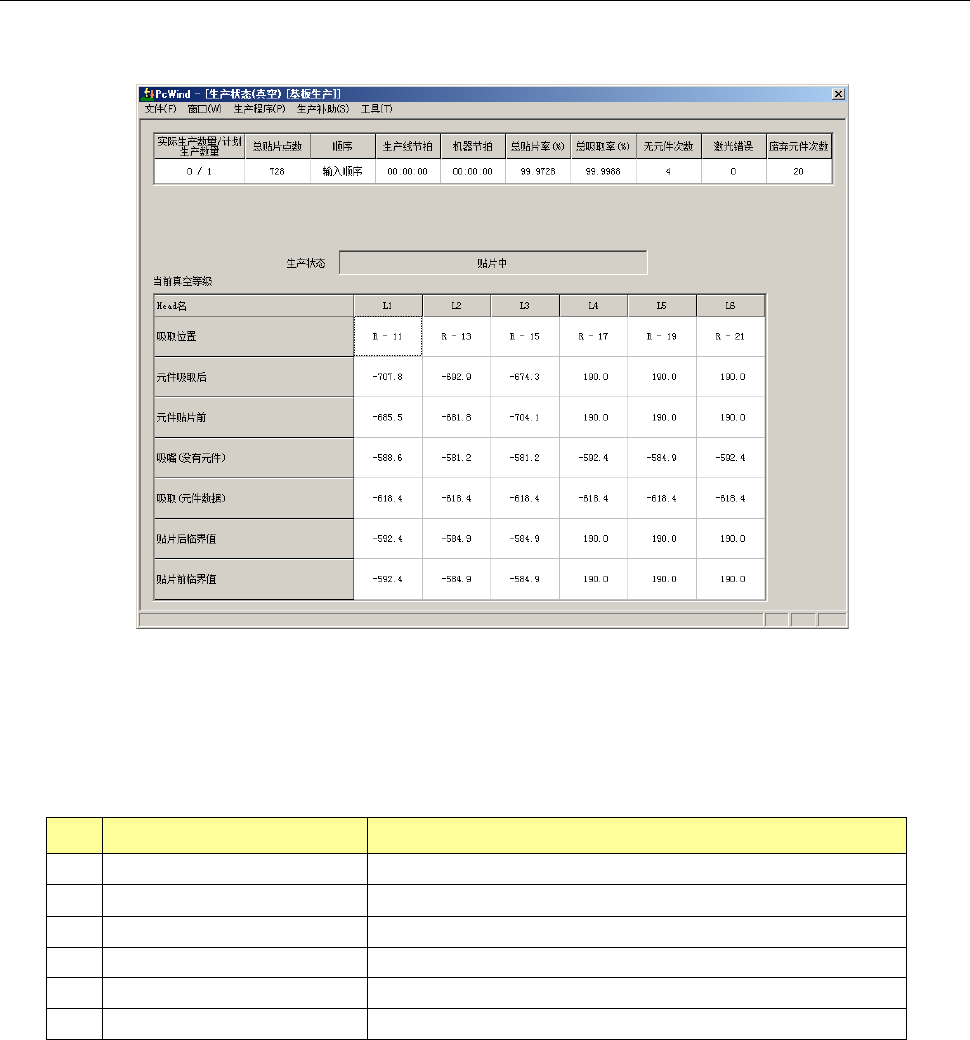

选择窗口-生产状态(真空)，即显示生产状态(真空)画面。
显示生产中的各时机的真空等级。画面显示示例如下。
1)生产信息、生产状态项目
与生产状态(动作)的项目相同。详情请参见「2-8-3-1 生产状态(动作)」。
2)真空等级项目
显示各个 Head 的各时机真空等级。
No.
项目
内容
1
Head
名
显示各项目的
Head
编号。
2
吸取位置
显示元件吸取中，或正在移动到吸取位置。
3
元件吸取后
显示
Head
吸取元件后当前的真空级别。
4
元件贴片前
显示
Head
贴片元件前当前的真空级别。
5
吸嘴
(
安装时
)(
没有元件
)
显示
Head
吸嘴贴片时（无元件）当前的真空级别。
6
贴片前临界值
用于贴片时判断
Head
有无元件的真空圧力的阈值。
点击菜单栏的「窗口」/「清除生产管理信息」，可清除生产信息的总贴装率及总吸取率。
另外，读入文件时，总贴装率及总吸取率会被清除。
