第 1 部 基本篇 第 2 章 生产
2-61
2-8-3-4 生产状态（图像）

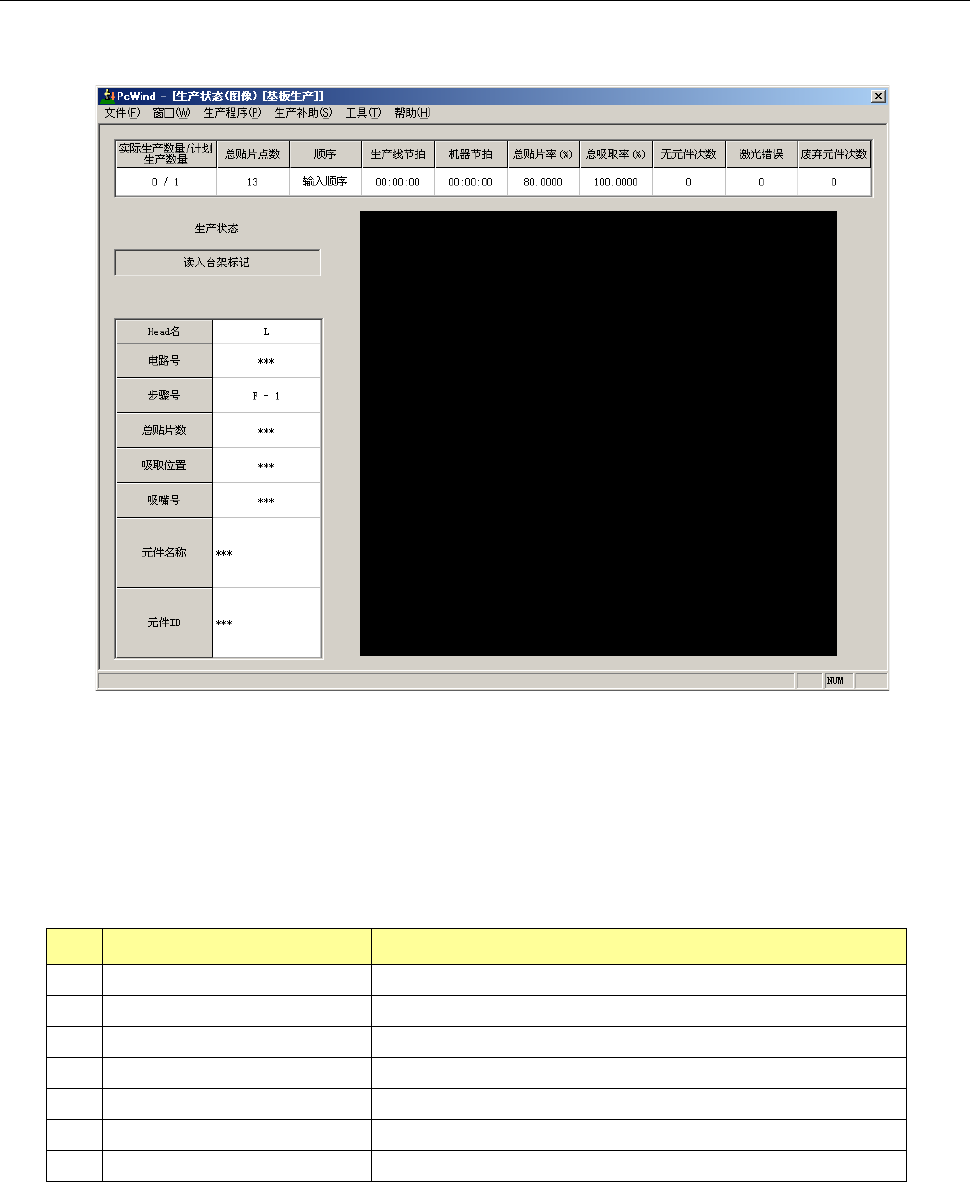

选择窗口-生产状态(图像)，即显示生产状态(图像)画面。
显示生产中拍摄的各标记及叠加画面。画面显示例如下。
1)生产信息项目
与生产状态(动作)的项目相同。详情请参见「2-8-3-1 生产状态(动作)」。
2)生产状态项目
对正在显示叠加画面时的生产状态进行显示。
在生产状态(图像)中，显示以下的生产状态。
No.
显示文字
状态
1
VCS
识别中
图像识别元件的
VCS
识别处理中
2
读入区域标记
区域标记的识别处理中
3
读入
BOC
标记
BOC
标记识别中
4
读入坏板标记
检测使用
OCC
的坏板标记中
5
读入台架标记
台架标记读取中
6
读入模具元件
模具元件的识别中
7
其他状态
Cal
标记识别、吸嘴
D
剪切检测
第 1 部 基本篇 第 2 章 生产
2-62
3)生产动作项目
显示正在生产中的叠加画面时的生产动作的项目。
No.
项目
内容
1
Head
名
显示各项目的
Head
的编号。
识别各标记时，显示拍摄的
OCC
。
2
电路号
显示
Head
吸取贴片的元件的电路号。
3
步骤号
显示
Head
吸取贴片的元件的贴片数据编号。
识别
BOC
标记、台架标记时，显示标记号。
4
总贴片数
显示基板上已贴片的元件个数。
5
吸取位置
显示
Head
吸取元件的位置。
6
吸嘴号
显示
Head
所安装的吸嘴号。
7
元件名称
显示
Head
所吸取的元件名。
8
元件（贴片）
ID
显示
Head
所吸取的元件的贴片
ID
。
第 1 部 基本篇 第 2 章 生产
2-63
2-8-3-5 暂停
要暂停生产时，请按操作面板的<STOP>开关。
以“连续”生产模式进行生产时按下<STOP>开关，或以“单步”生产模式在“步骤”位置上停止时，机器会进
入暂停状态。
暂停状态时显示如下画面。
在此状态下按<START>开关，对话框即消失，暂停状态解除。
如果按下<STOP>开关，则转换为生产中断处理。
注意
按下
<START>
开关后，
Head
会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装
置。
在按下<START>开关前，请务必确认没有人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>
开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
