第 1 部 基本篇 第 2 章 生产
2-139

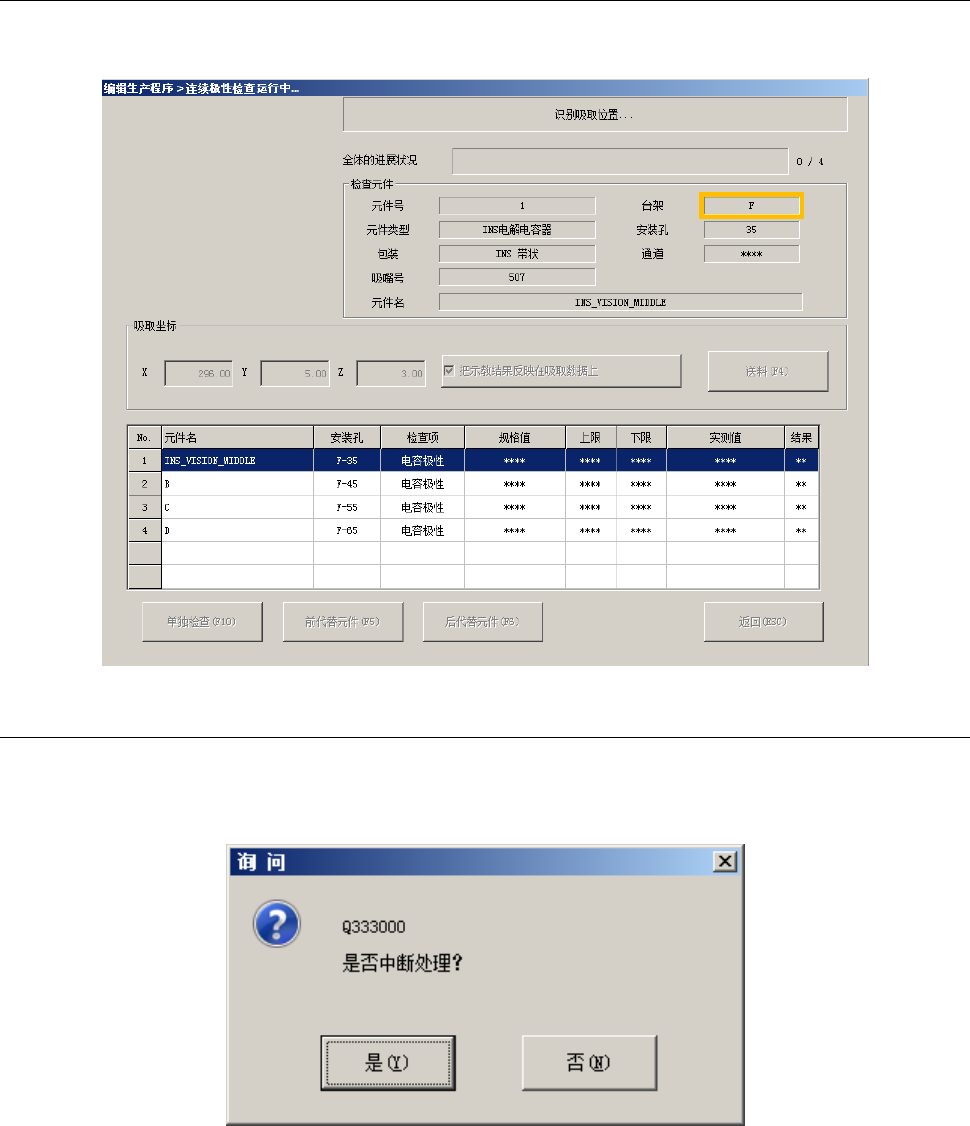

2-11-6-5 连续检查中
连续检查过程中，显示进行检查的元件内容，显示逐项执行过程中的进展状况及检查结果。
2-11-6-6 中断
要强行中止时，按下<STOP>开关，即显示以下提示。
要检查结束时，请选择[是]。
第 1 部 基本篇 第 2 章 生产
2-140
2-12 工具
操作选项
从主画面的[工具]－[操作选项]中，仅显示与生产相关的项目。
即使在生产控制以外的画面显示的操作选项中进行设定，选中的内容也相同。
详见「第7章 操作选项」。
2-13 生产时的各项处理
继续返回原点
在可以进行继续返回原点的状态下，按下功能条的原点复位按钮，显示有[伺服锁]按钮的画面。
要显示继续返回原点画面，必须先完成一次全轴返回原点。
◇ 出现切断伺服电源的异步现象时能否进行继续返回原点列表如下：
◆ 发生下述情况时，不能进行继续返回原点。
1) 全轴返回原点未完成时
2) 已执行了继续返回原点，但未完成时
No.
异步现象
继续返回原点
1
主机异常停止
×
2
供料器悬浮瞬间停止
○
3
各轴限位传感器检测
×
4
各轴报警
×
5
基准领域传感器检测
○
6
POWER OFF(CE
机
)
○
第 1 部 基本篇 第 2 章 生产
2-141
继续生产
2-13-2-1 概要
生产异常终止（发生异步现象、生产异常终止）时，可按照以下步骤进行继续生产。
“继续生产”是指：只要进行了一个元件的吸取、贴片动作，之后再进行的生产的称为“继续生产”。
如果尚未进行元件的吸取、贴片动作的，则不是“继续生产”而是“新建生产”。
生产开始时，若传送通道上有基板，需要选择搬出（Eject）基板，还是重新固定（重夹）基板开始生
产。这称为“不传送基板的生产”。
・ 在刚读入生产程序后的状态下，或在结束一次生产画面的状态下，如果按“不传送基板的生产”重新
开始生产时，由于对生产中断时传送通路的状态不明确，有可能造成缺件或误贴片。
・ 在“不传送基板的生产”中重新夹紧时，如果基板过重，重新夹紧可能失败（基板尺寸过大或上面已
经贴装了大量元件时）。

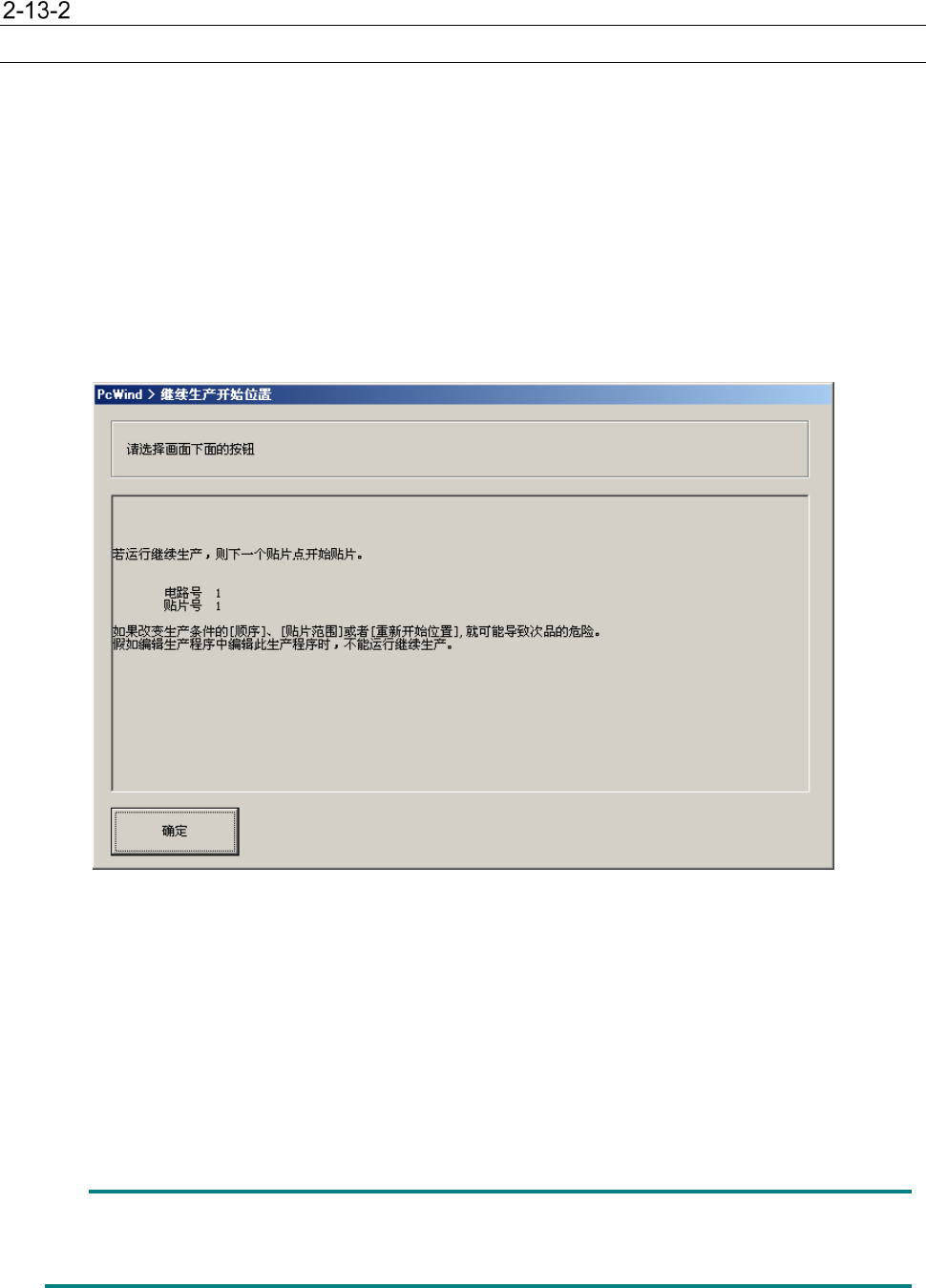

生产异常终止时，会显示询问生产重新开始位置的提示信息。
上述对话框显示的是未贴片状态下的下一个贴片的开始位置，
在这里点击[确定]，则回到生产条件画面。
下一次生产开始时，会显示询问是否从作为继续生产数据的记录位置重新开始生产的确认提示信息。
同时对生产开始前处理进行确认。
但是，在异常终止后，在下一次生产开始前编辑了生产程序时，则不会出现确认提示信息而直接进
入正常生产。
（改变基板 ID、增加或删除贴片点、修改贴片点的元件时）
尽管变更供给装置后可进行继续生产，但变更后可能发生与生产管理信息的数值不统一的现象。
因此不推荐这样的作业，敬请注意。
