第 1 部 基本篇 第 2 章 生产
2-150
归还吸嘴
生产动作中替换吸嘴时，如果Head（Head）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴画面，询问是把Head吸住的吸嘴手动归还、或是自动归还。

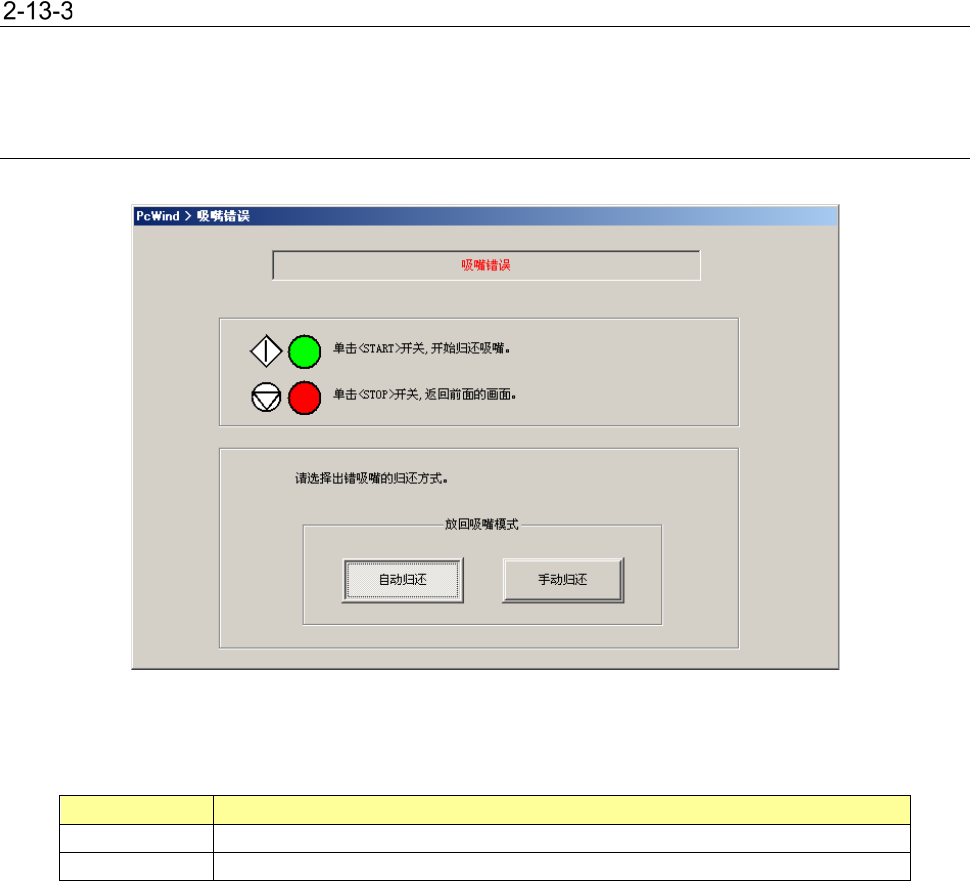

2-13-3-1 归还吸嘴的画面显示
(1) 归还吸嘴模式
选择出错吸嘴的归还方式。
项目
内容
手动归还
将
Head
吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还
自动归还安装错误的吸嘴。
(2) <START>开关、<STOP>开关
按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>开关 ：不进行吸嘴归还，返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-151
2-13-3-2 手动归还吸嘴
归还吸嘴方式选择“手动归还”，按动<START>开关后，会显示信息，要求确认将Head吸嘴移动到吸
嘴拆卸位置。

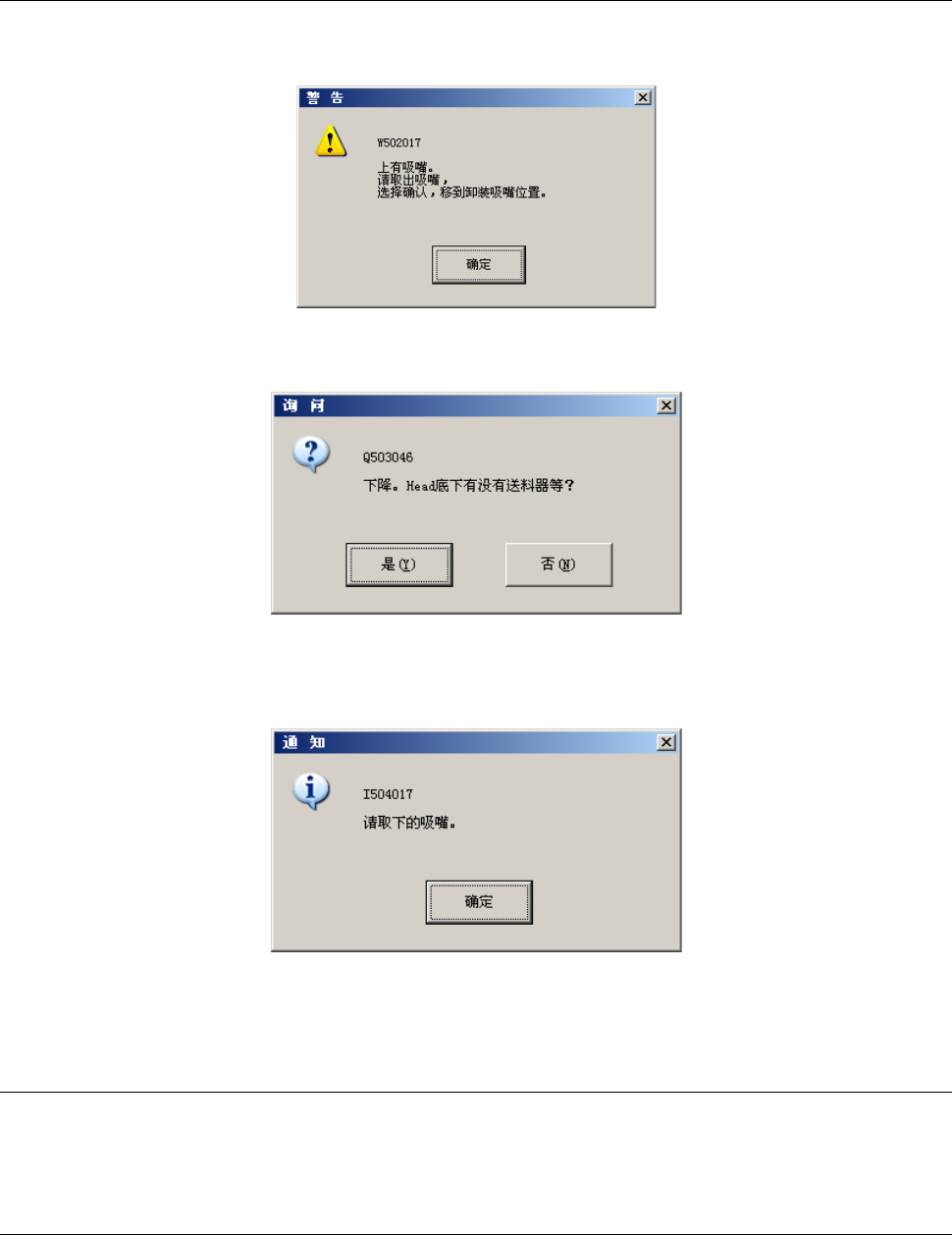

吸嘴移动到拆卸位置后，因为Z轴要下降，会显示对话框，询问“Head底下有没有供料器等？”
Z轴下降后，就会显示取下吸嘴的指示对话框。
如果有多个Head吸嘴出现吸嘴安装错误，则这些吸嘴将重复同样的处理。
按[确定]按钮后，如其他Head也有吸嘴安装错误，请进行同样的处理。
全部Head上的归还吸嘴处理完毕后，Z轴将上升，移动到Z轴退避位置。
2-13-3-3 自动归还吸嘴
“归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。
全部Head上的吸嘴归还完毕后，Z轴将上升，移动到Z轴退避位置。
2-13-3-4 归还吸嘴后的操作
生产异常终止后进行归还吸嘴时，变成生产空运行状态。
生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。
第 1 部 基本篇 第 2 章 生产
2-152
设备信息的取得
从下拉菜单中选择[文件]-[设备信息的取得和保存]，可显示取得设备信息和保存的对话框。
在生产空运行状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。
本功能请在有本公司服务人员或代理店的指示后使用。
获得的文件，也请同样按指示处理。
<操作方法>
* 在运行本功能之前，请在生产画面菜单取得和保存设备信息。

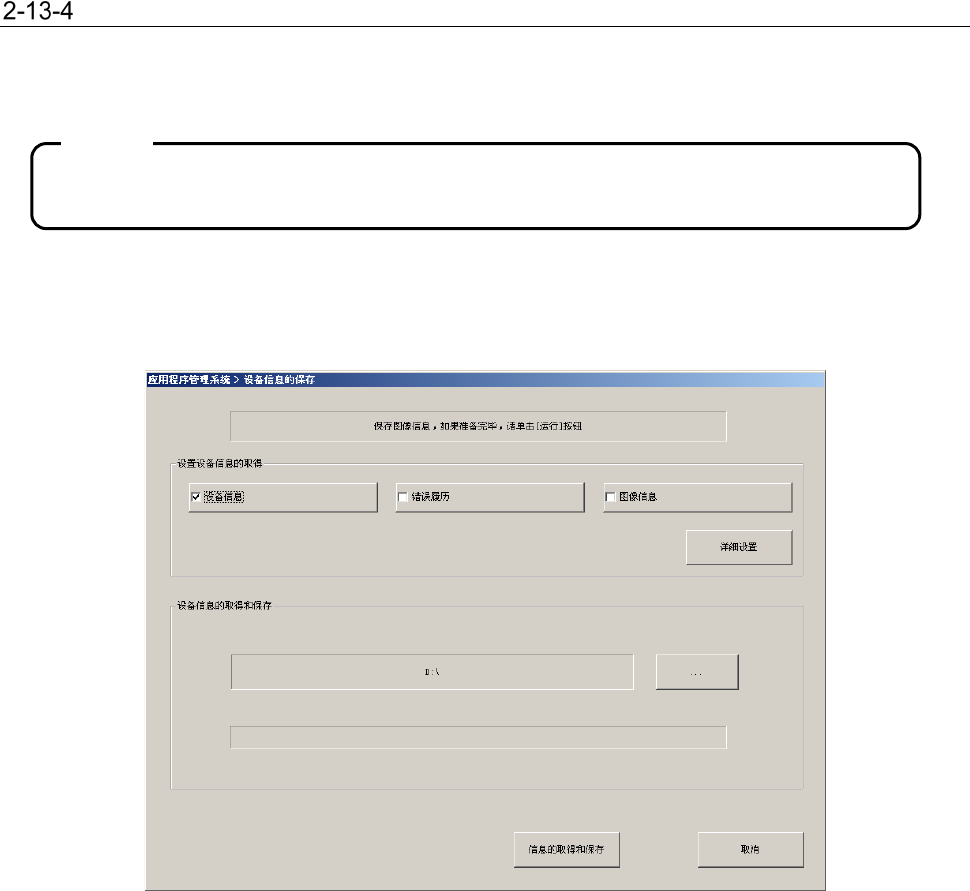

① 选择菜单「文件(F)」→「设备信息的取得...」。
② 请按下[…]按钮，指定文件的保存位置。
③ 利用[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。
注意：
