第 1 部 基本篇 第 1 章 装置概要 1-8 1-1- 5 本装置的构成 ① AT C 单元 ② Head 单元 ③ O CC 单元 (L) ④ VCS 单元（选购项） ⑤ X-Y 单元 ⑥ 基板传送单元 ⑦ C AL 块单元 ⑧ 供料器台架单 元 ⑨ HMS 单元 ⑩ 负荷控制单元 （选购项） ⑪ R- AT C 单元（选购项 ） ⑫ 引脚矫正治具 （选购项） ⑬ 多针引脚矫正 治具（选购项） ① 液晶 监视 器 ② 操作面板 ③…
第 1 部 基本篇 第 1 章 装置概要
1-7
*5 引脚矫正/多针引脚矫正治具和 USB 保护组件成为引脚矫正功能和组套。
*6 需要另外的 PC。
*7 与 JaNets 的部分功能对应。具体请参照 JaNets 使用说明书。
1-1-4 简称说明
简 称
意 义
中文 英文
ATC 自动工具交换装置 Auto Tool Changer
DTS 双托盘服务器 Dual Tray Server
EPU 外部编程装置 External Programming Unit
HMS 高度测量装置 Height Measurement System
HOD 手控操作盘 Handheld Operating Device
IFS-NX 智能供料器系统 Intelligent Feeder System
LNC 激光校准新概念 Laser align New Concept
MNVC 多吸嘴图像定心 Multi Nozzle Vision Centering
MTS 矩阵托盘服务器 Matrix Tray Server
OCC 位置校正摄像机 Offset Correction Camera
PWB 基板 Printed Wiring Board
VCS 图像识别元件位置修正装置 Vision Centering System
DFFP
全焦点识别 Depth From Focus Processing
第 1 部 基本篇 第 1 章 装置概要
1-8

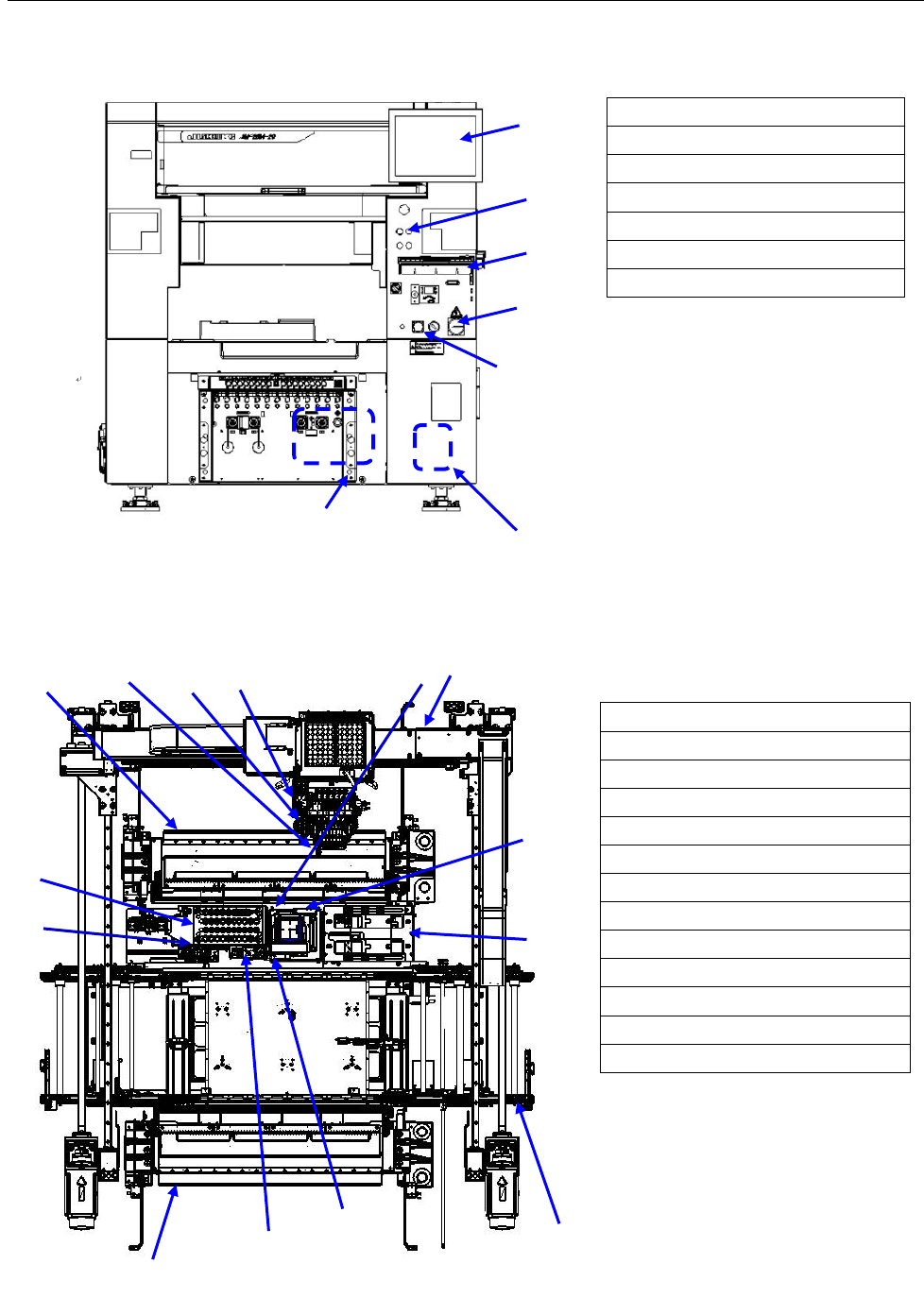

1-1-5 本装置的构成
① ATC 单元
② Head 单元
③ OCC 单元(L)
④
VCS
单元（选购项）
⑤
X-Y
单元
⑥
基板传送单元
⑦
CAL
块单元
⑧
供料器台架单元
⑨
HMS
单元
⑩ 负荷控制单元（选购项）
⑪
R-ATC
单元（选购项）
⑫ 引脚矫正治具（选购项）
⑬ 多针引脚矫正治具（选购项）
① 液晶监视器
② 操作面板
③ 电源开关
④ 键盘/带轨迹球的键盘
⑤ 真空泵(后侧)
⑥ 断路器
⑦ 台架连接器电源开关
③
①
②
⑤
⑥
⑧
⑨
⑦
④
⑩
⑪
⑧
①
②
⑤
③
④
⑦
⑥
⑬
⑫
第 1 部 基本篇 第 1 章 装置概要
1-9

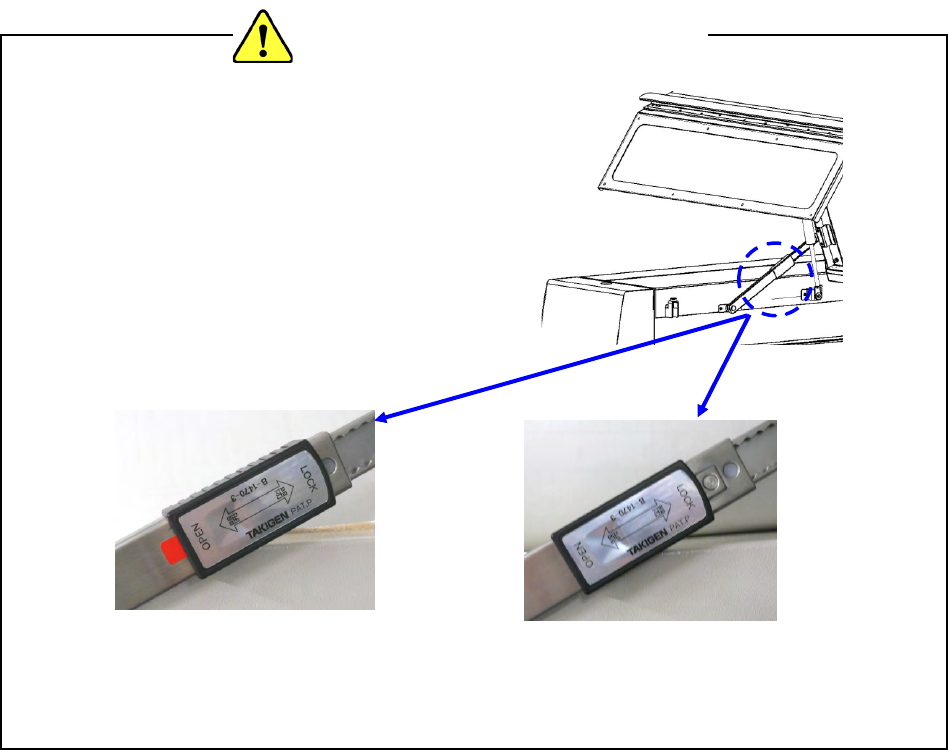

◆ 打开安全罩时，先把罩子推上去，
再把锁杆向箭头（LOCK）方向推，锁好。
确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全罩有落下来的危险。
◆要关安全罩时，要先解开锁，再关闭。
把安全罩向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止盖子落下来受伤。）
﹡不要在安全盖、手杆等处过渡增加负荷。
LOCK（锁定）状态 OPEN（打开）状态
＜开关安全罩时的注意事项＞
