第 1 部 基本篇 第 2 章 生产 2- 161 (6) 各种信息 显示有关暂停的 各种信息，进行 设置。 项目 内容 详细信息 显示暂停时的贴 片状态。 有关详细信息， 请参见「 2-14-1-4 详细信息」 。 补充元件 对发生元件用完 的供应装置，自 动进行补满元 件。 取得图像识别信息 He ad 取得图像识别的 信息，显示图像 识别错误详细 信息。 有关图像识别错 误详细信息，请 参见「 2-10-4-2 」。 (7 ) 其…
第 1 部 基本篇 第 2 章 生产
2-160
(2) 生产操作
针对对应的送料台架，列表显示当前的生产动作。
项目
内容
Head
名
显示项目的
Head
号。
电路号
显示
Head
吸取贴片的元件的电路号。
步骤号
显示
Head
吸取贴片的元件的
”
贴片数据
”
号。
总贴片数
显示已贴片到基板的元件数量。
吸取位置
显示
Head
所吸取的元件位置。
吸嘴号
显示
Head
上安装的吸嘴号。
元件名
显示
Head
吸取的元件名。
贴片
ID
显示
Head
吸取的元件的贴片
ID
。
(3) 重新开始模式
指定从暂停状态转入重新开始生产的方法。
项目
内容
重试
对发生错误的元件重新进行吸取贴片。发生元件用完的供应装置，自动进行补
满。
跳过
跳过发生错误元件的贴片。
(4) 执行模式
选择是连续进行生产，还是在每一个步骤停机。
项目
内容
连续
生产不间断地连续运行，直至终止或者中断。
单步
按照移动的节点暂停。然后按
<START>
开关重新开始生产。
(5) 各种动作
变更生产中的数据。
项目
内容
移到
Head
等待位置
将
Head
退避到等待位置。
检测
暂停的原因是元件用完时，可对导致元件用完的元件高度进行测量。
激光波形显示
显示激光波形画面，可以确认激光波形。
图像信息保存文件
将
VRAM
的图像保存到文件。
设备信息保存文件
将装置信息或错误履历、图像信息等保存到文件。
安全盖锁定解除
Head
上没有吸取元件时，解除保护安全盖的锁定。
圆型
ON
开始圆型供料器的监视动作，可以补充元件。
在本画面，无法获悉是否补充元件至满料。
圆型
OFF
圆型供料器的监视动作停止。
第 1 部 基本篇 第 2 章 生产
2-161
(6) 各种信息
显示有关暂停的各种信息，进行设置。
项目
内容
详细信息
显示暂停时的贴片状态。
有关详细信息，请参见「
2-14-1-4
详细信息」。
补充元件
对发生元件用完的供应装置，自动进行补满元件。
取得图像识别信息
Head
取得图像识别的信息，显示图像识别错误详细信息。
有关图像识别错误详细信息，请参见「
2-10-4-2
」。
(7) 其他
显示有关暂停的各种信息，进行设置。
项目
内容
取出元件
解除吸嘴的元件抓持，取出元件。
2-14-1-3 跟踪
当暂停画面显示时按功能栏的[跟踪]按钮，可进入吸取位置跟踪模式。
对重试超次、或元件用尽的所有带状供料器、管状供料器、散装供料器、径向供料器、圆型供料器、轴
向供料器，均可进行吸取位置跟踪。
但被设定为“不使用”的供料器，不能成为对象。
详细情况请参见「2-13-6 摄像机跟踪吸取位置」。
第 1 部 基本篇 第 2 章 生产
2-162
2-14-1-4 详细信息

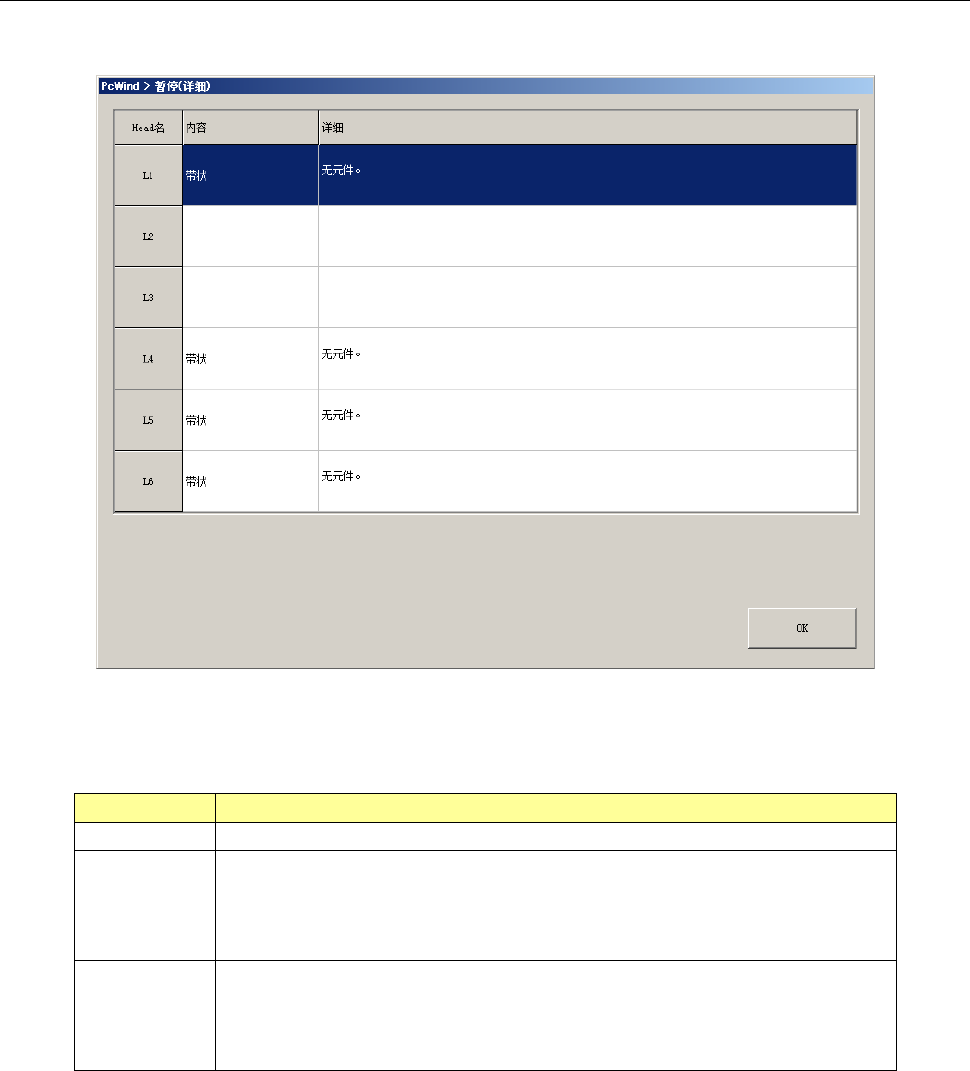

在暂停画面上按[详细信息]按钮时，会显示详细信息画面。
(1) 错误Head一览
显示暂停时的Head状态一览。
项目
内容
Head
名
显示
Head
号。
内容
正常完成贴片时，显示元件的定心方式。
如果发生了错误，则显示错误内容的大分类。
与重试列表显示的大区分相同。
详细情况请参见「
2-10-4-2
显示
错误内容（大区分）」。
详细
正常完成贴片时，显示
[
正常
]
。
如果发生了错误，则显示详细错误内容。
与重试列表显示的详细相同。
详细情况请参见「
2-10-4-2
显示
错误内容（详细）」。
按下[OK]按钮，则结束详细画面，返回到暂停画面。
