第 1 部 基本篇 第 2 章 生产
2-178
2-14-10-3 贴片前的基板高度测量
操作选项的［贴片前进行贴片基板高度测量］为有效时，则贴片前会进行测量。

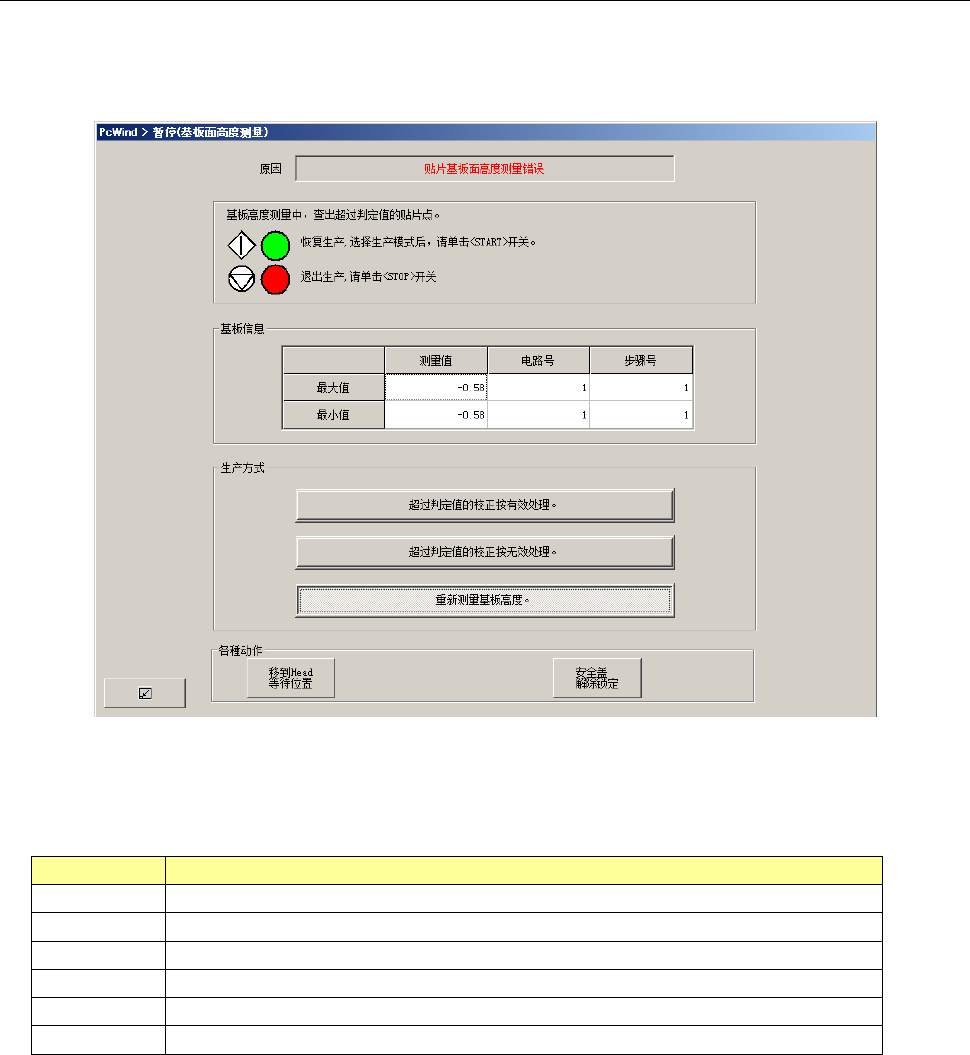

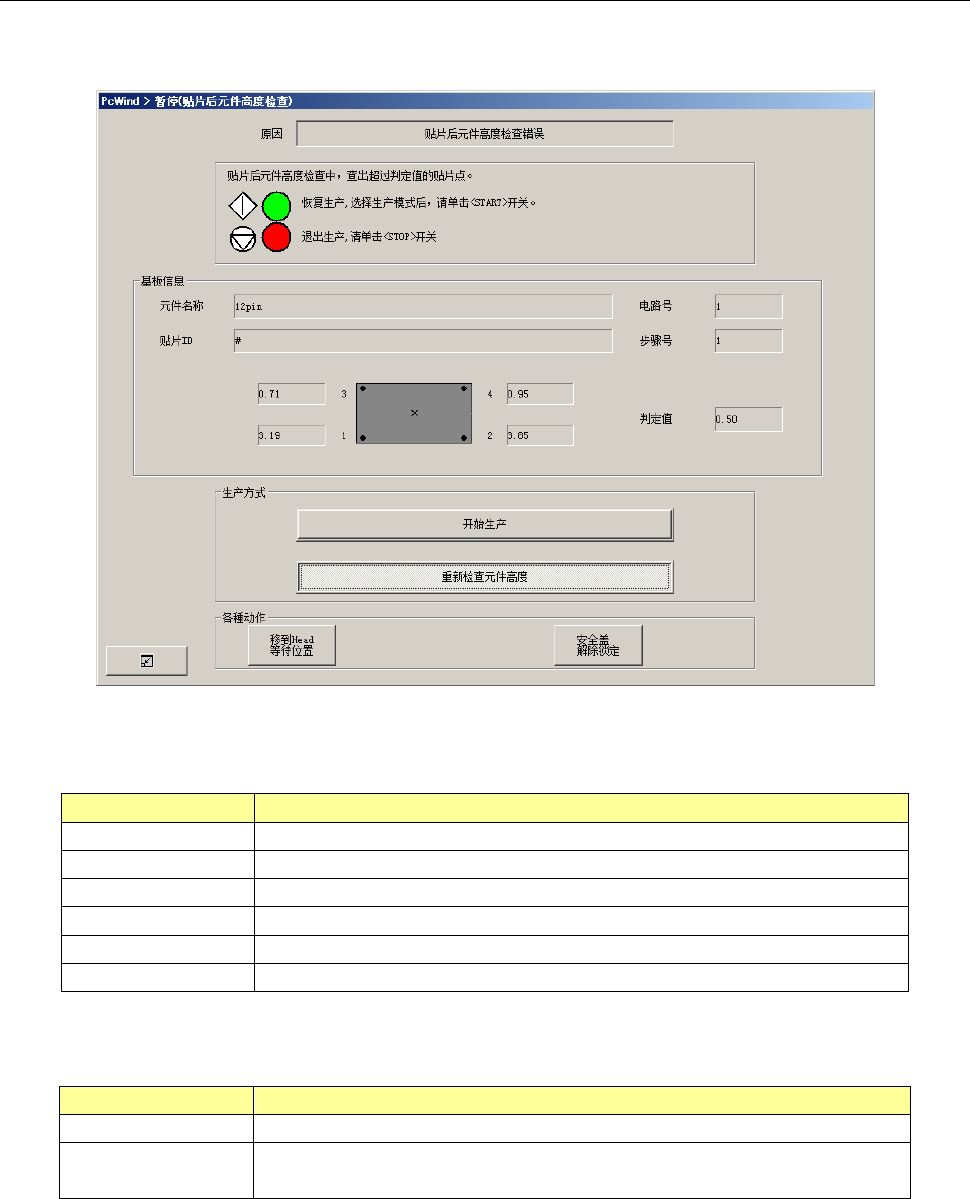

发生测量错误时，即显示下图并进入暂停状态。
(1) 基本信息
显示发生错误的贴片点信息。
项目
内容
元件名称
显示发生错误的贴片点元件名称。
贴片
ID
显示发生错误的贴片点贴片
ID
。
判定值
显示发生错误的贴片点判定值。
测量值
显示发生错误的贴片点测量值。
电路号
显示发生错误的贴片点电路号。
步骤号
显示发生错误的贴片点步骤号。
第 1 部 基本篇 第 2 章 生产
2-179
(2) 生产方式
选择实施再次测量，还是使校正值有效或无效并重新开始生产。
项目
内容
超过判定值的校正
按有效处理
在重新开始后的生产中，对超过编辑程序中输入的校正值进行校正。
超过判定值的校正
按无效处理
在重新开始后的生产中，不对超过编辑程序中输入的校正值进行校正。
重新测量基板高度
重新测量基板面高度。
(3) 各种动作
进行Head移动到等待位置等设置。
项目
内容
移到
Head
等待位置
使
Head
移动到等待位置。
安全盖解除锁定
解除保护安全盖的锁定。
在贴片基板面高度错误画面里，按下＜START＞开关时，会按生产重新开始模式中指定的动作进
行操作。
在贴片基板面高度错误画面里，按下＜STOP＞开关，则显示中断画面。
第 1 部 基本篇 第 2 章 生产
2-180
2-14-10-4 贴片后元件高度检查
操作选项的［贴片后进行元件高度检查］为有效时，在贴片后，会通过HMS测定贴片元件的高度。
发生测量错误时，即显示下图并进入暂停状态。
(1) 基本信息
显示发生错误的贴片点信息。
项目
内容
元件名称
显示发生错误的贴片点元件名称。
贴片
ID
显示发生错误的贴片点贴片
ID
。
电路号
显示发生错误的贴片点电路号。
步骤号
显示发生错误的贴片点步骤号。
判定值
显示发生错误的贴片点判定值。
测量值
显示发生错误的贴片点测量值。
(2) 生产方式
选择实施再次测量，还是使校正值有效或无效并重新开始生产。
项目
内容
开始生产
进行下一个吸取或贴片动作。
重新检查元件面高
度
重新进行贴片后元件高度测定。
