第 1 部 基本篇 第 2 章 生产
2-184
循环停止

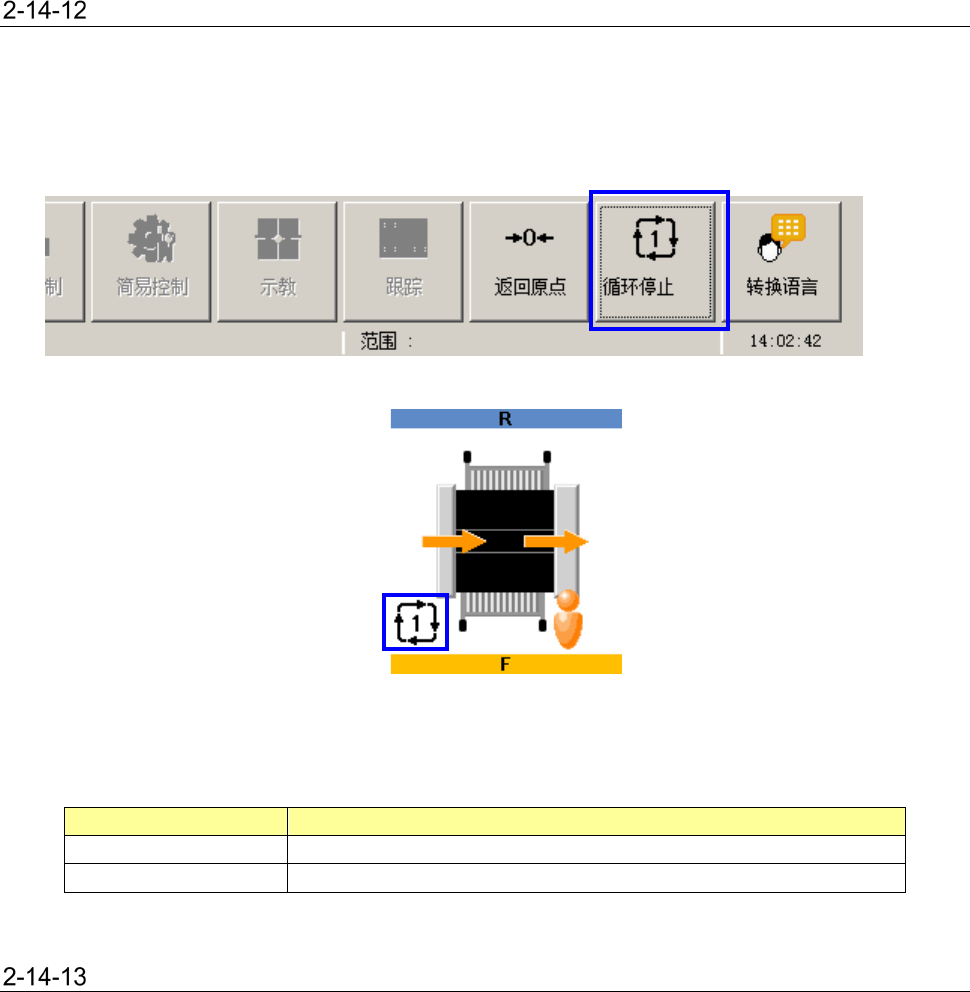

按下功能条上的「循环停止」按钮，当简易事件显示画面中显示循环停止图标时，即进入循环停止模式。
循环停止模式是，生产中在基板贴片结束时，搬出基板，结束生产。
此种方式，视为正常的结束生产。
在循环停止模式中，再次按「循环停止」按钮时，循环停止模式即被解除。
在循环停止模式中结束生产的时间点，可在操作选项的「生产／动作」的［循环停止时的动作］中指定。
项目
内容
不搬出基板
对所有贴片元件进行贴片后，不进行基板搬送，暂停生产。
搬出所有在制基板
把现在贴片中的基板全部贴片后，搬出基板，结束生产。
发生元件带回错误
元件贴片后在移动到吸取位置过程中，通过激光检查吸嘴前端，确认是否带回元件。
如果发现有元件被带回，可能出现误贴片，会显示错误提示，生产停止。
点击确定，则结束生产动作。发生错误后请确认吸嘴前端上是否有元件被带回。
另外，请确认使用的吸嘴是否磁化、吸嘴前端有无焊锡、吸嘴前端的橡胶是否被溶解等情况。
第 1 部 基本篇 第 2 章 生产
2-185
图像识别异常
2-14-14-1 发生图像识别异常

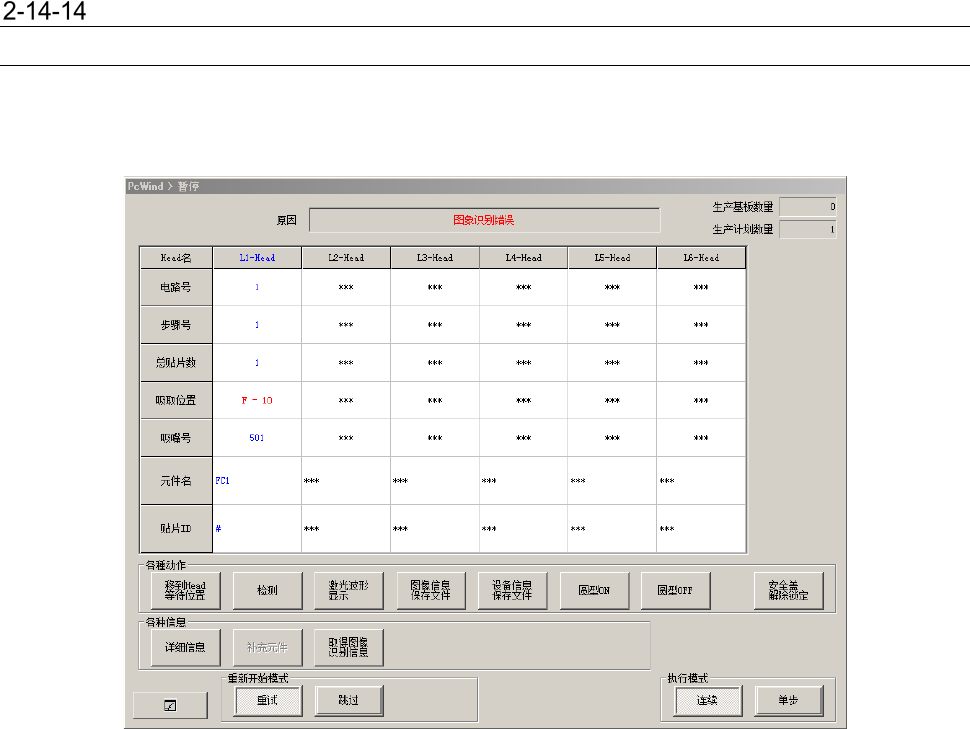

如果在操作选项 – 生产 – 暂停选项中，勾选了发生图像识别错误时暂停，则在生产中发生图像识别
异常后，会停止生产，显示暂停画面。
在上述画面中，按下详细信息按钮，即可打开错误详细信息画面。
图像识别异常时，会像下图一样在详细信息对话框里显示［图像显示］、［前分割屏幕］、［下一个分
屏］、[图像保存文件]、［取得图像数据］、［取得图像识别信息］各按钮。
此外，在分割识别DFFPVCS，当你按下[OSD]按钮，系统会要求分割识别步骤]现在什么拆分的图像的情
况。
第 1 部 基本篇 第 2 章 生产
2-186
(1) ［图像显示］按钮
选择正常贴片或发生识别错误的图像识别元件，按[图像显示]按钮，拍摄的图像会显示在叠加画
面中。
(2) ［前分割屏幕］按钮
DFFPVCS 的分割识别只能被选择，在按钮按下时，显示屏会切换到当前显示在屏幕上叠加的划分
识别图像的图像的前面。
(3) ［下一个分屏］按钮
DFFPVCS 的分割识别只能被选择。在按下按钮，切换显示屏，以当前显示在屏幕上叠加的划分识
别图像的下一张图像。
(4) ［分割识别步骤］按钮
只有将显示 DFFPVCS 的分割识别。如果这不是 DFFPVCS 的划分识别它会显示***。看来屏幕的东
西一瞬间目前。显示为 2/4（图像的 2 一瞬间在总共四师的认可）。
(5) ［图像保存文件（保存图像文件）］按钮
选择发生识别错误的图像识别元件，按[图像保存文件]按钮后，拍摄的图像会显示在叠加画面中，
错误图像会被保存到以下位置。
・在 54mm 广角相机/27mm 广角相机时
文件夹名 ：D:\Juki\Log\VRAM
文件名 ：VRAMxx.img（xx→001,002,003）
・在 DFFP 相机进行识别时(仅在元件种类为插入元件时)
文件夹名 ：D:\Juki\Log\DFFP
文件名 ：xx_Affine_0?_1_1.bmp（xx→L1,L2,L3,L4,L5,L6 ?→1,2,3）
xx_Height_1_1.img（xx→L1,L2,L3,L4,L5,L6）
