第 1 部 基本篇 第 2 章 生产
2-186

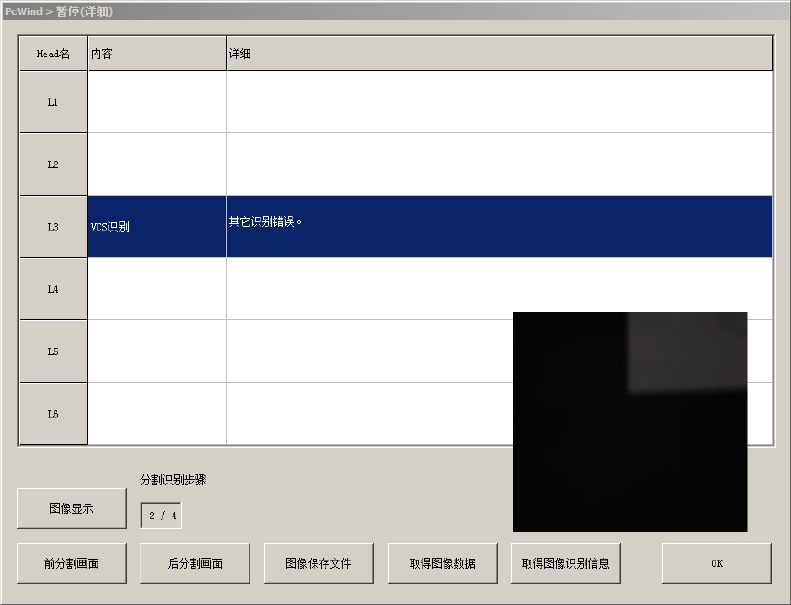

(1) ［图像显示］按钮
选择正常贴片或发生识别错误的图像识别元件，按[图像显示]按钮，拍摄的图像会显示在叠加画
面中。
(2) ［前分割屏幕］按钮
DFFPVCS 的分割识别只能被选择，在按钮按下时，显示屏会切换到当前显示在屏幕上叠加的划分
识别图像的图像的前面。
(3) ［下一个分屏］按钮
DFFPVCS 的分割识别只能被选择。在按下按钮，切换显示屏，以当前显示在屏幕上叠加的划分识
别图像的下一张图像。
(4) ［分割识别步骤］按钮
只有将显示 DFFPVCS 的分割识别。如果这不是 DFFPVCS 的划分识别它会显示***。看来屏幕的东
西一瞬间目前。显示为 2/4（图像的 2 一瞬间在总共四师的认可）。
(5) ［图像保存文件（保存图像文件）］按钮
选择发生识别错误的图像识别元件，按[图像保存文件]按钮后，拍摄的图像会显示在叠加画面中，
错误图像会被保存到以下位置。
・在 54mm 广角相机/27mm 广角相机时
文件夹名 ：D:\Juki\Log\VRAM
文件名 ：VRAMxx.img（xx→001,002,003）
・在 DFFP 相机进行识别时(仅在元件种类为插入元件时)
文件夹名 ：D:\Juki\Log\DFFP
文件名 ：xx_Affine_0?_1_1.bmp（xx→L1,L2,L3,L4,L5,L6 ?→1,2,3）
xx_Height_1_1.img（xx→L1,L2,L3,L4,L5,L6）
第 1 部 基本篇 第 2 章 生产
2-187

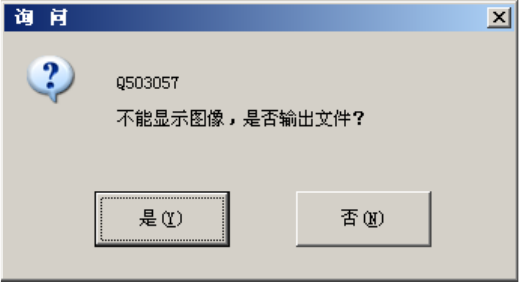

(6) ［取得图像数据］按钮
选择发生识别错误的图像识别元件，按[取得图像数据]按钮后，即显示确认取得的提示信息。
选择「是」，取得错误图像数据，取得的数据保存到以下位置。
・在54mm广角相机/27mm广角相机时
文件夹名 ：D:¥Juki¥Too l s ¥VcsImage
文件名 ：生产程序名.img
・在DFFP相机进行识别时(仅在元件种类为插入元件时)
文件夹名 ：D:¥Juki¥Too l s ¥VcsImage¥生产程序名
文件名 ： xx_Affine_0?_1_1.bmp（xx→L1,L2,L3,L4,L5,L6 ?→1,2,3）
xx_Height_1_1.img（xx→L1,L2,L3,L4,L5,L6）
在详细信息对话框中，一旦按下［取得图像数据］后，从之后的同一对话框开始，［图像显示］及
[图像文件保存]按钮会变为不能使用。
第 1 部 基本篇 第 2 章 生产
2-188

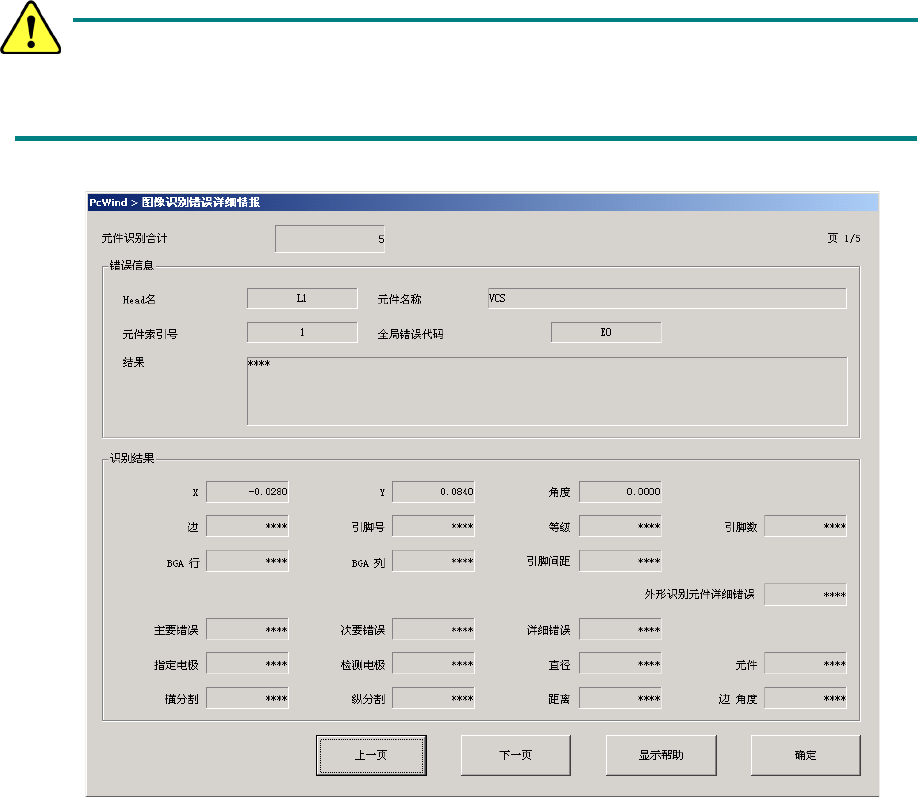

(7) ［取得图像识别信息］按钮
选择正常贴片或发生识别错误的图像识别元件，按［取得图像识别信息］，即可取得图像识别信息，
显示图像识别错误详细信息对话框。
仅当选择了进行图像识别的 Head 所在的行时，才能按下［图像显示］[图像文件保存]［取
得图像识别信息］等各按钮。
仅当选择了发生图像识别错误的 Head 所在的行时，才能按下［取得图像数据］按钮。
在对话框中，显示元件识别时的最新详细信息。对话框中各按钮的使用方法如下。
按［上一页］，显示上一个元件识别时的信息。
按［下一页］，显示当前元件识别信息的下一个信息。
按［显示帮助］，显示针对当前显示的图像识别错误信息的帮助。
按［确定］，关闭图像识别错误详细信息对话框。
显示图像识别错误详细信息对话框时，按下操作面板的<START>开关，即重新开始生产动作。
按下<STOP>开关，则停止生产动作。
