第 1 部 基本篇 第 2 章 生产 2- 193 管脚的长度不同（元件用尽） 勾选了操作选项 – 生产 – 暂停的 「发生 错误时暂停」 时， 在生产中发生管脚 长度不同 ( 元件用尽 ) 时， 停止生产，显示 暂停画面。 元件种类区分为 插入 元件与 INS 电解电容器时， 激光高度为距离 元件管脚下面 1 mm 。 如果将元 件高度错 误设定的过大， 则管脚处于不进 行映射位置的 激光高度。 在该状态下的生 产动作中吸取元 件时，…
第 1 部 基本篇 第 2 章 生产
2-192
监视动作开始
路径传感器・
Ready/Busy
取得状态
圆型供料器马达动作开始
Yes
NO
中断指令（暂停等）
NO
Yes
圆型供料器
马达动作停止
监视动作结束
圆型供料器
马达动作停止
＊动作监视示例：使用孔编号
1
号的通道
1
、通道
2
、通道
5
、通道
6
时
通道 1 为满料状态，且通道 2 为满料状态时，停止圆型供料器 LL 的马达动作。
通道 5 为满料状态，且通道 6 为满料状态时，停止圆型供料器 LR 的马达动作。
此外的情况下，各马达动作。
对应各轨道状态的马达状态关系如下。
通道
1
通道
2
马达
LL
状态
a
未完成
未完成
动作
状态
b
满料
未完成
动作
状态
c
未完成
满料
动作
状态
d
满料
满料
停止
通道
5
通道
6
马达
LR
状态
a
未完成
未完成
动作
状态
b
满料
未完成
动作
状态
c
未完成
满料
动作
状态
d
满料
满料
停止
满料…圆型供料器通道为满料状态
路径传感器 ON 且
Ready/Busy ON
第 1 部 基本篇 第 2 章 生产
2-193
管脚的长度不同（元件用尽）
勾选了操作选项 – 生产 – 暂停的「发生错误时暂停」时，在生产中发生管脚长度不同(元件用尽)时，
停止生产，显示暂停画面。
元件种类区分为插入元件与INS电解电容器时，激光高度为距离元件管脚下面1mm。如果将元件高度错
误设定的过大，则管脚处于不进行映射位置的激光高度。
在该状态下的生产动作中吸取元件时，吸取元件后进行元件确认时元件为未吸取，但吸嘴前端确认元件
有无后，判断为有元件的状态。
在该状态下，显示本错误。
发生本错误时，应将元件的高度设定为比实际的元件更大。请在元件高度中设定正确的数值。
第 1 部 基本篇 第 2 章 生产
2-194
识别结果显示功能
是发生「插入可能元件判范围外」或者「引脚矫正失败」时，显示出识别结果的功能。
由于上述原因发生错误而暂停时，在暂停画面显示「识别结果」按钮。
2-14-17-1 插入可能元件判定范围外

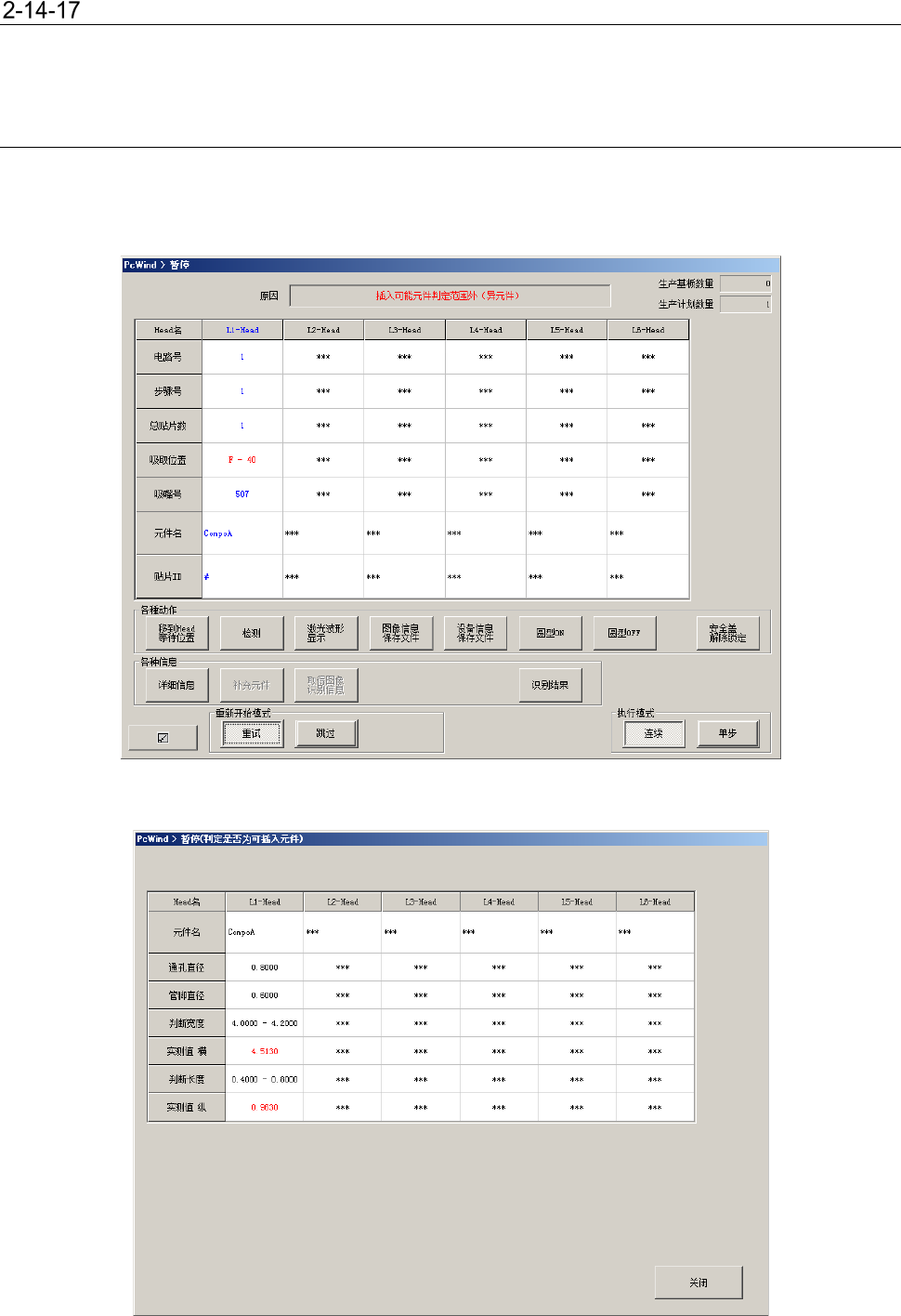

在生产程序的「元件数据（检查）」处，当插入可能元件判定设置为执行的元件发生错误时，暂停并显
示以下画面。
按下识别结果按钮，则显示以下画面。
