第 1 部 基本篇 第 3 章 维护 3- 33 3- 4 注油 1) 用黄油枪， 从 XY 轴直动单元的黄油 注油孔注入黄 油。 <L 、 XL 基板规格 > 注油项目 3-4- 1 XY 轴直动单元 实施频度 ：每 6 个月 使用工具 ：黄油枪 使用润滑油 ： 6459 润滑油 N 注油处 XY 轴直动单元（ 黄油注油孔） ※注油位置 圆圈部位 LM 导轨 黄油注油 孔 Y 轴直动单 元 Ｘ轴直动单元 LM 导轨 和滚珠…
第 1 部 基本篇 第 3 章 维护
3-32
清扫部位
3-3-19 多针引脚矫正单元
实施频度 ：每月
清扫内容 清扫多针引脚矫正治具的脏污
<L、XL 基板规格>
1) 请按照图示，从治具基座块上取下多针引脚矫正单元。
2) 请确认多针引脚矫正单元的治具部分，除去脏污。
（请使用气枪等将治具部分吹干净，实施清扫。）
清扫时请勿取下治具，在整个单元的状态下进行清扫。
3) 请按照与 1)相反的顺序将引脚矫正单元安装在治具基座上。(更换方法也相同)
注意
请勿取下矫正治具。
多针引脚矫正单元
多针引脚矫正治具
※请勿取下
治具基座块
第 1 部 基本篇 第 3 章 维护
3-33
3-4 注油

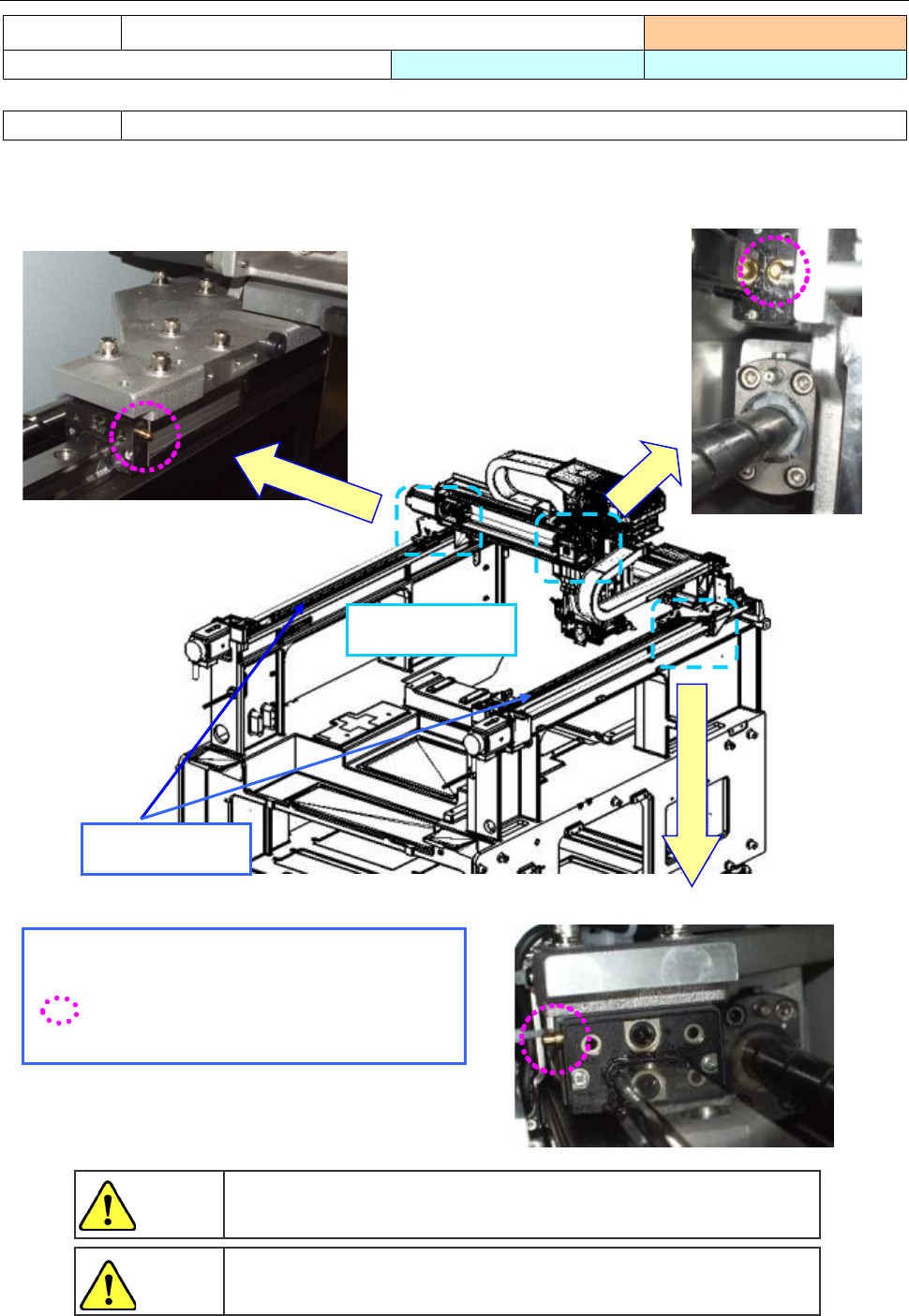

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
<L、XL 基板规格>
注油项目
3-4-1 XY 轴直动单元
实施频度 ：每 6 个月
使用工具
：黄油枪
使用润滑油
：
6459
润滑油
N
注油处
XY
轴直动单元（黄油注油孔）
※注油位置
圆圈部位 LM 导轨 黄油注油孔
Y 轴直动单元
Ｘ轴直动单元
LM
导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危险
第 1 部 基本篇 第 3 章 维护
3-34

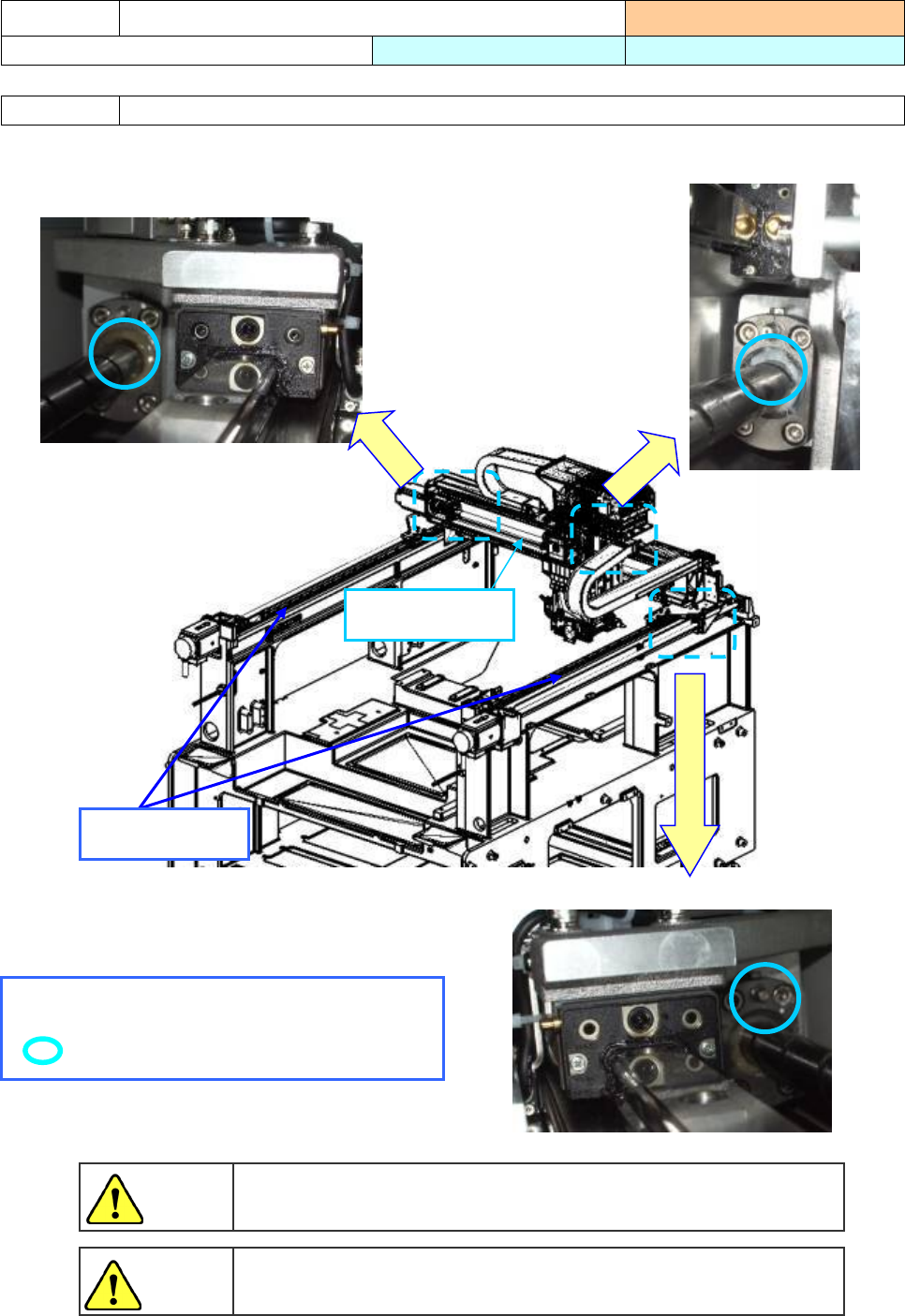

1）用黄油枪，从 XY 轴滚珠丝杠的黄油注油孔注入黄油。
< L、XL 基板规格>
注油项目
3-4-2 XY 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具
：手持油泵
使用润滑油
：
NSL
润滑油
注油处
XY
轴滚珠丝杠（黄油注油孔）
LM
导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危险
※注油位置
圆圈部位滚珠丝杠 注油孔
Y 轴滚珠丝杠
Ｘ轴滚珠丝杠
