第 1 部 基本篇 第 3 章 维护
3-33
3-4 注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
<L、XL 基板规格>
注油项目
3-4-1 XY 轴直动单元
实施频度 ：每 6 个月
使用工具
：黄油枪
使用润滑油
：
6459
润滑油
N
注油处
XY
轴直动单元（黄油注油孔）
※注油位置
圆圈部位 LM 导轨 黄油注油孔
Y 轴直动单元
Ｘ轴直动单元
LM
导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危险
第 1 部 基本篇 第 3 章 维护
3-34
1）用黄油枪，从 XY 轴滚珠丝杠的黄油注油孔注入黄油。
< L、XL 基板规格>
注油项目
3-4-2 XY 轴滚珠丝杠
实施频度 ：每 2 个月
使用工具
：手持油泵
使用润滑油
：
NSL
润滑油
注油处
XY
轴滚珠丝杠（黄油注油孔）
LM
导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注意
为防止突然起动造成事故，请切断电源后进行维护作业。
危险
※注油位置
圆圈部位滚珠丝杠 注油孔
Y 轴滚珠丝杠
Ｘ轴滚珠丝杠

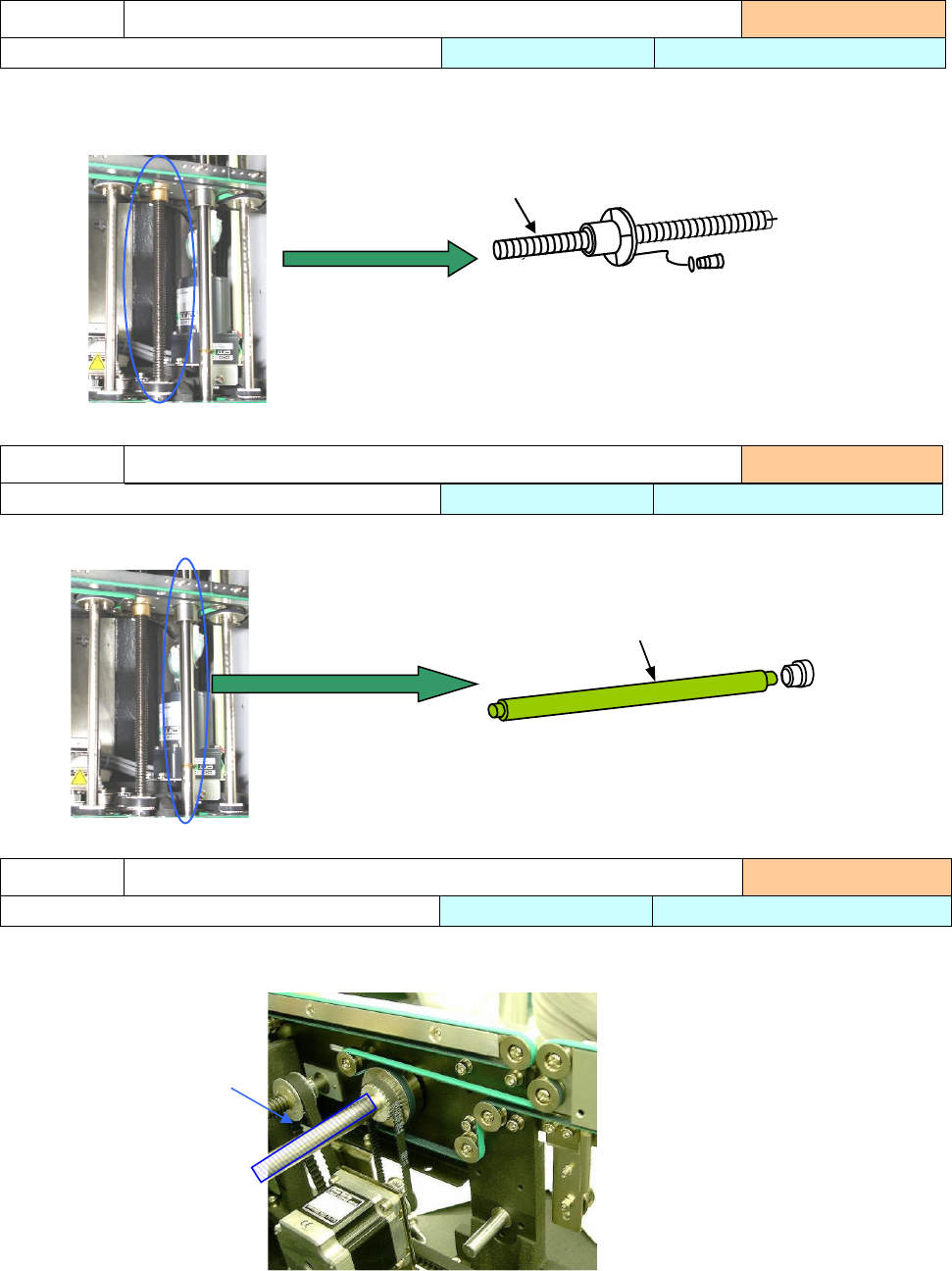

第 1 部 基本篇 第 3 章 维护
3-35
1） 左右各 1 根螺旋轴
（XL 规格为个 2 根）
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上黄油
１）驱动轴左右共 3 根
①请全面地涂抹润滑油。
注油项目
3-4-3 传送螺旋轴（轴）
实施频度 ：每月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
3-4-4 传送导轴
实施频度 ：每月
使用工具
：毛刷
使用润滑油
：
6459
润滑油
N
注油项目
3-4-5 驱动轴
实施频度 ：每月
使用工具
：毛刷
使用润滑油：
6459
润滑油
N
*
①
①
请在①处全面涂上黄油
①
