第 1 部 基本篇 第 3 章 维护
3-52

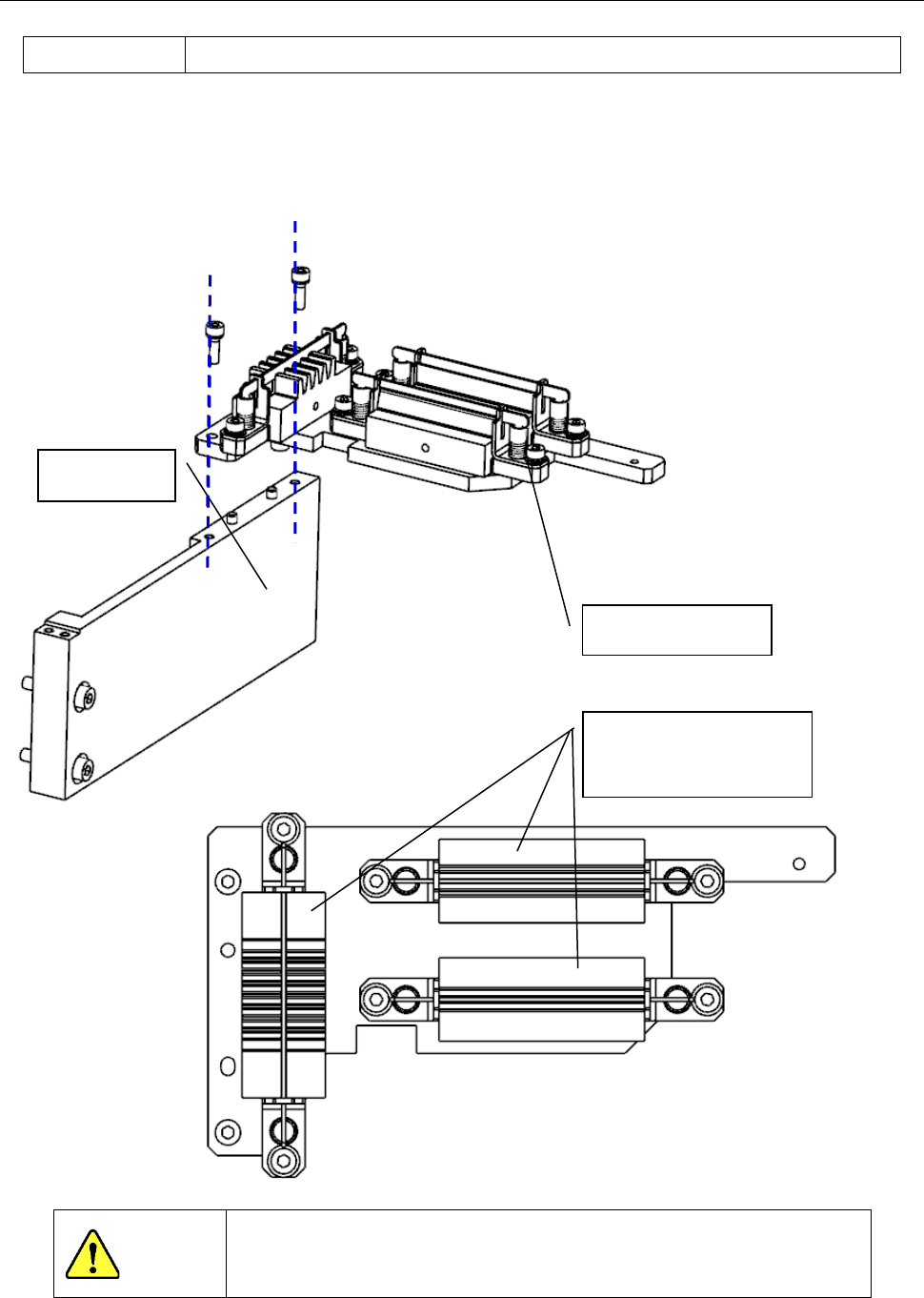

3-10 更换多针引脚矫正治具单元
更换位置 多针引脚矫正单元
1) 请按照图示，从治具基座块上取下引脚矫正单元。
2) 请勿取下矫正治具本身，而应更换整个单元。
3) 请将引脚矫正单元安装在治具块上。
请注意朝向不同，可能造成无法矫正。
注意
请勿取下矫正工具。
治具基座块
多针引脚矫正单元
多针引脚矫正治具
※请勿取下
第 1 部 基本篇 第 4 章 制作生产程序
4-1
第4章 制作生产程序

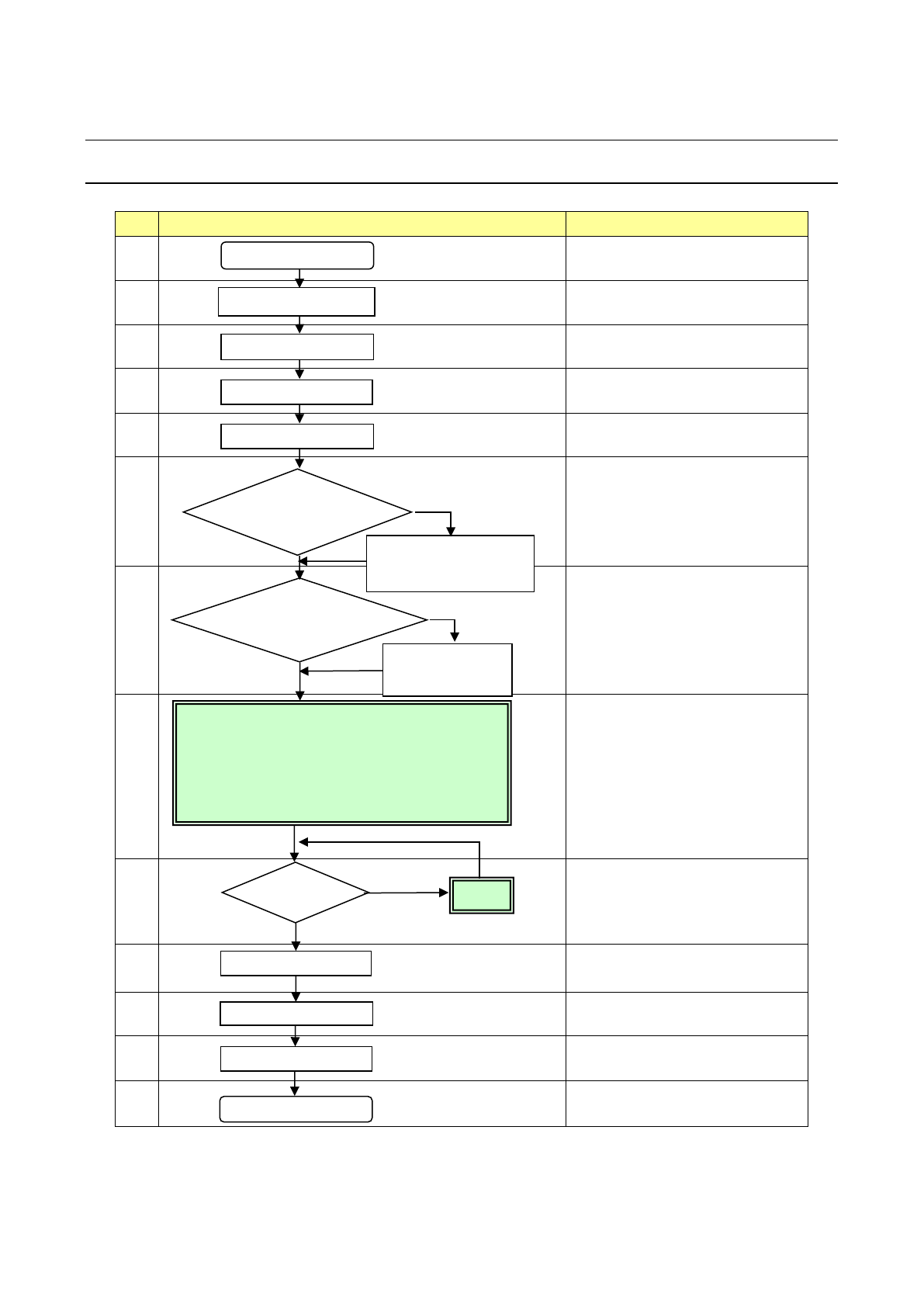

4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的“校正”部分予以说明。
No.
生产流程图
备注
1
确认
ATC
周围的状况，进行日常
检查。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异
物等。
4
节假日后或寒冷地区
,
必须进行预
热(10 分钟左右)。
5
6
如果因日常检查、设置基板时清
扫吸嘴、改变基准销位置等而改
变了机器的初始设置状态时，请
重新进行「机器设置」。
(参见“第 8 章 机器设置”)
7
参见
“
第
5
章
数据库
”
8
9
发生贴片位置偏移、定心不良等
贴片不正常时，可在「编辑程序
」
中进行校正。部分元件数据可在
「生产」中进行校正。
10
11
12
13
定期实施。
(
参见
“
第
3
章
维护
”)
生产
日常检查
结束生产
关闭电源
检查设备
设置基板
调整
机器设置
在「机器设置」中设置
变更部分
制作元件数据库
检查贴
有错误贴片
无错误贴片
必要
不必要
不必要
校正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
必要
在「数据库」中
制作元件数据
接通电源
返回原点
预热
第 1 部 基本篇 第 4 章 制作生产程序
4-2
4-2 选项
菜单条的选项菜单，集中了各种功能，便于用户使用设备时的目的·状况进行设置。
在此对「变更用户组」、「设置用户组环境」、「调整时间和日期」、「显示语言设置」(
*1
)进行说明。
另外，有关「操作选项」的说明，请参照『第7章 操作选项』。
用户组
本设备根据作业人员的操作熟练程度，设置了用户级别，对操作范围进行了限制。
变更用户组时，需输入密码。
4-2-1-1 变更用户组
选择「变更用户组」。
显示变更用户组画面。
