第 1 部 基本篇 第 4 章 制作生产程序
4-11
4-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
・ 基板位置基准（原点）可设置在基板上或基板外的任意位置。
・ 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
进行元件贴片的贴片机，采用定位孔基准或外形基准进行基板定位。
这个定位机构与基板的“基板位置基准”的相对位置，利用“定位孔位置”、“基板设计偏移量”来协调对应。
尺寸设置的画面，不同的基板构成（单板机板、矩阵电路板、非矩阵电路板）设置也不同。而且，按照
定位方式、坏板标记的使用设置、BOC的使用设置，画面的显示项目也不同。
※ 因基板的固定方式产生的基准差异
定位孔基准/外形基准、传送方向、传送基准等，各基准的确定方法各有不同。
4-3-3-2-1 基准

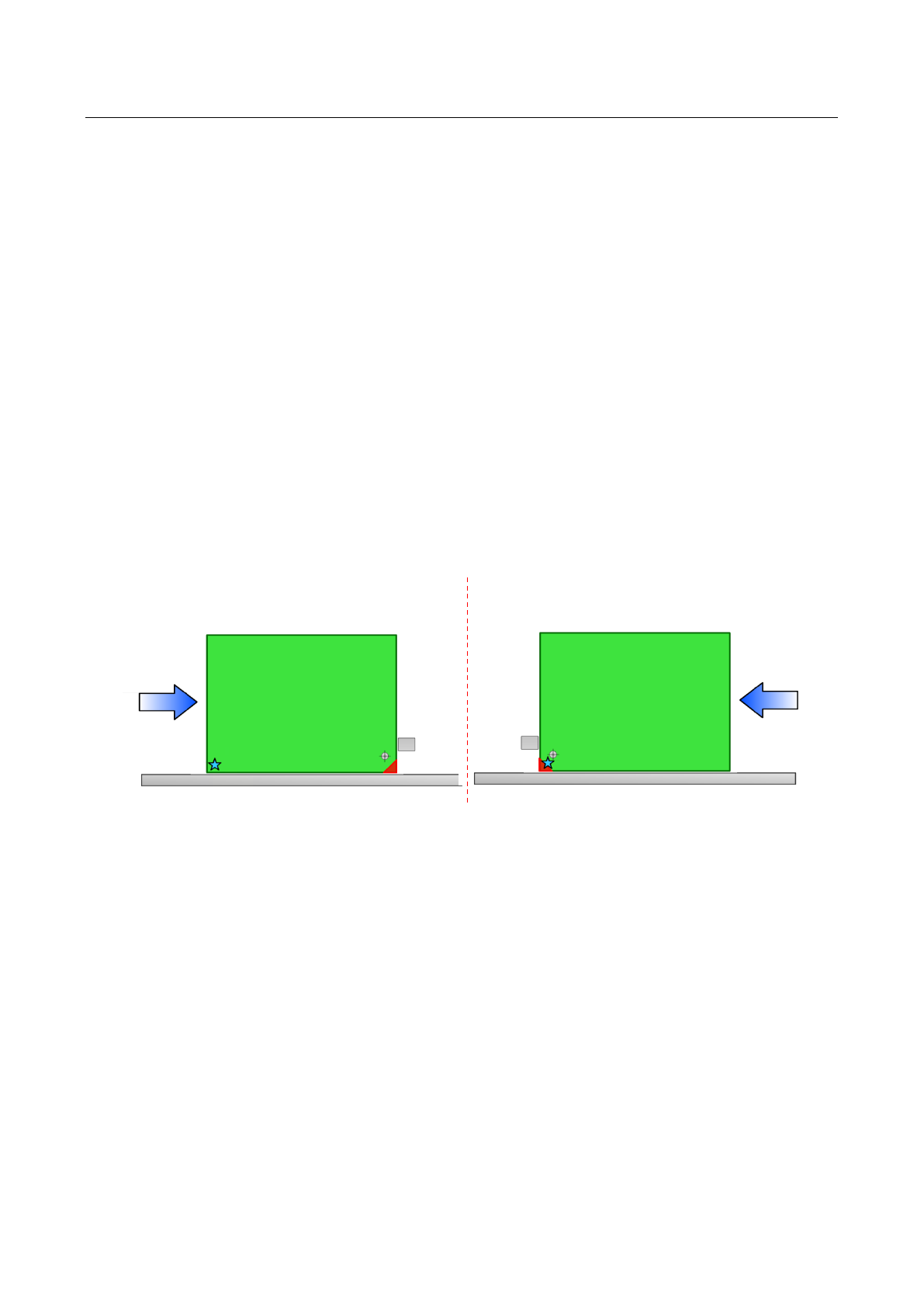

基准销的位置，根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
（1）前面基准 （2）前面基准
传送方向 从左到右 传送方向 从右到左
第 1 部 基本篇 第 4 章 制作生产程序
4-12
4-3-3-2-2 单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。

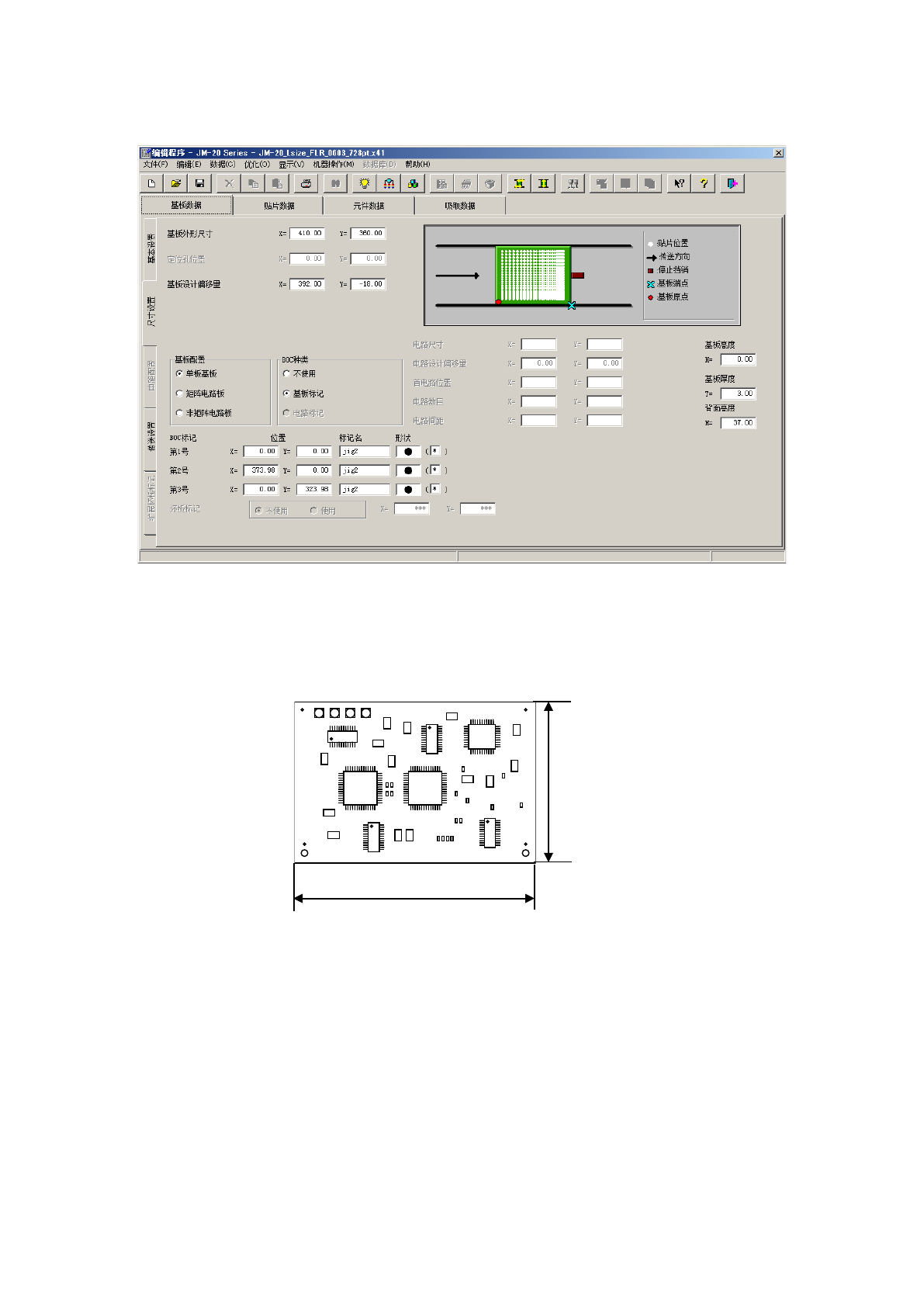

(1) 基板外形尺寸
输入基板外形尺寸。
带有模型基板(废弃部分)时，请输入包括模型基板在内的尺寸。
与传送方向相同的方向为 X，与传送方向成垂直的方向为 Y。
(2) 定位孔位置
输入从基板位置基准（原点）到基准销的尺寸。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用 CAD 数据时，如果需要将规定的原点(CAD 原点或自己公司特有的原点)作为基板位置基准（原
点）时，请输入由 CAD 等规定的从基板位置基准（原点）到基准位置的尺寸。
外形尺寸 X
外形尺寸 Y
第 1 部 基本篇 第 4 章 制作生产程序
4-13

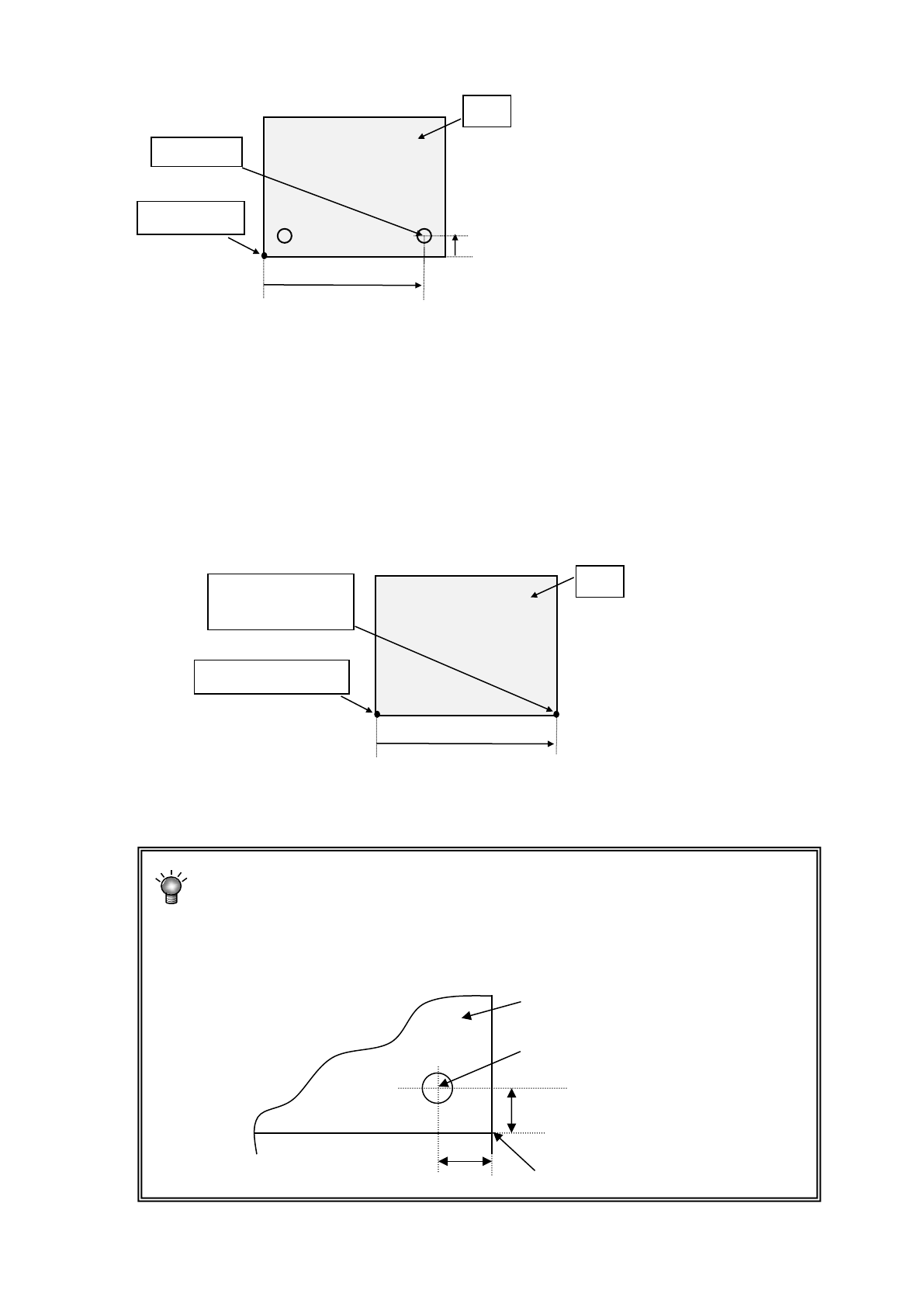

当传送为前面基准，基板的传送方向为左→右时，定位孔为“基准位置”。
当“基板位置基准”（原点）在左下角时，应在定位孔的 X、Y 坐标中分别输入 Xa、Ya 的值。X、
Y 均取为正值。
※ 基板位置基准（原点）与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
(3) 基板设计偏移量
输入从基板位置基准（原点）到基板设计端点的尺寸。
使用 CAD 数据时，需要将规定的原点(CAD 原点或自己公司特有的原点)作为基板位置基准（原点）
时，请输入由 CAD 等规定的从基板位置基准（原点）到基准位置(基板设计端点)的尺寸。
传送为前面基准，基板流向为左→右时，基板设计端点为“基准位置”。
当“基板位置基准”（原点）在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的
值。Xb 取正值。
通常，基准孔的中心在离基板角 X、Y 均为±5mm 的位置。
因此，当“定位孔位置”与基板位置基准（原点）相同时，基板位置基准（原点）与“基
板设计端点”的尺寸差 X、Y 均为±5mm。
前面基准、L→R 时：
基板
定位孔位置(＝基板位置基准)
5mm
基板设计端点
基板位置基准
基准位置
基板
Xa
Ya
基板位置基准（原点）
基板设计端点
（基准位置）
基板
Yb=0
Xb
5mm
