1 基本篇 4 制作生产程序
4-22
1) 基板外形尺寸
输入包括所有电路在内的基板的外形尺寸。
2) 定位孔位置
与单板基板相同,输入从基板位置基准(原点)到基准销位置
3) 基板设计偏移量
与单板基板相同,输入从基板位置基准(原点)到基板设计端点的尺寸。
4) 基板配置
选择[矩阵电路板]
一旦按矩阵电路板设置尺寸后,如果变更为非矩阵电路板时,会自动进行展开到非矩阵电路
配置
5) BOC 类型
矩阵电路板可选择「不使用」「 基板标记」「 电路标记
不使用 不使用 BOC 标记时选择此项。
使用基板标记: 在使用基板的 BOC 记校正贴片坐标时选择此项。
使用电路标记: 多电路板时,对各电路进行 BOC 标记识别以校正贴片坐标时选择此项。
电路数多时,识别需要花较长时间,但贴片精度比选择使用基板标记时更高。

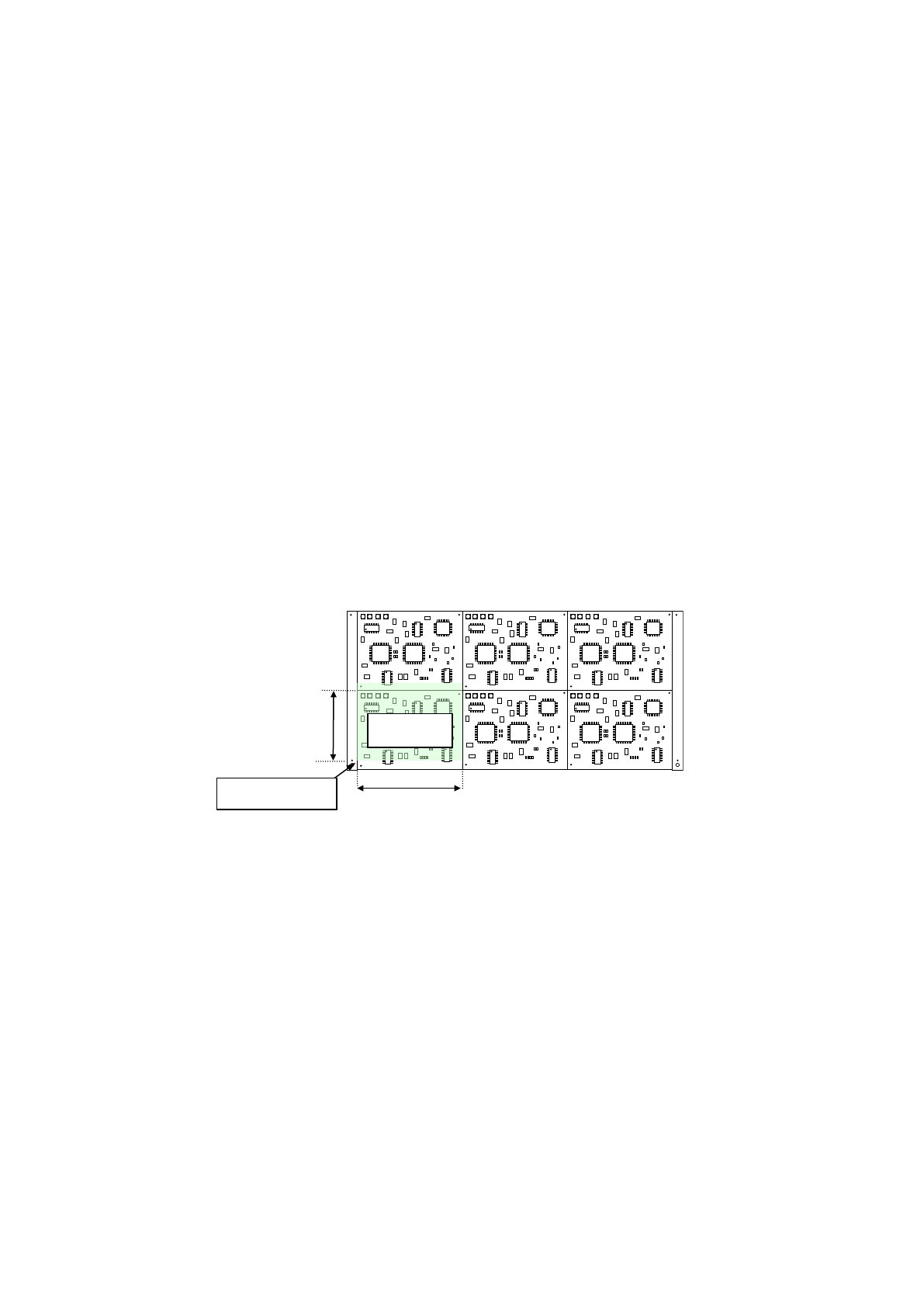

6) 电路尺寸
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)
)
7) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板流动方向无关,通常恒定)的尺寸。
8) 首电路位置
设置基准电路。输入从基板位置基准(原点)看的基准电路的电路原点位置
在矩阵电路板的情况下,可分别设置基板位置基准和电路原点。
此时,在定位孔位置基板设计偏移量中指定基板位置基准,在首电路位置指定
电路原点。
电路外形尺寸 X
电路外形尺寸 Y
基准电路
电路设计偏移量
1 基本篇 4 制作生产程序
4-23
9) 电路数目
将传送方向设为 X,与传送垂直的方向设为 Y,输入各方向的电路数。
根据基本设置的坏板标记坐标指定的设置内容,最大电路数会不同。
矩阵电路板最多可制作的电路数如下所示。
标准坏板标记时 1200 电路
扩展坏板标记时 200 电路
10) 电路间距
将传送方向设为 X,与传送垂直的方向设为 Y,输入各方向电路之间的尺寸(必须将电路原点
之间的尺寸、正值与负值区分开)

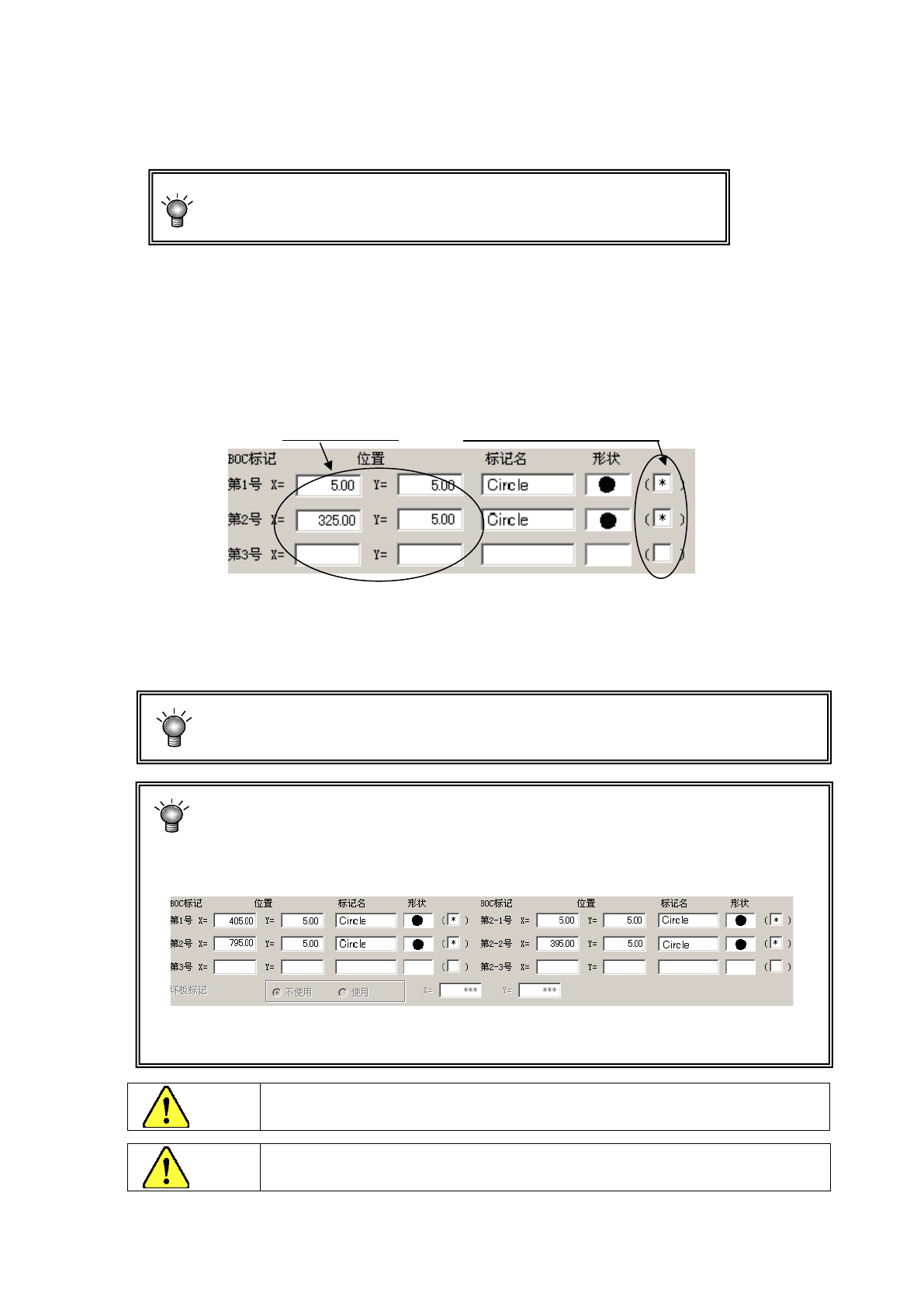

11) BOC 标记位置、标记名、形状
输入从基板位置基准或电路原点到各 BOC 标记的中心位置的尺寸。
请按照与单板基板相同的方法输入其它有关内容。
输入 X,Y 坐标。 选择此处,示教标记形状
使用 2 时:可以补偿设计尺寸和实际尺寸(测量尺寸)的差与旋转方向的误差。
请将第 3 点保持空栏。
此外,在基板上存在多个标记时,试贴片范围整体,在对角线上选择 2 点。
使用 3 点时:除 2 点的内容外,还可对 X 轴与 Y 轴的垂直度进行补偿。
「基本设置」中选使用基板标记时,是指从基板位置基准(原点)开始的尺寸,
选择使用各电路标时,则是指从电路原点开始的尺寸。
使用长尺寸基板对应(选购项)
在对基板外形尺 X 超过规定尺寸的大型基板时,设置第 1 次夹紧贴片范围的 BOC
(以下称为第 1 BOC 标记),和第 2 次夹紧贴片范围的 BOC 标记(以下称为第 2
BOC 标记)
但是,电路在 X 方向分割,有电路的 BOC 时,根据 BOC 的位置会在生产开始时,显示错误,
不能进行生产。
注意
有标记坐标的设计值 (CAD 数据)时,请绝对不要实施 X,Y 坐标的示教。
若进行示教,则贴片坐标全部将从设计值处发生偏移。
注意
为了防止对人身造成伤害,请在示教中不要将手伸入设备内部,或者将脸及
部靠近设备。
1 基本篇 4 制作生产程序
4-24

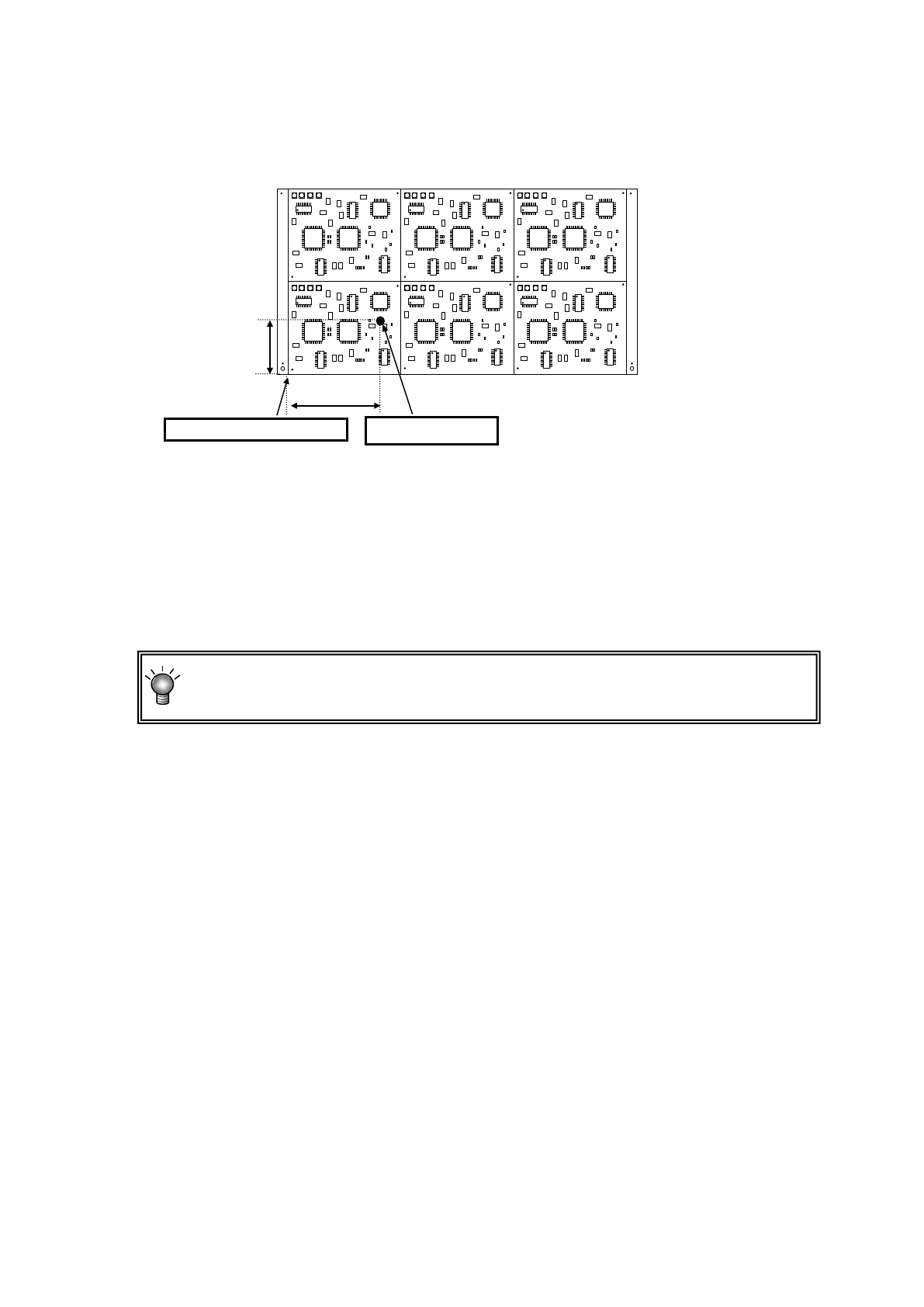

12) 坏板标记
对是否使用坏板标记进行选择。选择不使用时,显示“***”
选择使用时,输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的尺寸。
上述情况时,输入 X=aY=b
<坏板标记的使用方法与流>
) 在基板数据中输入坏板标记坐标
) 在机器设置中,进行坏板标记读取器的调整。
) 在传送基板前,在不良电路的坏板标记坐标处打上坏板标记。
) 在生产开始前,OCC 或坏板标记传感器将读取各电路的坏板标记,被识别有标记的电路,
将不进行贴片。
坏板标记与基板必须有明显的颜色区别,其直径也应在 2.5mm 以上。
另外,识别坏板标记所需时间,将使节拍时间相应延长。
关于扩展坏板标记请参见「4-3-3-5 扩展坏板标记
坏板标记设置在电路外时,请使用扩展坏板标记。
a
b
电路原点(电路位置基准)
坏板标记坐标
