第 1 部 基本篇 第 4 章 制作生产程序
4-39
4-3-4-2 制作贴片数据
输入“贴片ID”、“贴片位置X”、“贴片位置Y”、“贴片角度”、“元件名”。
在其他项目(Head、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。
请仅对必要的项目进行变更。
另外，坐标位置是指从「基板数据」中决定的“基板位置基准（原点）”(多电路板时为基准电路的“电路
原点”)为起点的尺寸。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示「*」。
如果同一元件有多个供料器时，会根据优化决定吸取位置。
如果同一元件没有多个供料器时，则不进行优化也可决定吸取位置。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
输入本项后，会在输入默认值的项目里应用默认值，并进行显示｡
“贴片 ID”最多可输入 16 个文字(仅限英文和数字)。
另外，也可单击其他项目(X 坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置X、Y
输入贴片位置(X、Y)。有从键盘输入数值和示教输入两种输入方法，以及由 FlexlineCAD 进行数
据变换的方法。
※ 示教时务必在完成 BOC 校准后进行。未实施 BOC 校准时，请设置操作选项-示教的「以 BOC
排列贴片位置」。
尺寸是指从「基板数据」中决定的“基板位置基准（原点）”(多电路板时为“电路原点”)到贴片
位置的(坐标中心)尺寸。
・输入绝对位置：
直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
・输入相对位置 ：
在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
(4) 贴片角度
以「元件数据」的“元件供应角度”为基准，输入贴片角度。(参见 4-3-5-2-2 的(3)章节)
第 1 部 基本篇 第 4 章 制作生产程序
4-40
(5) 元件名
输入元件名称(最多 60 个字符)。
输入元件名，制作元件数据。
或在输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件数
据读入到程序中｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示｡
如果在数据库中已有注册，会替换为已注册的字符｡
(新建时按照输入，如果已有时，则显示已有的名称。)
(6) Head
指定在贴片时使用的 Head。
可从弹出菜单中选择按输入顺序生产时使用的 Head。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的 Head。
选择 Head 时，请按编辑键(键盘的[F2]键)或键盘左上的右按钮，从弹出菜单中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。

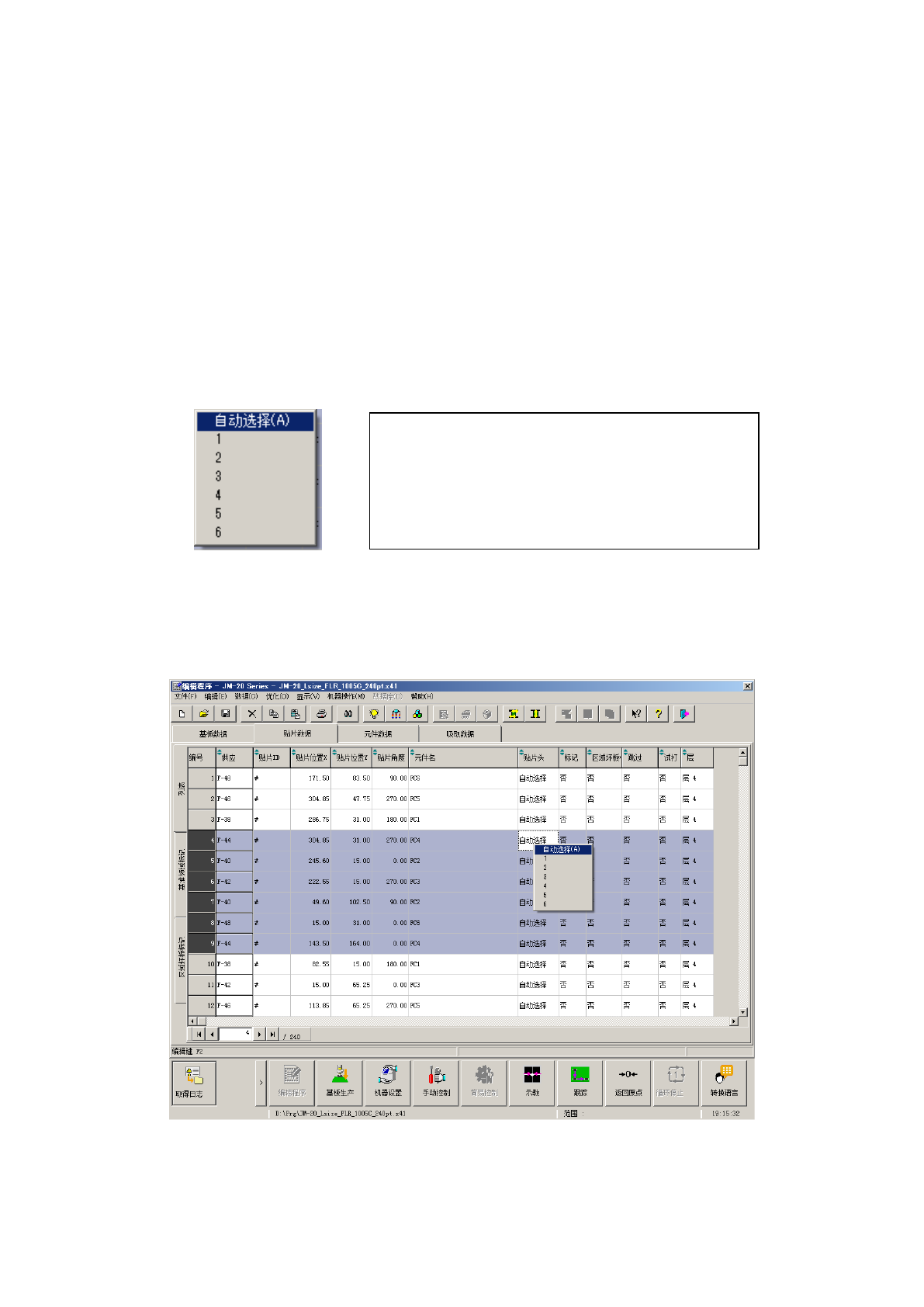

（下图为选中多行的示例）
自动选择 ： 自动选择使用的 Head。
Head1 ： 指定 Head1。
Head2 ： 指定 Head2。
Head3 ： 指定 Head3。
Head4 ： 指定 Head4。
Head5 ： 指定 Head5。
Head6 ： 指定 Head6。
第 1 部 基本篇 第 4 章 制作生产程序
4-41
(7) 标记(标记ID)
对贴片时是否根据区域标记来校正贴片位置进行设置。
由于可用配置在贴片元件附近的标记进行校正，适于精度要求高的元件。
默认设置为 [No](不使用)｡
在画面上显示「No」或设置的标记 ID。(最多 8 个半角字符)
区域标记能够使用 1 组标记数据对多个贴片数据(贴片点) 进行校正。
(1 组 2 个，或 1 组 3 个的标记)
1) 显示内容
No ：不校正
标记 ID ：校正
2) 变更选择内容
变更状态时，可在需要变更的贴片数据的“标记”输入字段点击鼠标右键，显示菜单后进行选择
和输入。
No ： 设置为不使用。
编辑 ：打开区域标记输入画面，以便编辑区域标记数据。
浏览 ：打开区域标记输入画面，以便选择区域标记。(不能编辑)
但若在贴片数据中选择多行后显示上述菜单时，不显示「编辑」。

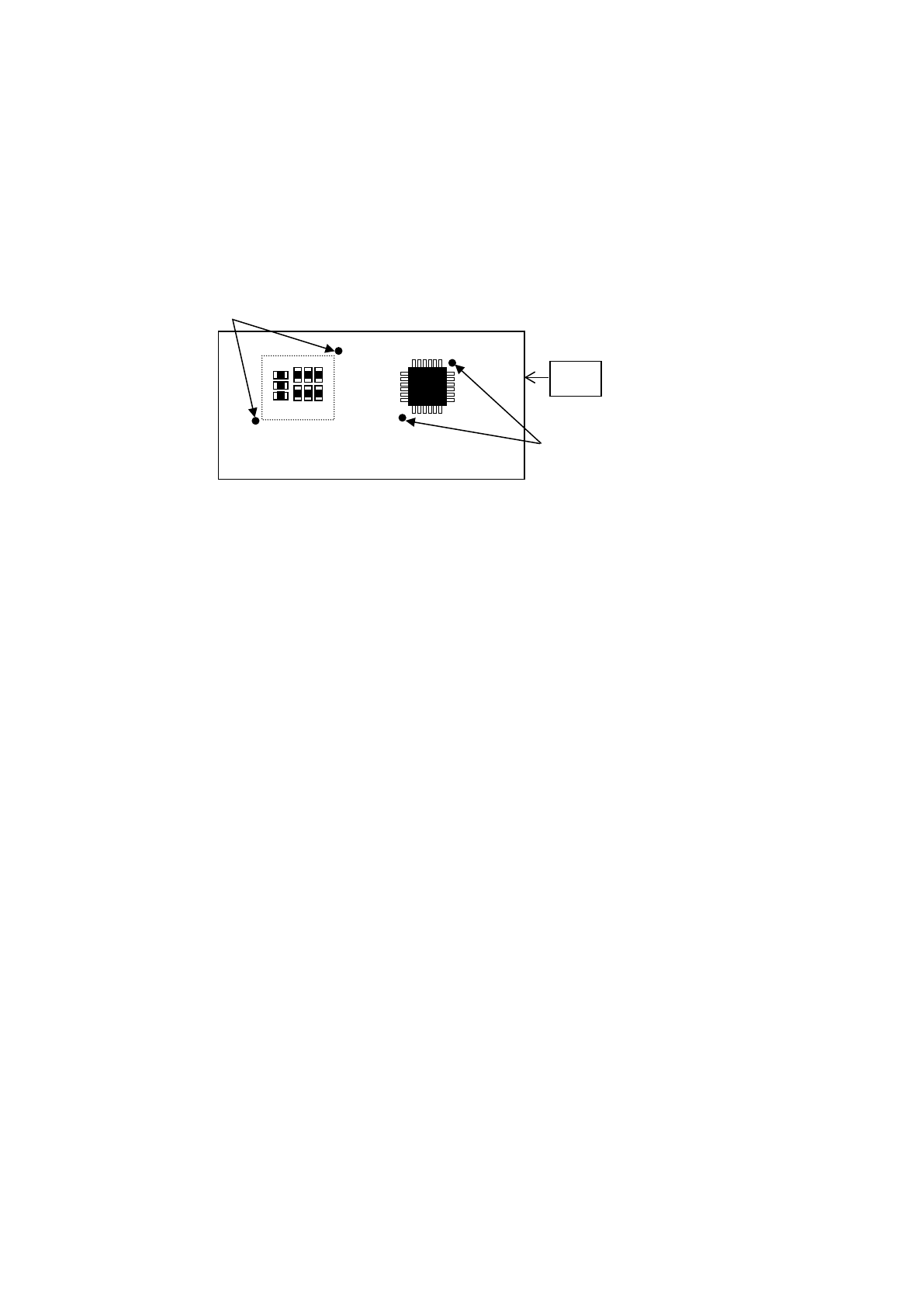

区域标记（指定多个贴片点）
基板
IC
标记（指定
1
个贴片点）
