第 1 部 基本篇 第 4 章 制作生产程序
4-51

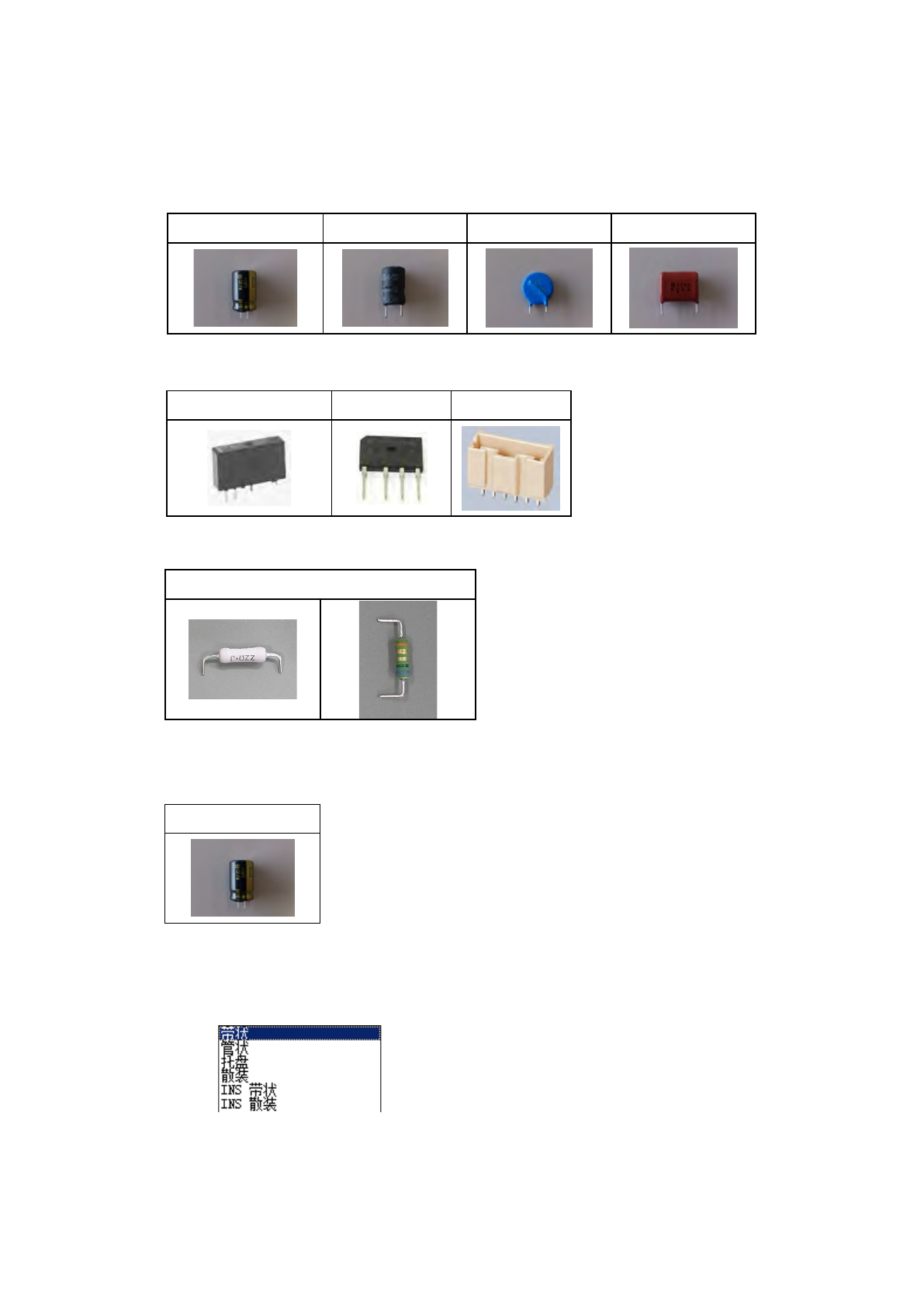

※ 关于插入元件
JM-20 可以对以下所示的插入元件进行贴片。插入元件指以下类型的元件，分别有引脚部分
和封装部分（主体）。
◆径向带状元件（有引脚部分的电子元件）
铝电解电容器 电感器（线圈） 陶瓷电容器 薄膜电容器
◆圆型供料器用元件（封装元件）
固态继电器 SIP 形 连接器
◆轴向带状元件（引脚部分折弯的电子元件）
固定电阻
※ 关于 INS 电解电容器
在 JM-20 上，将插入元件中具有以下极性的元件，作为 INS 电解电容器处理。
铝电解电容器
(4) 包装
从显示的包装列表中选择元件供应装置种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
※ 有关 INS 带状与 INS 散装
INS 带状是指径向带状元件或轴向带状元件，INS 散装指圆型供料器所用的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-52

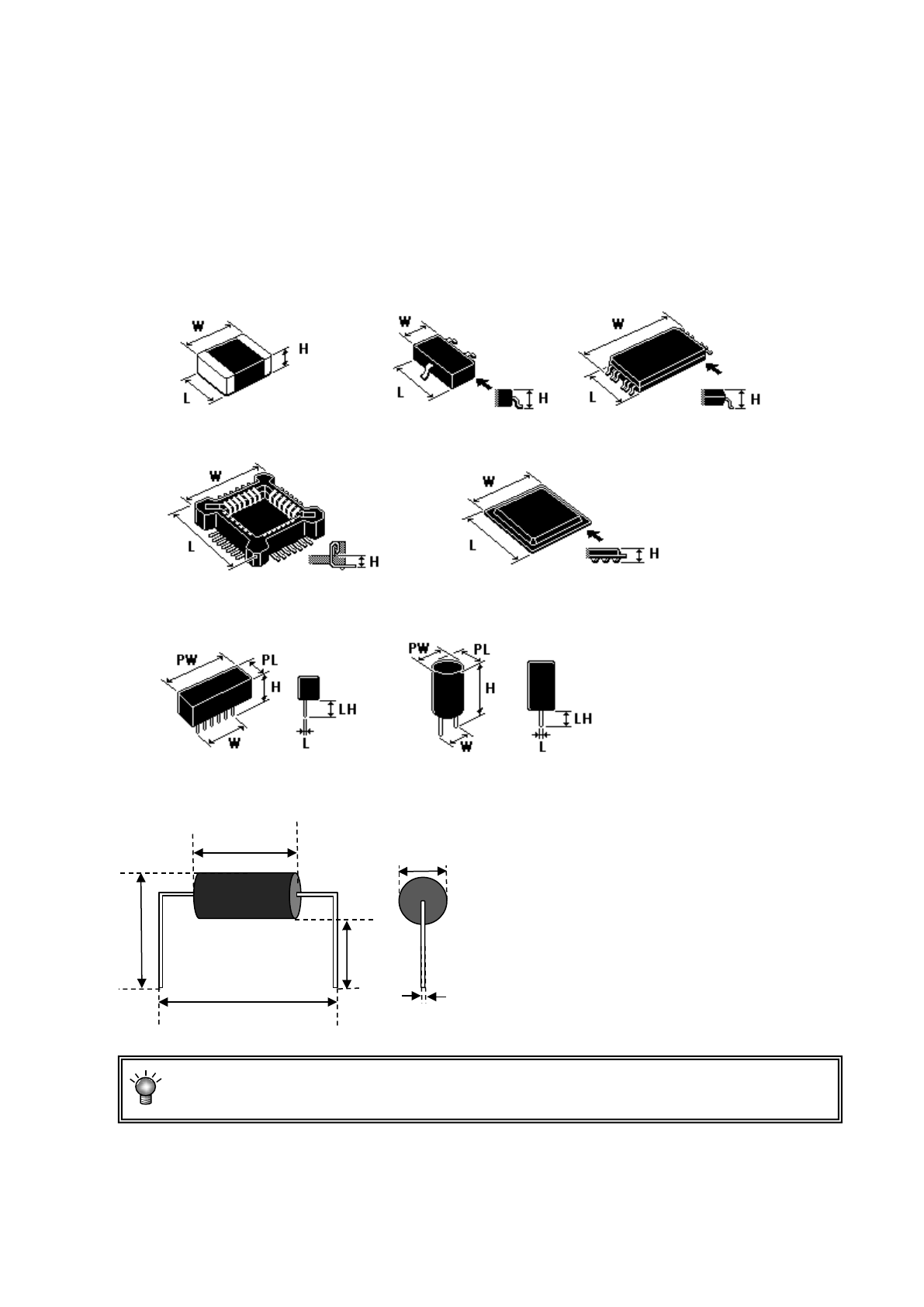

(5) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形，进行输入。
另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。
（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）
例＞W = 外形尺寸 横 L = 外形尺寸 纵 H = 元件高度
◆方形芯片 ◆SOT ◆T-SOP
◆插座 ◆BGA
◆插入元件的外形尺寸 ◆INS 电解电容器的外形尺寸
※轴向类型的插入元件
若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因激光测量
位置不稳定导致激光识别错误等现象。
PL
L
H
PW
LH
W
第 1 部 基本篇 第 4 章 制作生产程序
4-53

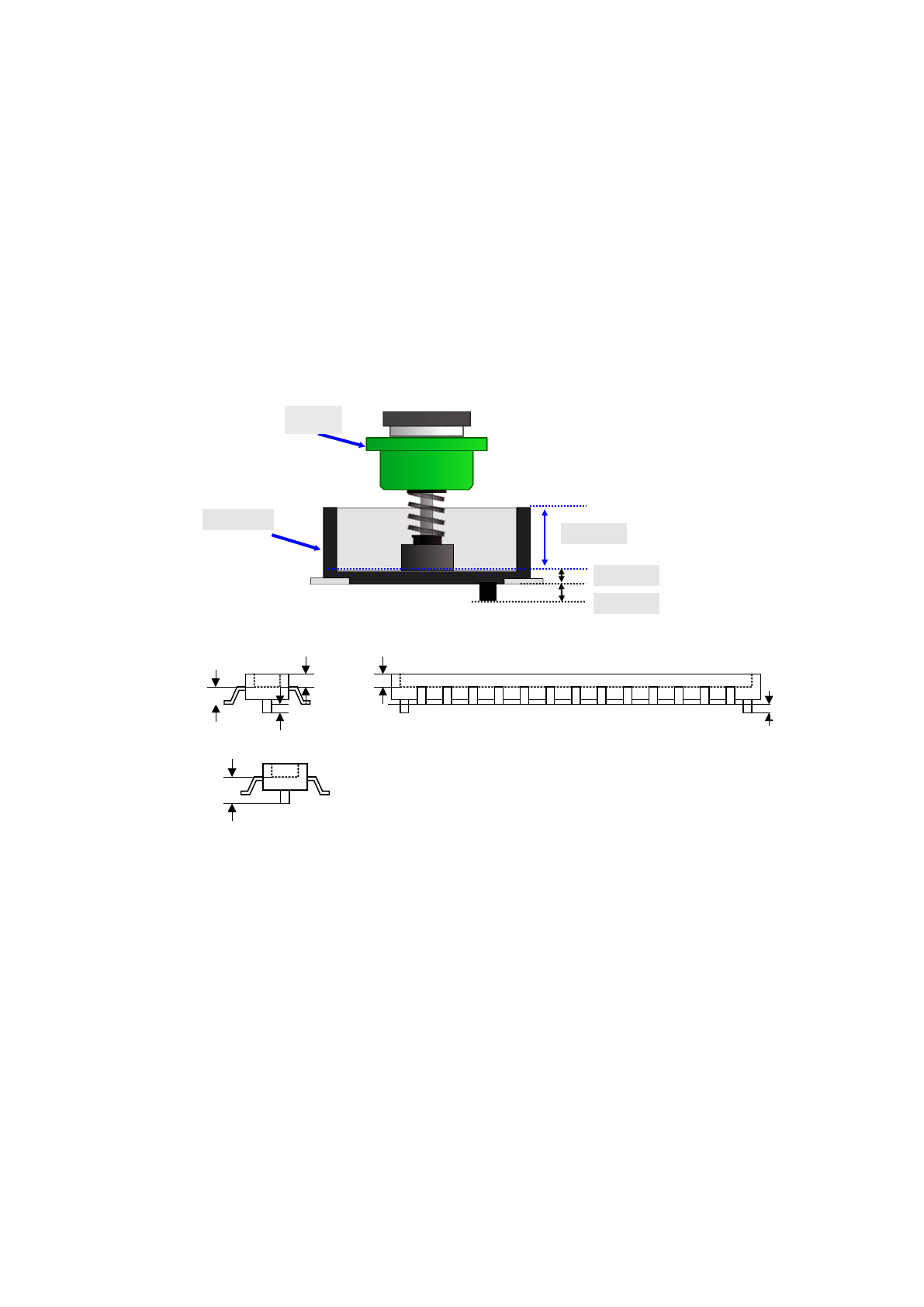

(6) 其他尺寸
1) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
2) Boss 高度
输入连接器的 Boss 高度（底面的突起高度）。
通常可使用默认值。
元件高度 ＝ 使用激光测量的元件高度 － Boss 高度
（例）对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的
尺寸。此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
元件高度
吸取深度
吸嘴
Boss 高度
连接器
元件高度
吸取深度
Boss
高度
Boss
高度
激光测量的
元件高度
