第 1 部 基本篇 第 4 章 制作生产程序 4- 59 4) 废弃元件 对在定心时发生 识别错误，或引 脚浮动检查时 发生错误的元件 废弃方法进行 设置。 从组合框的下拉 菜单中选择元件 废弃方法。 根据 “ 供应形式 ” 的选择状态，下拉 菜单的内容会 有变化。 列表的项目 内容 废弃盒 全部元件均可选 择。 纵、横、 高度为 15 mm 以内的元 件，废弃到小 型元件废弃位置 。 长边为 5 0 mm 以上的元件 ，废弃到大型元 …
第 1 部 基本篇 第 4 章 制作生产程序
4-58

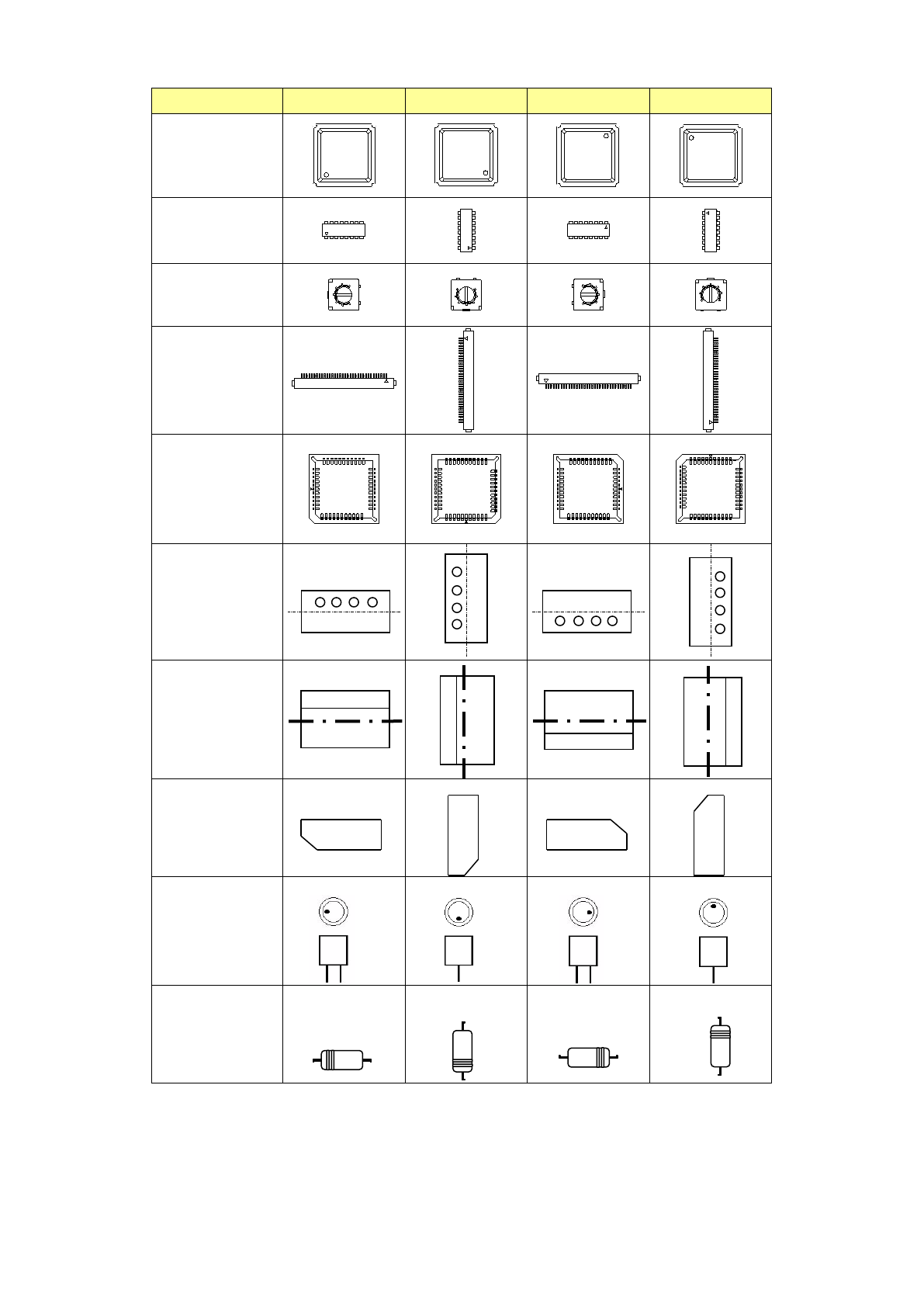

元件种类
0°
90°
180°
270°
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
插
入元件
（
INS 散装）
※
1
※
2
※
3
插入元件
（INS 带状）
插
入元件
（轴向带状）
※1 插入元件为包装 INS 散装对应的元件，表示引脚具有方向性的元件。
※2 插入元件为包装 INS 散装对应的元件，表示封装部有方向性的元件。
※3 插入元件为包装 INS 散装对应的元件，表示封装部有缺角部分的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-59
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
列表的项目
内容
废弃盒
全部元件均可选择。
纵、横、高度为 15mm 以内的元件，废弃到小型元件废弃位置。
长边为 50mm 以上的元件，废弃到大型元件废弃位置。
除小型、大型之外的，则废弃到中型元件废弃位置。
放回托盘
包装选择为托盘时，可选择此项。
IC 回收带 如果是可选择图像定心的元件时，可选择此项。
元件保护
全部元件均可选择。
第 1 部 基本篇 第 4 章 制作生产程序
4-60
(2) 管状的输入方法
1) 类型
选择管状供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势的倾斜角度。
详细内容请参见「4-3-5-2-2 包装方式（1）带状的输入方法 ※ JUKI的元件供应角度定义」。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「4-3-5-2-2 包装方式（1）带状的输入方法 4)废弃元件」。
传送方向
角度定义 0°
供应角度 270°
