第 1 部 基本篇 第 4 章 制作生产程序 4- 61 (3) 托盘的输入方法 1 ) 首元件位置 输入从托盘外形 到首元件的元件 中心位置的尺 寸 (X 、 Y) 。 2) 间距 输入元件的间距 ( 间距 X 、间 距 Y) 。 3 ) 元件数 输入横向、纵向 的元件数 (Xn 、 Yn) 。 若决定了吸取数 据 / 供应位 置，则吸取数据 显示为托盘的 3 处坐标 。 （ X 1 ,Y 1 ～ X 3 ,Y 3 ） 首元件位置 X…
第 1 部 基本篇 第 4 章 制作生产程序
4-60

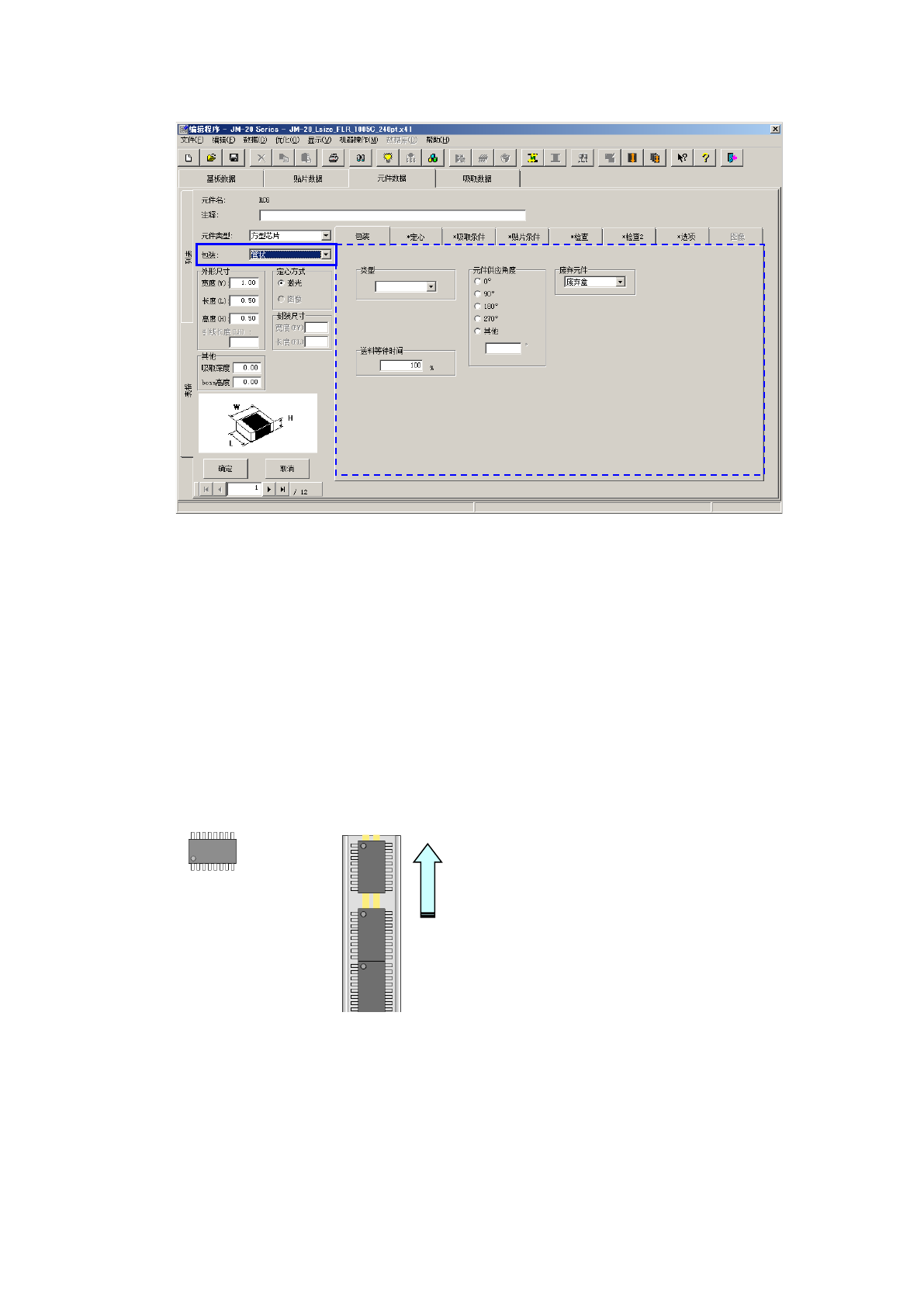

(2) 管状的输入方法
1) 类型
选择管状供料器的类型。
2) 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际
等待时间的比例，以百分比的形式进行设置。
初始值为100%。
3) 元件供应角度
以JUKI的元件供应角度为0°，输入管状供料器上的元件包装姿势的倾斜角度。
详细内容请参见「4-3-5-2-2 包装方式（1）带状的输入方法 ※ JUKI的元件供应角度定义」。
要输入其他数据时，请在编辑框内输入角度｡(0°～ 359.9875°)
4) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「4-3-5-2-2 包装方式（1）带状的输入方法 4)废弃元件」。
传送方向
角度定义 0°
供应角度 270°
第 1 部 基本篇 第 4 章 制作生产程序
4-61

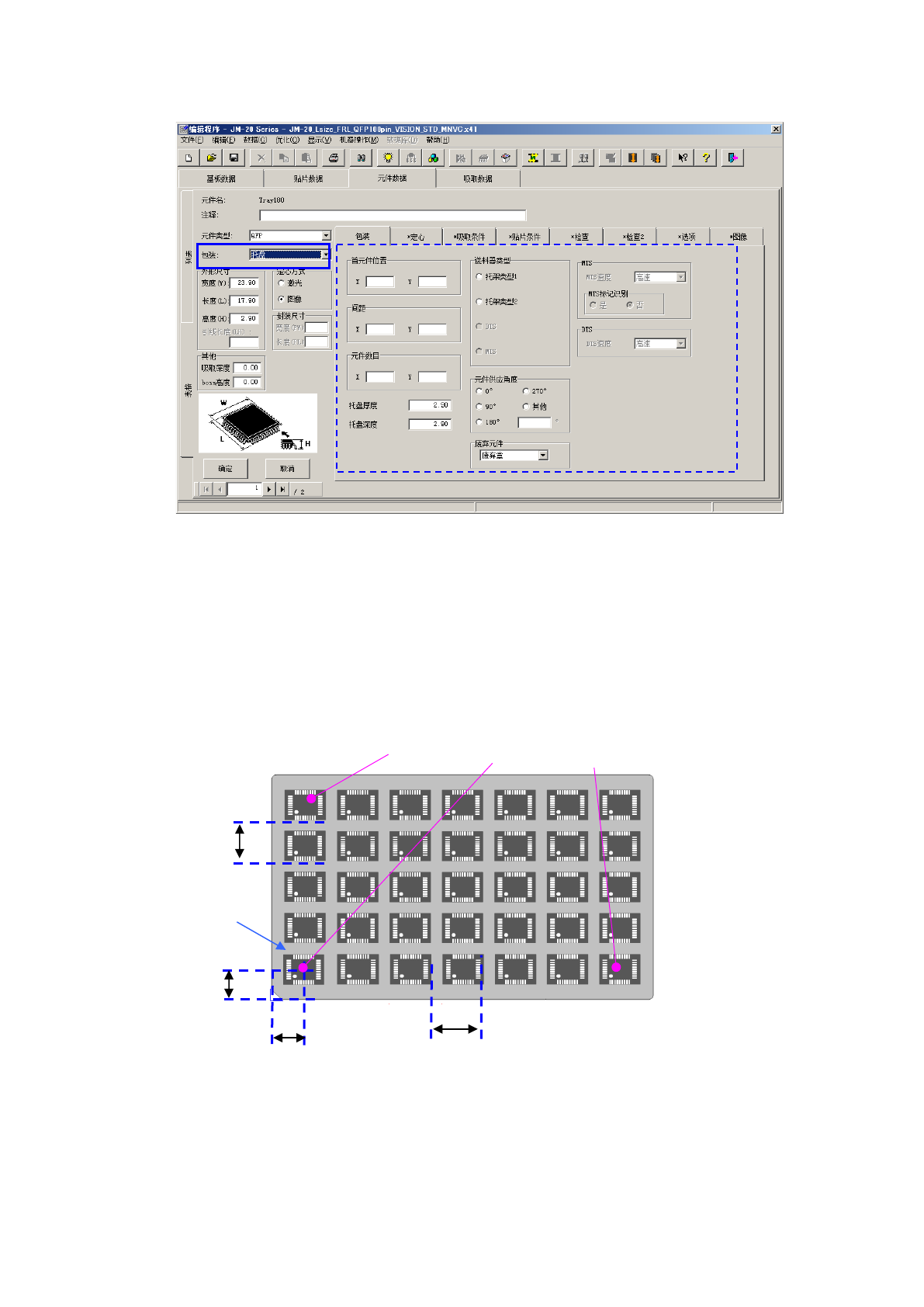

(3) 托盘的输入方法
1) 首元件位置
输入从托盘外形到首元件的元件中心位置的尺寸(X、Y)。
2) 间距
输入元件的间距(间距X、间距Y)。
3) 元件数
输入横向、纵向的元件数(Xn、Yn)。
若决定了吸取数据/供应位置，则吸取数据显示为托盘的 3 处坐标。
（X
1
,Y
1
～X
3
,Y
3
）
首元件位置 X
首元件位置 Y
首元件
间距 X
间距 Y
（X
2
,Y
2
）
（X
1
Y
1
）
（X
3
Y
3
）
第 1 部 基本篇 第 4 章 制作生产程序
4-62

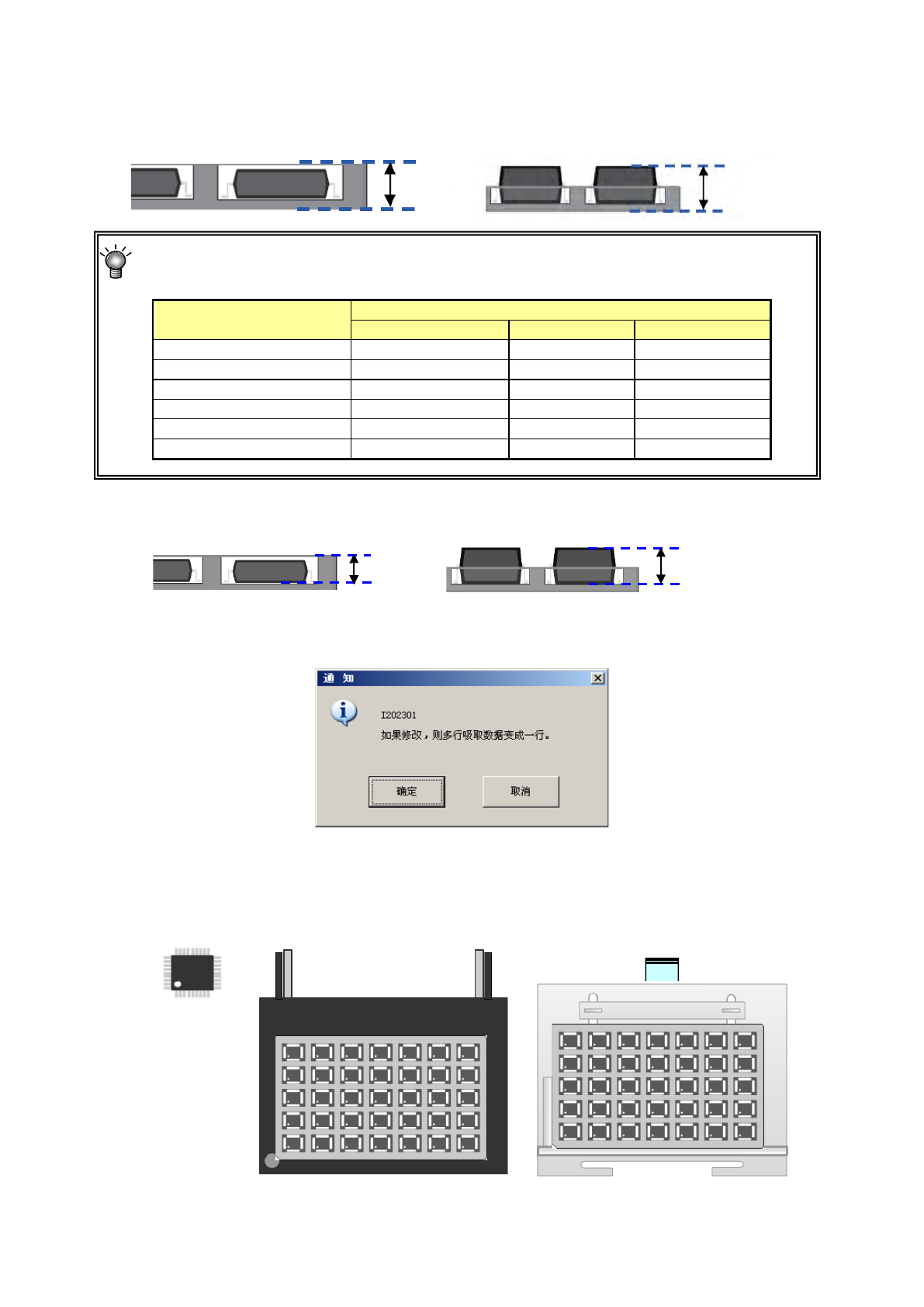

4）托盘厚度
输入包括元件在内的从托盘底面到上面的托盘厚度。
最大的托盘厚度 T，是 TR5SNX、TR7DN 的 23mm，TR5SNI 的 63mm。
托盘厚度 T 超过 9mm 时，根据托盘厚度需要将上层的托盘基座取下。
托盘厚度
上层取下的层数
TR5SNI
TR5SNX
TR7DN
5 以上～不足 9mm
不用取下
不用取下
不用取下
9 以上～不足 22 mm
1
-
-
9 以上～23 mm 为止
-
1
1
22
以上～不足
36 mm
2
-
-
36 以上～不足 50 mm
3
-
-
50 以上～63 mm 为止
4
-
-
5) 托盘深度
输入托盘的深度。
6) 元件供应装置
从“托架”、“DTS”、 MTS”中选择供给装置。
如果吸取数据有多个输入的元件的供应发生了变更时，会显示如下提示信息｡
7) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入托盘上的元件包装姿势倾斜的角度。
详细内容请参见「4-3-5-2-2 包装方式（1）带状的输入方法 ※ JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
角度定义 0°
从后侧台架供应
供应角度 180°
向 MTS 供应
供应角度 0°
托盘厚度
T
托盘厚度
T
托盘深度
托盘深度
