第 1 部 基本篇 第 4 章 制作生产程序
4-65

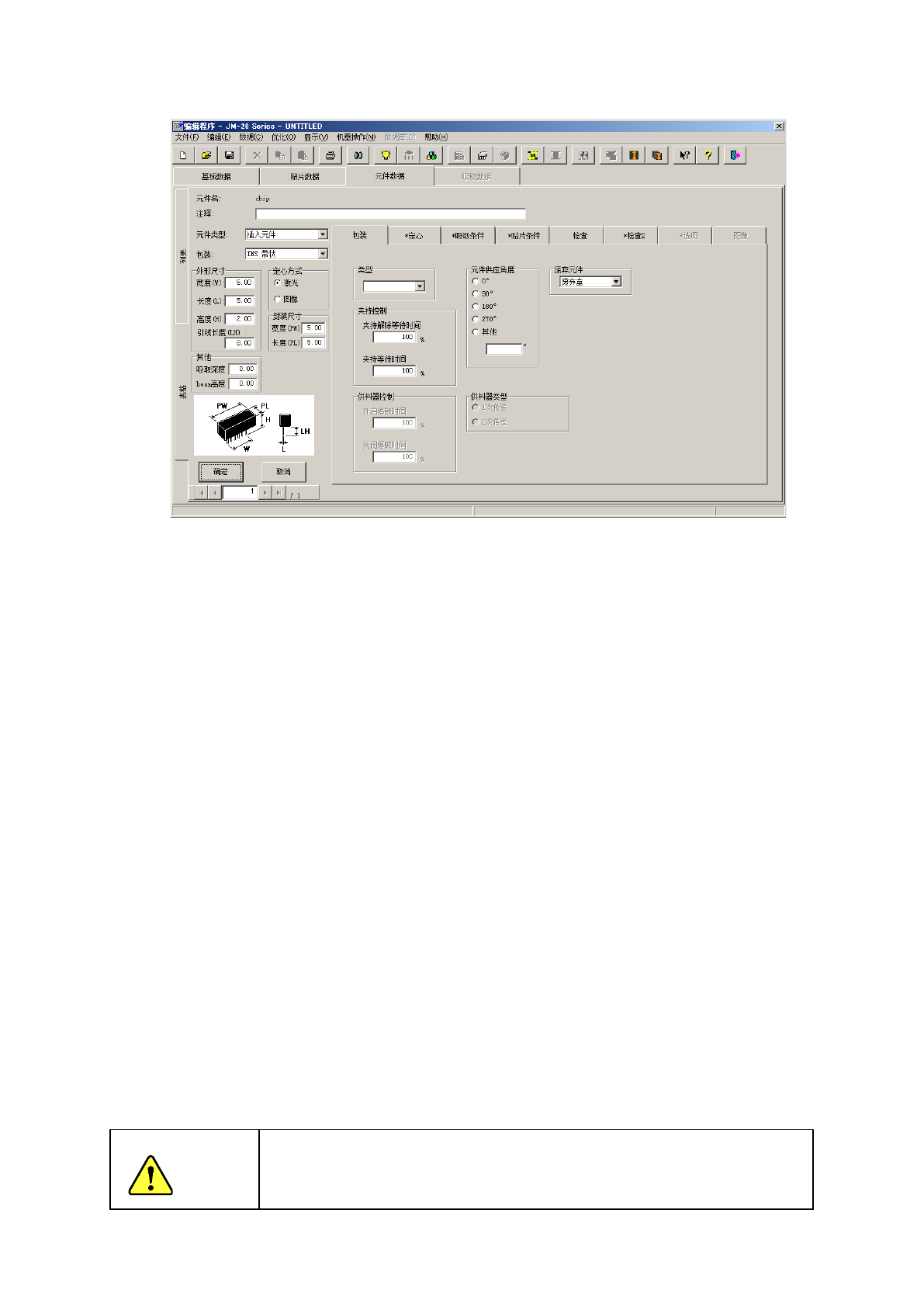

(5) INS带料的输入方法
1)类型
设置径向供料器的类型。
・MRF-S： 径向供料器 S
・MRF-L： 径向供料器 L
・MAF-S： 轴向供料器 S
・MAF-L： 轴向供料器 L
2)夹紧等待时间
用百分比设置实际等待时间相对于元件吸取动作中供料器完成夹紧所需的时间(根据各供料器
型号设置的值)的比例。
初始值为 100%。
是元件吸取前使供料器的元件完成夹紧的时间。
缩短时间则可以加快到吸取元件的动作，但可能无法进行元件切割。延长时间则可以确实进行元
件切割，但可能延迟吸取元件的动作。
3)夹紧解除等待时间：
元件吸取动作中，设置与解除供料器夹紧所需时间（对各种供料器类型设定的值）相比，实际的
等待时间所占的比例百分比。
初始值为 100%。
虽然缩短时间，可以加快吸取元件后到贴片头上升所需的时间，但由于夹紧解除不充分，可能造
成吸取错误或元件掉落。
延长时间，则可以在确实解除夹紧的状态下使贴片头上升，但吸取元件后到贴片头上升的动作会
延迟。
对夹紧等待时间、夹紧解除等待时间，请使用默认值。
减少所占比例时，可能造成无法正确动作。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-66
4)元件供应角度
以 JUKI 的元件供应角度为 0°，输入 INS 带上的元件包装与之相对倾斜的角度。
详细内容请参见「4-3-5-2-2 包装方式（1）带状的输入方法 ※JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
5)开启停顿时间
仅在供料器类型为 MRF-L 或 MAF-L 时，要设置此项。
设置供料 ON 之后，与进入供料 OFF 动作的所需时间（对各种供料器类型设定的值）相比，实
际等待时间所占的比例百分比。
初始值为 100%。
对 MRF-L / MAF-L 的对象元件中元件本身较重的元件，因 为 供料动作要花费时间，因此是到确实
完成供料动作所需的时间。
6)关闭停顿时间
仅在供料器类型为 MRF-L、MAF-L 时，要设置此项。
设置在供料 OFF 之后，与到完成状态所需的时间（对各种供料器类型设定的值）相比，实际等
待时间所占的比例百分比。初始值为 100%。
对 MRF-L / MAF-L 的对象元件中元件本身较重的元件，因为供料动作要花费时间，因此是到确实
完成供料动作所需的时间。
7)供料类型（供料器类型）
仅供料器类型为 MRF-L 或 MAF-L 时，要设置此项。
设定 MRF-L 或 MAF-L 的供料类型。
・1 次传送：执行 1 次供料动作传送元件的类型。
・2 次传送：执行 2 次供料动作传送元件的类型。
8)废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「4-3-5-2-2 包装方式（1）带状的输入方法 4）废弃元件」。
第 1 部 基本篇 第 4 章 制作生产程序
4-67

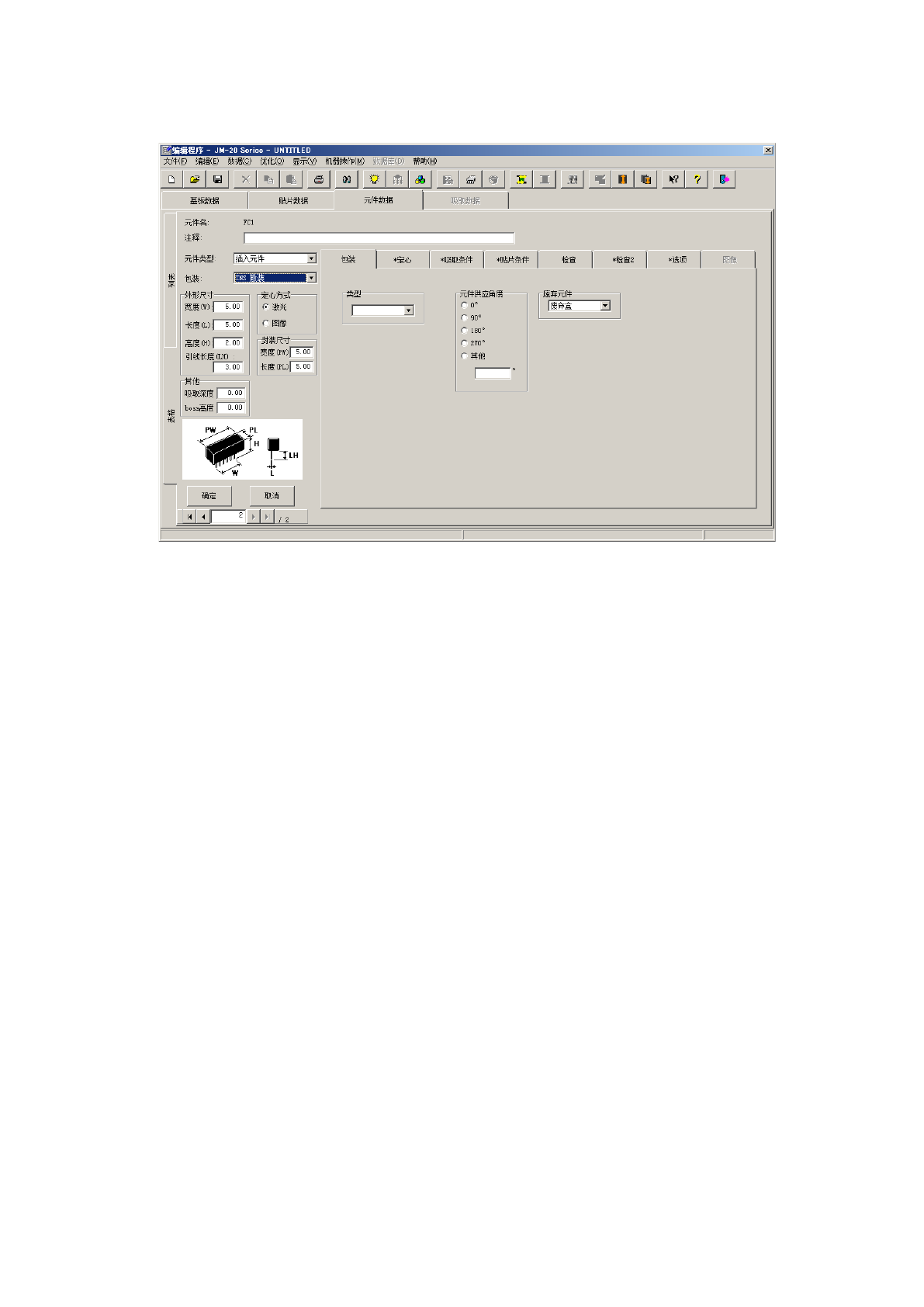

(6) INS散装的输入方法
1) 类型
设定圆型供料器的类型。
・ BWL-6C
：3 层式 6 通道台车圆型供料器
・ BWL-3 L
：3 层式 3 通道圆型供料器
2) 元件供应角度
以 JUKI 的元件供应角度为 0°，输入散装供料器上的元件包装与之相对倾斜的角度。
详细内容请参见 「4-3-5-2-2 包装方式（1）带状的输入方法 ※JUKI的元件供应角度定义」。
选择其他时，请在编辑框内输入角度｡(0°～ 359.9875°)
3) 废弃元件
对在定心时发生识别错误，或引脚浮动检查时发生错误的元件废弃方法进行设置。
详细情况请参见「4-3-5-2-2 包装方式（1）带状的输入方法 4）废弃元件」。
