第 1 部 基本篇 第 4 章 制作生产程序 4- 92 ・ 工具号 选择实施 引脚矫 正 元件 的尺寸适合的 工具号 。 标准 工具如下表所 示 有 8 种。但在 工具编号选择表中 , 只显示 实际 安装在工具 单元的 工具号 号。 No. 适当引脚间距 [mm] 适当 引脚 径 [mm] 矫正可能范围 [mm] 1 2.50 0.45 ~ 0.60 2.15 ~ 3.90 2 3.50 0.45 ~ 0.60 3.15 ~ 4.90…

第 1 部 基本篇 第 4 章 制作生产程序
4-91
(5) 引脚矫正
在生产中判定是否为可插入元件,对判定为不可贴片的元件,实施引脚矫正的功能。在矫正后再次
实施是否为可插入元件的判定,判定为可贴片时,实施该元件的贴片。
在是否为可插入元件的判定处,判定为比判定值更大时,将元件引脚部插入凹型夹具,使引脚幅变
窄。判定为比判定值更小时,将元件的引脚部插入凸型夹具,扩大引脚幅。
●引脚矫正功能仅对应引脚根数为 2 根的元件。
对引脚根数超过 2 根以上的元件不进行引脚矫正。

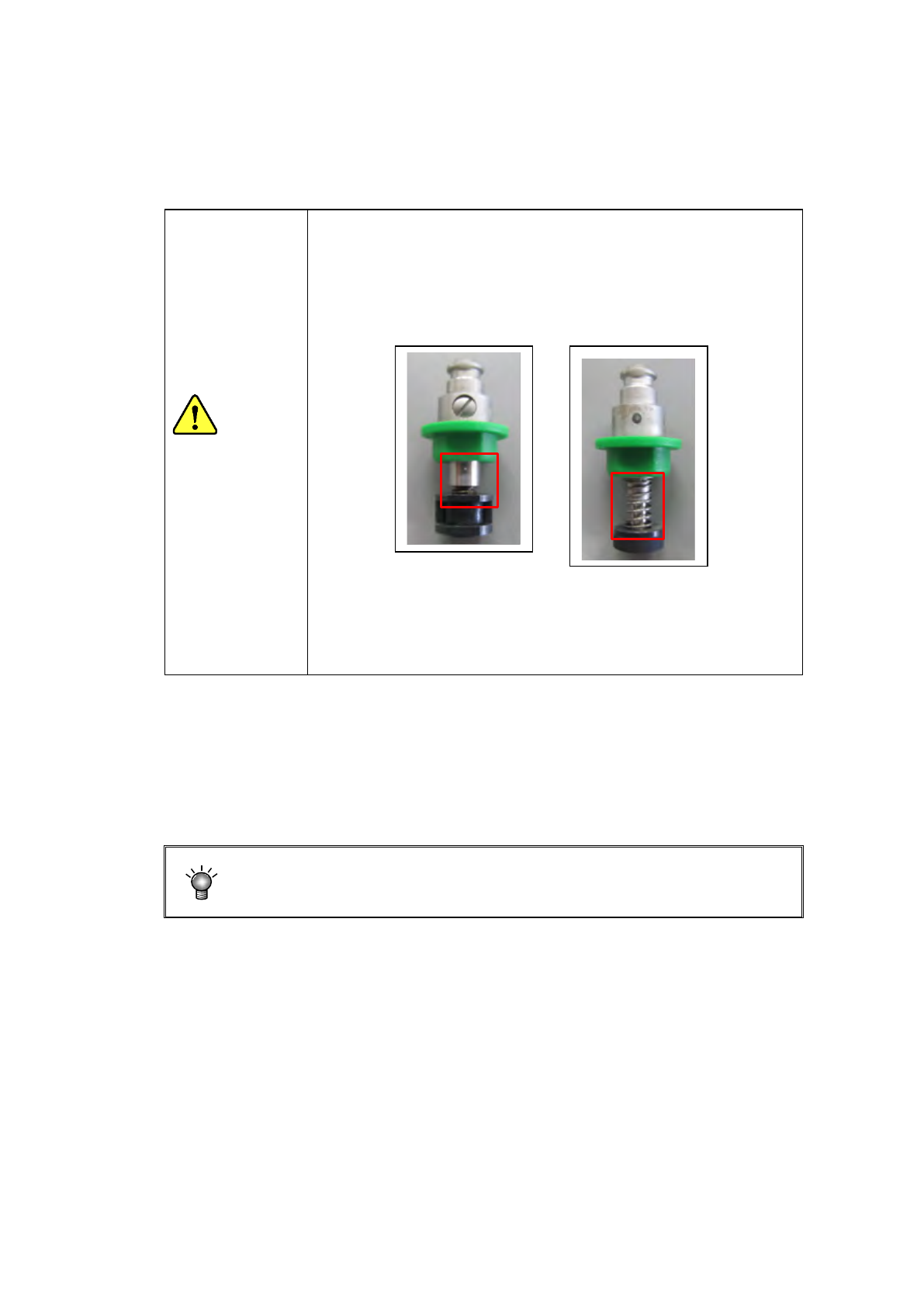

●使用通常的弹簧类型吸嘴,不能正确实施矫正。
请使用由弹簧与法兰盘构成的插入对策用吸嘴。
插入对策吸嘴 插入未对策吸嘴
●为了使用引脚矫正功能,需要“保护模块”。
有关保护模块的安装方法,请参照 2-7-4 章。
在元件数据满足下述条件时,可以设置引脚矫正功能。
元件种类「插入元件」,出厂形态「INS 带」, 送 料 器 类型「MRF」,判定是否为可插入元件为「是」
设置项目的详细内容如下所示。
・矫正
设置是否实施引脚矫正功能
各项目的初期値,在引脚矫正设置为「是」时自动决定,但
“引脚类型”和”封装高度”必须进行手动设置。
注意

第 1 部 基本篇 第 4 章 制作生产程序
4-92
・工具号
选择实施 引脚矫正元件的尺寸适合的工具号。
标准工具如下表所示有 8 种。但在工具编号选择表中,只显示实际安装在工具单元的工具号
号。
No.
适当引脚间距
[mm]
适当引脚径
[mm]
矫正可能范围
[mm]
1
2.50
0.45
~
0.60
2.15
~
3.90
2 3.50 0.45 ~ 0.60 3.15 ~ 4.90
3
5.00
0.50
~
0.60
4.70
~
6.40
4
5.00
0.80
5.00
~
6.60
5
7.50
0.60
7.30
~
8.90
6
7.50
0.80
7.50
~
9.10
7
10.00
0.60
9.80
~
11.40
8
10.00
0.80
10.00
~
11.60
标准夹具不能对实施了嵌入加工的元件进行矫正。
・引脚类型
从引脚类型「直的」、「 成形」、「 电阻」中选择最接近的一种。
直的 成形 电阻
・封装高度
设置插入元件去除引脚部分的封装部分的高度。
・引脚中心识别高度
对引脚基端(根部)进行激光测定时,设置识别高度。
在该位置测得的数据,用于引脚矫正时对齐元件和矫正夹具的位置。
设置的参考: - ( 元件高度 – 元件接触面深度 – 引脚长度 + 1.00 )
注意
激光测定

第 1 部 基本篇 第 4 章 制作生产程序
4-93
设置项目的详细内容如下所示。
・凹型工具压入量
设置引脚矫正时引脚在凹型工具上的压入量。
・凸型工具压入量
设置引脚矫正时引脚在凸型工具上的压入量。
・重试次数
设置在引脚矫正后的可插入元件判定中判定为不可贴片时,矫正重试处理的次数。
・生产中的压入量调整
对生产中是否可以调整凹型工具及凸型工具的压入量进行设置。
在矫正处理或者矫正再尝试的处理的频度变得高了的时候,盗窃长度的调整被用自动执行。
矫正再尝试的次数增加或者矫正有失败可能性。
为避免纠纷设定推荐"使用"。
