第 1 部 基本篇 第 4 章 制作生产程序
4-100

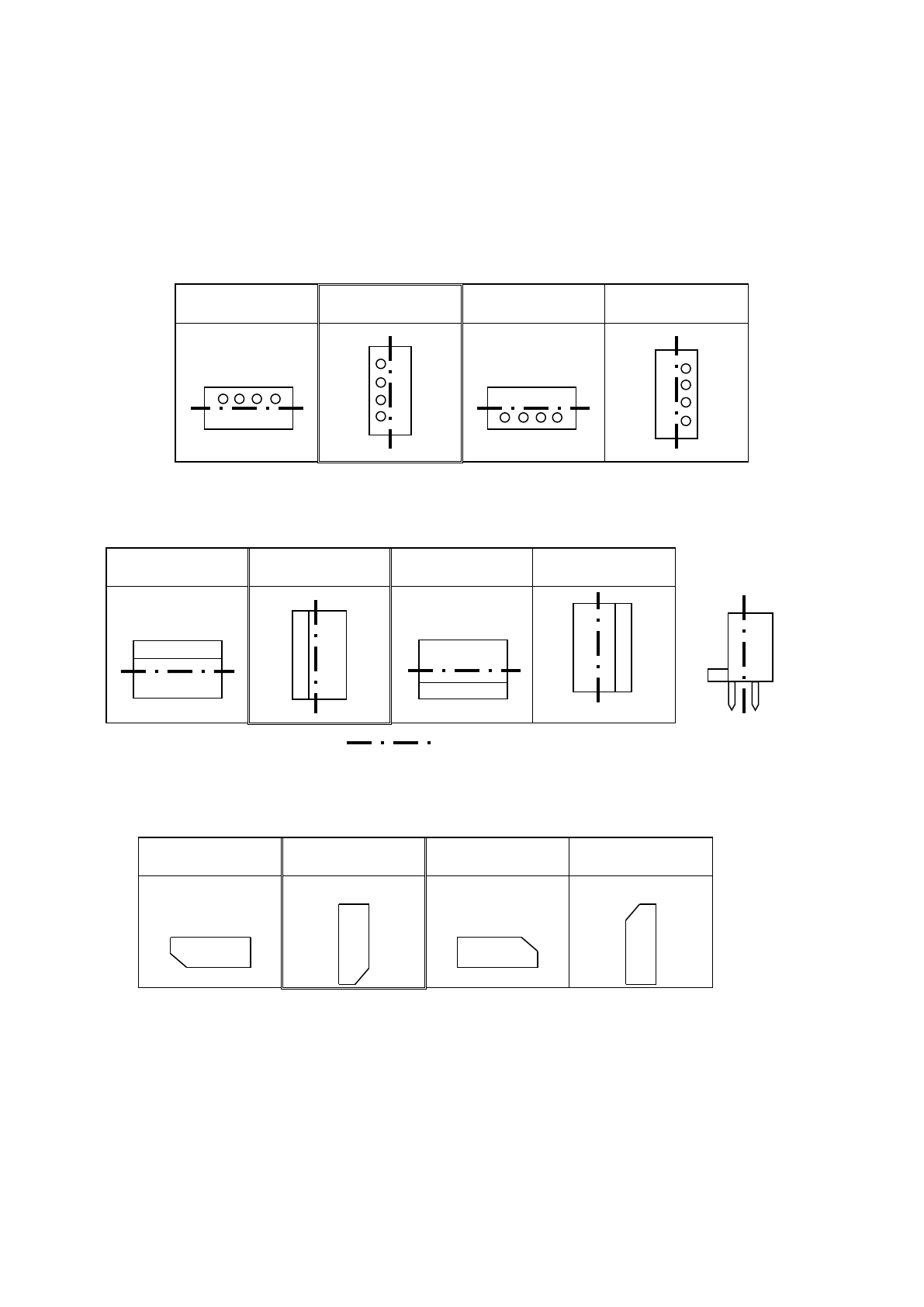

◆ 方向判别的正方向・反方向
以元件供给角度为基准，判断元件的供给方向。
（参考“4-3-5-2-2 包装 (1) ※JUKI 的元件供应角度定义”）
・引脚判断时：
元件供应角度为 90°时，将引脚在封装中心左侧的元件作为正方向。
0
°
90
°
180
°
270
°
・封装判断时：
元件供应角度为 90°时，将封装凸部在中心左侧的元件作为正方向。（与引脚的位置无关）
0°
90°
180°
270°
侧视图
封装中心(包括凸部) ：
・倒角判断时：
元件供应角度为 90°时，纵向长度缺角部在下方向时为正方向。
0°
90°
180°
270°
第 1 部 基本篇 第 4 章 制作生产程序
4-101
・阈值、余量的设置
通过方向判别测定，在阈值与余量的设置中输入最佳值。
・判断高度
是封装识别、倒角识别时的元件高度值。以元件最下面为 0，元件上部为＋值。
・判断角度
倒角识别时的元件角度值。
使贴片头旋转输入的角度，进行方向判别。
判断角度中输入倒角倾斜的角度。

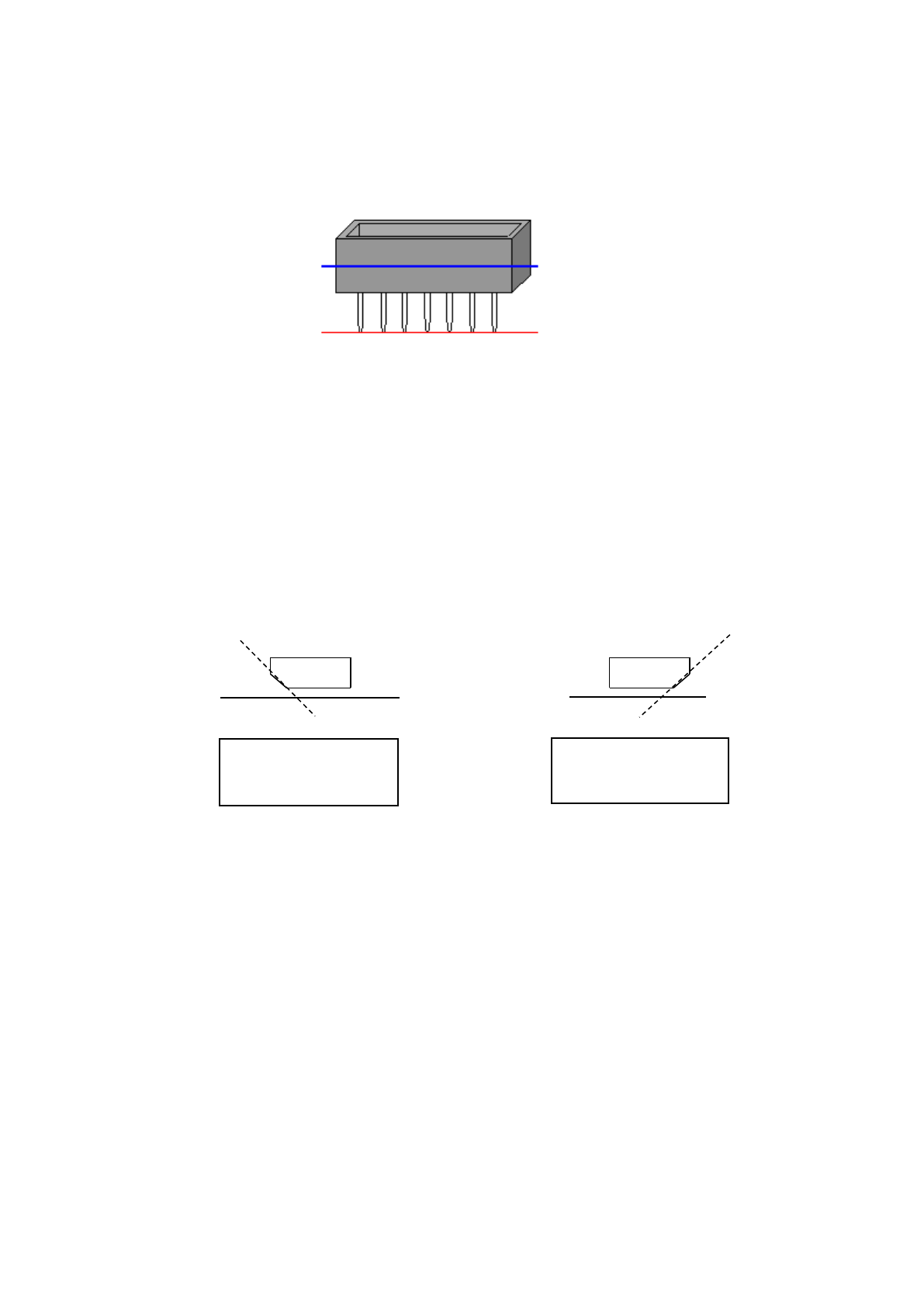

＜判断角度输入例＞
无论供给角度，以
「元件数据定义的姿势」为基准，倒角在左下侧的元件，在判断角度处输
入－值的倾角。倒角在右下侧的元件，在判断角度处输入＋值倾角。
倒角在左下侧，所以判
断角度输入-45 度
倒角在右下侧，所以判
断角度输入+45 度
判断高度 5.00
判断高度 0.00
45 度
45 度
第 1 部 基本篇 第 4 章 制作生产程序
4-102

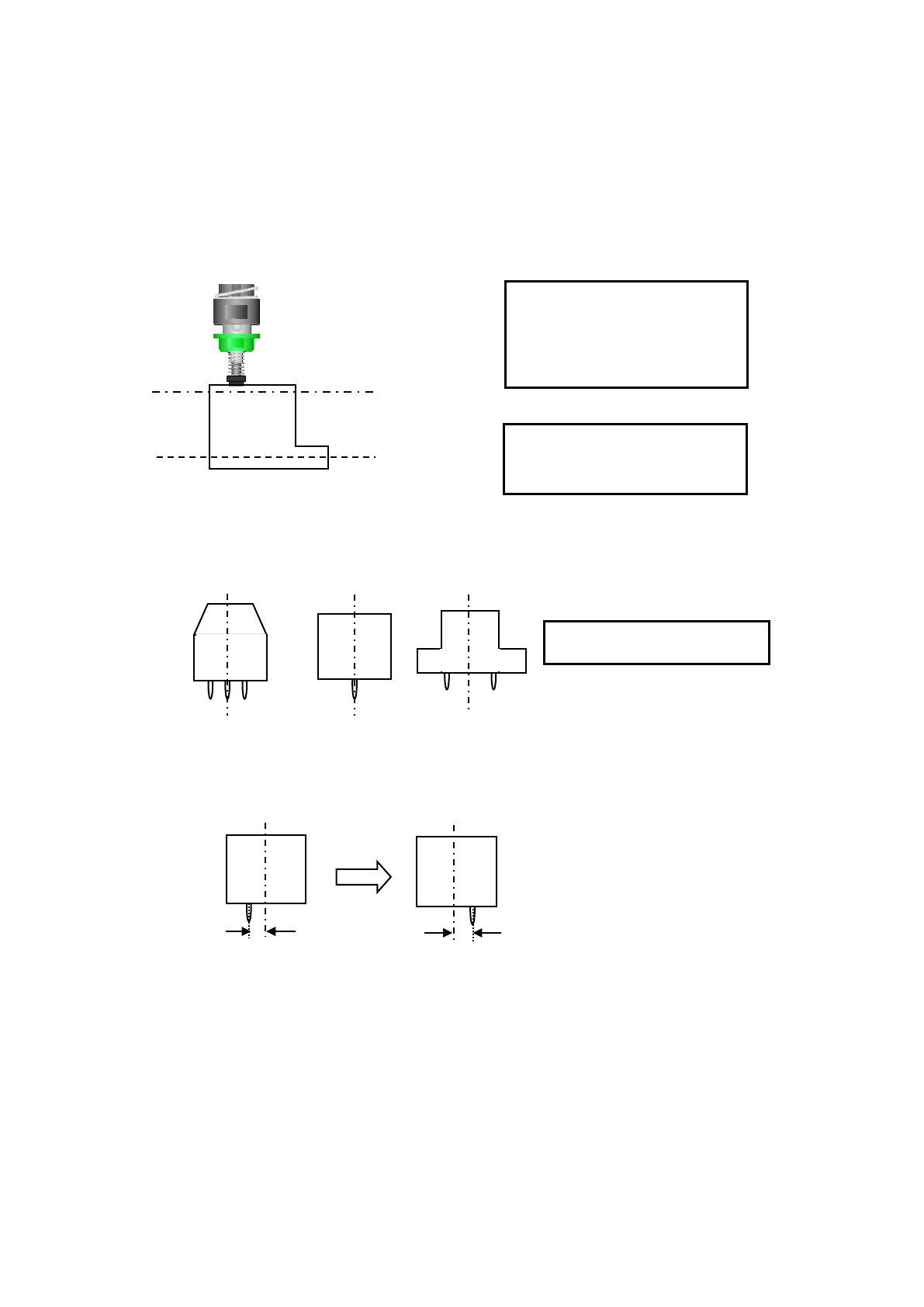

・吸取补正高度
仅吸取吸嘴可以设置的项目。
因为吸取吸嘴不知道应吸取元件的什么位置，所以在方向判别时，需要有正确的吸取位置信息。
因此，要在对吸取补正高度进行识别时求出元件与吸嘴的偏移量。
吸取补正高度的默认值为元件高度-0.3mm 的位置。
＜吸取补正高度的输入例＞
◆不能判断元件方向的元件例
1) 对从封装部中心，封装或引脚宽度左右相同的元件不能判断。
2) 从正方向、反方向观察时，偏移量不足 0.4mm 的元件不能判断。
＜引脚判断时＞
判定高度
吸取补正高度
通过对吸取补正高度的元件中
心与吸嘴中心进行补正，使得
能够吸取元件的中心
将补正位置与判断高度的元件
中心进行比较，判定方向
×
夹式吸嘴、吸着吸嘴都不行
0.19mm
0.19mm
×
