第 1 部 基本篇 第 4 章 制作生产程序
4-109

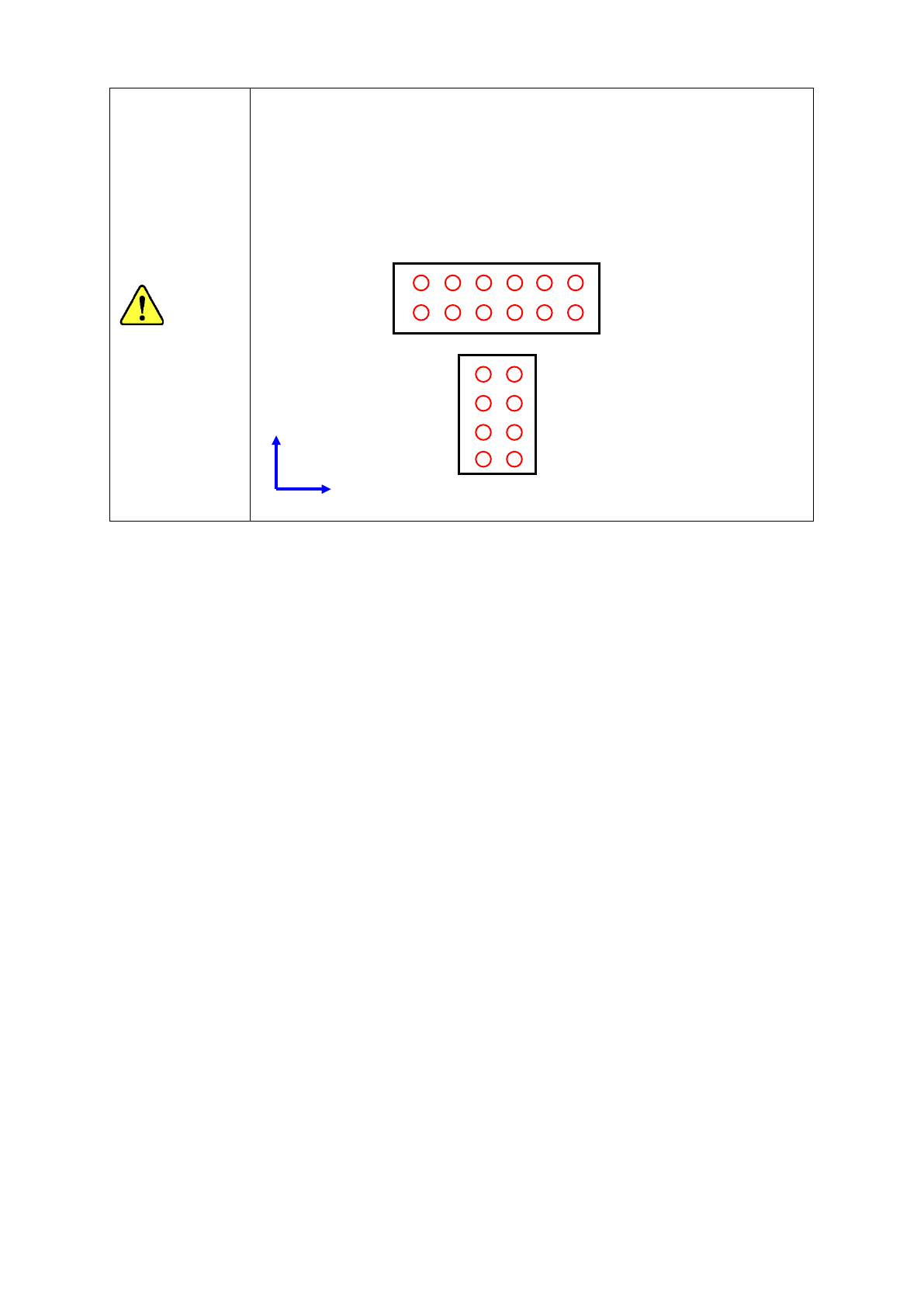

注意
●
多针引脚矫正功能对应引脚根数超过
2
根的元件。引脚根数为
2
根时无
法矫正。定心方式为激光定心时无法对应。
● 扩展组数据的引脚必须定义为元件 X 方向有多根引脚(多针)、Y 方向 2 根
引脚(2 针)。
前述定义是多针引脚矫正的前提，前述以外的定义下不动作。
元件数据满足以下条件时，可以设定多针引脚矫正功能。
机器设置的多针引脚矫正为有效。
定心方式为图像定心。
元件种类为「插入元件」。
引脚检查为有效。
设定项目的详细内容为如下所示。
矫正
设定是否实施多针引脚矫正功能。
重试次数
多针引脚矫正后可插入元件判定(引脚检查)判定为不可贴片时，设定执行矫正重试处理的次数。
封装高度
设定除去插入元件的引脚部分后的封装部分高度。
默认值为空栏。
工具编号
显示机器设置中所设定的工具编号。
矫正选择“是”时，自动进行设定。
工具槽口编号
显示在机器设置中所设定的工具槽口编号。
矫正选择“是”时，自动进行设定。
压入量
设定执行多针引脚矫正动作时将引脚压入工具的量。以工具的上面为基准，设定压入量。对
多针工具、凹工具、凸工具分别进行设定。
X
Y
定义例
OK
NG
第 1 部 基本篇 第 4 章 制作生产程序
4-110
矫正位置偏移量 XYθ
输入将元件压入矫正工具时的 XYθ位置。
除手动输入数值外，通过「4-5-4-3-8 矫正位置确认」功能也可以示教完成输入。
对多针工具、凹工具、凸工具分别进行设定。
注意
●
引脚矫正工具的压入位置，是在机器设置
-
设定组
-
多针引脚矫正设定
-
安
装位置中所设定的位置。
通常不需要输入矫正位置偏移量。
本偏移量是为了对治具压入位置的误差进行微调整。工具的压入位置发生偏
移时，请进行调整。
第 1 部 基本篇 第 4 章 制作生产程序
4-111
※检查、检查2、检查4选项卡的数据，根据元件类型等的设置状况，其输入会有限制。
元件类型
芯片
站立
异类元
件判定
吸取位
置偏差
测量贴片基
板面高度
贴片后元件
高度检查
贴片前元件
高度检查
极性
检查
引脚矫正
元件方向
判别设定
元件插入
异常检测
多针引脚
矫正
方形芯片
○ ○ ○ ○ ○ ○ × ×
× × ×
方形芯片(LED)
○ ○ ○ ○ ○ ○ × ×
× × ×
圆筒形芯片
○ ○ ○ ○ ○ ○ × ×
× × ×
铝电解电容
○ ○ ○ ○ ○ ○ × ×
× × ×
SOT
○ ○ ○ ○ ○ ○ × ×
× × ×
微调电容器
○ ○ ○ ○ ○ ○ × ×
× × ×
网络电阻
○ ○ ○ ○ ○ ○ × ×
× × ×
SOP
○ ○ ○ ○ ○ ○ × ×
× × ×
HSOP
○ ○ ○ ○ ○ ○ × ×
× × ×
SOJ
○ ○ ○ ○ ○ ○ × ×
× × ×
QFP
○ ○ ○ ○ ○ ○ × ×
× × ×
GaAsFET
○ ○ ○ ○ ○ ○ × ×
× × ×
PLCC (QFJ)
○ ○ ○ ○ ○ ○ × ×
× × ×
PQFP (BQFP)
○ ○ ○ ○ ○ ○ × ×
× × ×
TSOP
○ ○ ○ ○ ○ ○ × ×
× × ×
TSOP2
○ ○ ○ ○ ○ ○ × ×
× × ×
BGA
○ ○ ○ ○ ○ ○ × ×
× × ×
FBGA
○ ○ ○ ○ ○ ○ × ×
× × ×
QFN
○ ○ ○ ○ ○ ○ × ×
× × ×
外形识别元件
○ ○ ○ ○ ○ ○ × ×
× × ×
通用图像
○ ○ ○ ○ ○ ○ × ×
× × ×
单向引脚连接器
○ ○ ○ ○ ○ ○ × ×
× × ×
双向引脚连接器
○ ○ ○ ○ ○ ○ × ×
× × ×
Z
形引脚连接器
○ ○ ○ ○ ○ ○ × ×
× × ×
扩展引脚连接器
○ ○ ○ ○ ○ ○ × ×
× × ×
J
引脚插座
○ ○ ○ ○ ○ ○ × ×
× × ×
鸥翼式插座
○ ○ ○ ○ ○ ○ × ×
× × ×
带减震器的插座
○ ○ ○ ○ ○ ○ × ×
× × ×
插入元件
○ ○ ○ ○ ○ ○ × ○
○ ○ ○
INS 电解电容
○ ○ ○ ○ ○ ○ ○ ×
○ ○ ×
其它元件
○ ○ ○ ○ ○ ○ × ×
× × ×
